Φυτευτό υποστύλωμα?

[alexaras]

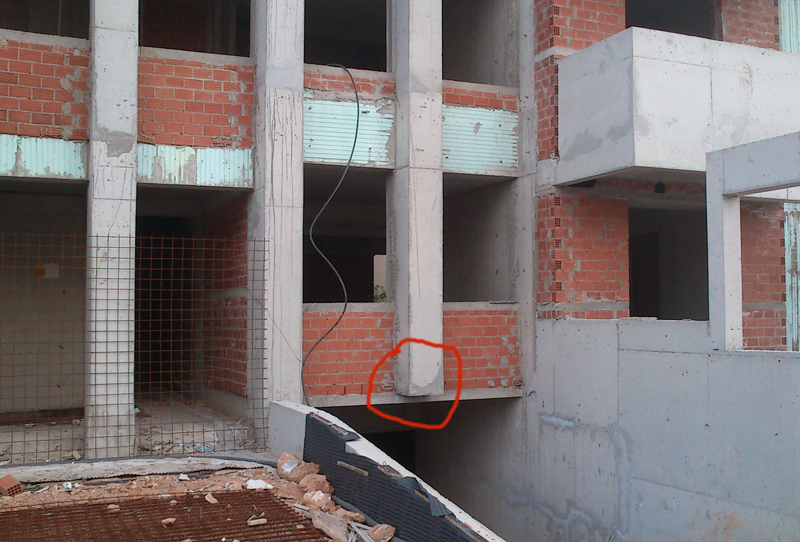

καλημέρα σε όλους.Χθες όπως περπατούσα στο δρόμο ειδα μια νέα οικοδομή και έτσι όπως την παρατηρούσα αμέσως το μάτι μου έπεσε σε κάτι πολύ παράξενο.Απόρησα κ για το λόγο αυτό τραβηξα την φωτογραφία και την ανάρτησα στο φορουμ.δειτε και σχολιάστε,

[JEK]

1.Κατ'αρχάς είναι έκπληξη ότι συνάντησες στην βόλτα σου ανεγειρόμενη οικοδομή.

2.Μήπως το κάτω τμήμα απλώς κρέμεται από την δοκό;

[tsak1]

Δεν μου φαίνεται για υποστύλωμα. Κάτι άλλο είναι.

[terry]

Μια χαρα στυλος ειναι.



JEK

Τι σημαινει "κρεμεται απο τη δοκο"??

Και παλι δε μεταβιβαζει αξονικο στην βαση του, εκει που ειναι ο κοκκινος κυκλος?

Edited Μάιος 14 , 2012 by terry

[alexaras]

υποστύλωμα ειναι κ μαλιστα γαιδουρι και ανεβάινει μεχρι τον τελευταιο όροφο.το υποστυλωμα απλά παταει εκεί που έκανα τον κόκκινο κυκλο

[JEK]

Να,λέω ότι το πάνω τμήμα φυτεύεται στην δοκό και το κάτω αναρτάται χωρίς σύνδεση με το πλακάκι.

[fear1976]

δεν πρεπει να ειναι υποστυλωμα με την στατικη εννοια



δεν σας κανει εντυπωση οτι ειναι 4 κατακορυφα στοιχεια "μαζεμενα" σε 5 μετρα!



καποια ειναι υποστυλωματα καποια οχι

[terry]

Για να μην ειχε συνδεση με την πλακα θα επρεπα να εχει αρμο. Τον οποιο δεν βλεπω.

Η πλακα πρεπει να ειναι το μεγιστο 15-16εκ.





fear

Και στυλος να μην ειναι, ιδιο βαρος δεν εχει??

Αφου ειναι μονολιθικη η συνδεση με τη δοκο, φορτια δεν μεταβοβαζονται σε αυτον?

Edited Μάιος 14 , 2012 by terry

[alexaras]

και πάλι δικαιολογέιται για τετοια δίασταση που έχει το υποστύλωμα και για 3 οροφο,??και συν τις αλλοις μπορεί το πλακάκι αυτό να φέρει τέτοιο φορτίο???έστω και μειωμένο κατά πολύ από την φύτευσή του στον δοκό??/

[JEK]

Μπας και είναι κολώνα ντεκόρ;

Τέλοσπάντων ο μελετητής κάπως πρέπει να έχει λάβει υπόψη αυτό το κατακόρυφο στοιχείο.
