nikosm1993 Δημοσιεύτηκε May 14, 2012 at 08:09 μμ Δημοσιεύτηκε May 14, 2012 at 08:09 μμ (edited) Καλησπέρα σας. Θέλω να μου απαντήσετε σε μια ερώτηση... Όταν θέλουμε να φτιάξουμε ένα εσωτερικό σπείρωμα, ανοίγουμε μια τρύπα. Πόσο ποιο μακρύτερη πρέπει να είναι η τρύπα..? Πόσο % ? π.χ. Αν θέλουμε να ανοίξουμε σπείρωμα σε βάθος 20mm, η τρύπα πόσο θα γίνει...? 25mm? Θέλω να το σχεδιάσω στο AutoCad. Edited May 14, 2012 at 08:09 μμ by nikosm1993
s.a.k.i. Δημοσιεύτηκε May 16, 2012 at 08:27 πμ Δημοσιεύτηκε May 16, 2012 at 08:27 πμ Ανοίγεις τρύπα σε τόσο βάθος ώστε η πλήρης διατομή του κολαούζου να περνάει σε βάθος το μήκος του κοχλία που θα εισχωρήσει στην τρύπα, προσέχωντας όμως να μην τερματίσει το κολαούζο πριν να περάσει η μεγιστη διατομή του από το μέγιστο μήκος που θα εισχωρήσει ο κοχλίας και χωρίς να επηρεάζεται η αντοχή του τμήματος που ανοίξεις το σπείρωμα. Επειδή όμως εσύ ζητάς μια ξεκάθαρη κ εύκολα υλοποιήσιμη απάντηση χωρίς να ψάξεις για κάθε διατομή οπής τι κολαούζα υπάρχουν στην αγορά και σε ποιό μήκος τους είναι η μεγιστη διατομή και αν πρόκειται μόνο για σχέδιο το οποίο δε θα εφαρμοστεί, θα πρότεινα να ανοίξει η οπή στο διπλάσιο του μήκους του κοχλία που θα εισχωρήσει.
AlexisPap Δημοσιεύτηκε May 16, 2012 at 11:09 πμ Δημοσιεύτηκε May 16, 2012 at 11:09 πμ Όχι το διπλάσιο του μήκους... Καλύτερα 1,5 φορές την διάμετρο. πχ, για Μ10 κάν' το Χ+15.
s.a.k.i. Δημοσιεύτηκε May 16, 2012 at 03:47 μμ Δημοσιεύτηκε May 16, 2012 at 03:47 μμ (edited) Δηλαδή τι εννοείς ότι στη Μ10χ120 η οποία θα φτάνει βάθος περίπου 110mm θα πρέπει να ανοίξει οπή βάθους μιάμιση φορά τη διάμετρο=15mm? Τα υπόλοιπα 95mm πως θα τα καλύψουμε με ροδέλες ή με σωληνάκια? Edited May 17, 2012 at 07:50 πμ by miltos Διαγραφή παράθεσης
Ροδοπουλος Δημοσιεύτηκε May 16, 2012 at 04:08 μμ Δημοσιεύτηκε May 16, 2012 at 04:08 μμ (edited) Είναι θέμα ανοχών. Δηλαδή είναι θέμα κολαούζου, δηλαδή είναι θέμα το βασικού υλικού, δηλαδή είναι θέμα της λειτουργίας του κοχλία δηλαδή δεν υπάρχει ξεκάθαρη απάντηση εαν δεν απαντήσεις τα παραπάνω. Δεν ανοίγουμε έτσι τρύπες σε οτι βάθος θέλουμε!!!!!!!! Με λίγα λόγια είναι θέμα στοιχείων μηχανών, εργαλειομηχανών κλπ. Edited May 16, 2012 at 04:09 μμ by Ροδοπουλος
s.a.k.i. Δημοσιεύτηκε May 16, 2012 at 05:13 μμ Δημοσιεύτηκε May 16, 2012 at 05:13 μμ (edited) Μας ψιλομπέρδεψες! Μπορείς να μας εξηγήσεις τι εννοείς? Σε ρωτάει πόσο βάθος να τρυπήσει και απαντάς πως είναι θέμα βασικού υλικού και λειτουργίας κοχλία? Edited May 17, 2012 at 07:51 πμ by miltos Διαγραφή παράθεσης
Ροδοπουλος Δημοσιεύτηκε May 16, 2012 at 06:28 μμ Δημοσιεύτηκε May 16, 2012 at 06:28 μμ κοίταξε η ερώτηση είναι λάθος διατυπωμένη και χωρίς ίχνος λειτουργίας. Ο μηχανολόγος φοιτητής μας διατυπώνει κάτι που έχει είτε καθαρά απάντηση σχεδιαστική και άρα και 10 μέτρα να την κάνεις δεν αλλάζει τίποτα εφόσον οι ανοχές στην σπείρα είναι σωστές είτε εφαρμογής και εκεί πας με αυτα που είπα παραπάνω. Κρίνω οτι ο φοιτητής είναι στο πρώτο ετος και διατυπώνει την ερώτηση με αυτό τον τρόπο.
miltos Δημοσιεύτηκε May 17, 2012 at 07:54 πμ Δημοσιεύτηκε May 17, 2012 at 07:54 πμ (edited) Νομίζω ότι η ερώτηση είναι ξεκάθαρη. Πόσο βάθος χρειάζεται για τον κώνο του κολαούζου. Δηλαδή, σε οπή βάθους L, πόσο είναι το μήκος του "καθαρού" σπειρώματος που μπορεί να κατασκευαστεί. Τα υπόλοιπα 95mm πως θα τα καλύψουμε με ροδέλες ή με σωληνάκια? Αν δεις το σχέδιο στο πρώτο post θα καταλάβεις την απάντηση του AlexisPap. Edited May 17, 2012 at 07:56 πμ by miltos
Ροδοπουλος Δημοσιεύτηκε May 17, 2012 at 11:01 πμ Δημοσιεύτηκε May 17, 2012 at 11:01 πμ (edited) Σορρυ μπερδεύτηκα. Υπάρχουν πινακες κατα DIN Αμερικάνικα ANSI εδω και γενικά ψάχνεις τον όρο die threading chart σε βιβλιο machinery. Χιλια συγνώμη Edited May 17, 2012 at 11:04 πμ by Ροδοπουλος

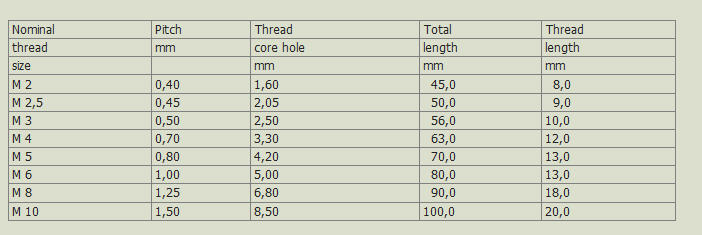

miltos Δημοσιεύτηκε May 17, 2012 at 01:58 μμ Δημοσιεύτηκε May 17, 2012 at 01:58 μμ (edited) Το συννημένο πινακάκι, αν το καταλαβαίνω σωστά, μας λέει ότι για 20mm Μ10 χρειάζεται να κόψει ο κολαούζος 100mm? Edited May 17, 2012 at 02:01 μμ by miltos
