Μονοσωλήνιο ή δισωληνιο σύστημα

[tektonas80]

XWRIO TAKTOPOIHSH1-Model.pdfΣυνάδελφοι για σας. Έχω ένα σπίτι όπως θα δείτε και στην κάτοψη. Το σπίτι είναι του ’85. Θέρμανση δεν είχε τοποθετηθεί τότε καθώς δεν ήταν μόνιμη κατοικία. Θέλω λοιπόν να περάσω θέρμανση με χαλκοσωλινες και το λέβητα στην αποθήκη. Το θέμα είναι δεν ξέρω πως θα πρέπει να γίνει η εγκατάσταση. Ο υδραυλικός μου λέει να κάνουμε 2 γραμμές με μονοσωλήνιο διότι με το δισωληνιο θα γεμίσουμε σωλήνες. Τι λέτε καμία ιδέα τι να κάνω? Edited Μάιος 26 , 2012 by tektonas80

[agoratos56]

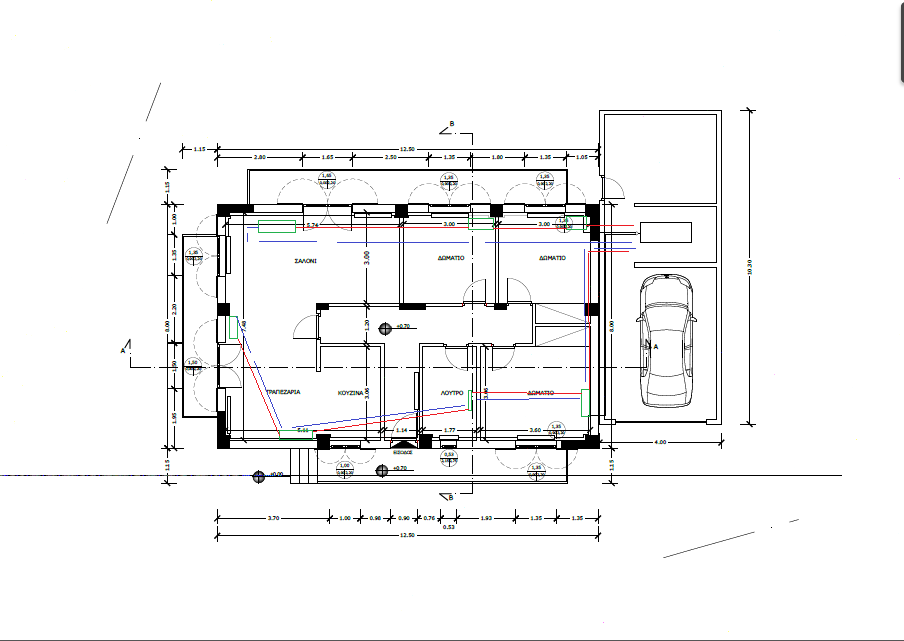

Δες κατω μια προχειρη εικονα πως θα γινει με μονοσωληνιο 2 γραμμων..





Μπορει να γινει και αλλιως η κατανομη των σωματων ..Συνηθως ωε=ς τελευταιο μπαινει του μπανιου..



Και καθε γραμμη μπορει να εχει μεχρι 4 με πεντε σωματα..αλλα βαζουν το πολυ 3..



Τωρα περιμενε και απο κανεναν αλλον να σε κατατοπισει ...



Εγω πιο πολυ μιλαω επειδη τα εχω διαβασει αυτα..δεν τα εχω δει στην πραξη ,....



Μαθαινω ακομα,...



Υ.Γ: Δες και εδω θα σε λυθουν μερικες αποριες..



Και οντως το δισωλινιο θα σου βγει πιο ακριβο στα εργατικα...



edit: Ξχασα να βαλω στο σχεδιο τον συλλεκτη οπου θα ερχεται το ζεστο νερο και θα φευγει το κρυο...



Μικρο το κακο...

Edited Μάιος 26 , 2012 by agoratos56

[tektonas80]

Φίλε εάν δεις το σχέδιο έχω σχεδίαση τα σώματα το θέμα είναι ότι δεν μπορούν να πάνε από το πάτωμα γιατί έχω παρκέ. Πρέπει να είναι εμφανείς στο τοίχο.Για τα εργατικά έχω το συνεργείο μου, το πρόβλημα είναι ότι θα έχω πολλούς σωλήνες

[aithilenio]

Πρέπει να δώσεις και άλλα στοιχεία για να μπορεί κάποιος να απαντήσει.

Το βασικότερο είναι ποιες οδεύσεις υπάρχει η δυνατότητα να ακολουθηθούν.

[agoratos56]

Φίλε εάν δεις το σχέδιο έχω σχεδίαση τα σώματα το θέμα είναι ότι δεν μπορούν να πάνε από το πάτωμα γιατί έχω παρκέ. Πρέπει να είναι εμφανείς στο τοίχο.Για τα εργατικά έχω το συνεργείο μου, το πρόβλημα είναι ότι θα έχω πολλούς σωλήνες



Δεν το προσεξα σορυ..αρα ακυρο αυτο που εκανα εγω..



Δες στο λινκ που εδωσα..το δισωλινιοσυστημα ομπρελα..που ξενιναει απο πανω..αλλα και παλι θα εχεις προβλημα με τα ηλεκτρολογικα..

Το μονο που μπορεις να κανεις ειναι να κανεις σιριζα στον τοιχο και να τα καληψεις με σοβατεπι.. Η με μια κατασκευη ξυλο..

[panos-vicious]

Το κακό με την ομπρέλα, είναι πως το σπίτι θα φέρνει λίγο προς τον ..... "Παπανικολή".

[nikmmech]

Δισωλήνιο με χαλκοσωλήνες στον τοίχο χαμηλά. Η διακλάδωση γίνεται από σώμα σε σώμα (Για την ακρίβεια από την γραμμή προς κάθε σώμα). Το μήκος των σωληνώσεων με το συγκεκριμένο σύστημα, είναι ίδιο με του μονοσωληνίου. Και τα σώματα μικρότερα. Είναι η λύση που κατά κόρον εφαρμόζεται σε κατοικίες που δεν έχουν σύστημα θέρμανσης από κατασκευής τους.



Και λέω δισωλήνιο γιατί το μονοσωλήνιο θέλει μελέτη για να λειτουργήσει σωστά. Αφού απευθύνθηκες απευθείας σε υδραυλικό, αυτός φαίνεται ότι θα ασχοληθεί αποκλειστικά με αυτό και συνεπώς δεν θα υπάρχει μελέτη.

Edited Μάιος 27 , 2012 by nikmmech

[sdim]

Καλύτερα δισωλήνιο.

Στο μονοσωλήνιο θέλει καλή μελέτη, όπως είπε και η nikmmech, θέλει όμως και προσοχή στην χρήση του.



Σε αντίθεση με το δισωλήνιο, στο μονοσωλήνιο δεν μπορείς να απομονώσεις ένα δωμάτιο αν δεν χρησιμοποιείται. Συγκεκριμένα:

1) είτε θα βάλεις απλές βάνες και αν κόψεις την παροχή νερού σε ένα σώμα θα κοπεί σε όλο το κύκλωμα, άρα και στα υπόλοιπα σώματα του κυκλώματος

2) είτε θα βάλεις τετράοδες βάνες στο κάθε σώμα για να μπορείς να απομονώσεις μόνο ένα αλλά τα υπόλοιπα σώματα στο κύκλωμα θα ανεβάζουν μεγαλύτερη θερμοκρασία και στα αντίστοιχα δωμάτια μπορεί να αισθάνεσαι ασφυκτική ζέστη.

[tektonas80]

Εάν κάνω δισωλινιο από εκεί που είναι ο λέβητας σε κάθε γραμμή θα φεύγουν 8 σωλήνες έτσι δεν είναι? Το πρόβλημα μου είναι ότι θα υπάρχουν πολλή σωλήνες. Έχω φίλους μηχανολόγους μπορώ να κάνω και μελέτη αν θέλω. Δεν ξέρω τι να κάνω από άποψη απόδοσης και αισθητικής, καθώς το σενάριο να σκάψω τοίχους και να τους θάψω και μετά να σοβατίσω έχει μπελά. Από την άλλη μου είπε ο υδραυλικός να κάνω μονοσωληνιο και να αύξηση την διατομή του χαλκοσωλήνα στα πρώτα σώματα και σταδιακά να την μείωση. Για την όδευση η μόνη λύση είναι να πάνε οι σωλήνες πάνω από το σοβατεπί. Σκέφτηκα μήπως θα μπορούσαν να πάνε πάνω από την πλάκα οροφής αλλά έχει στέγη εκεί και στις άκρες το ύψος είναι τόσο χαμηλό που δεν μπορείς να δουλέψεις.

[nikmmech]

Ας πούμε για την πάνω σειρά των σωμάτων έτσι όπως τα σχεδίασε ο agoratos56, θα ξεκινούν 2 σωλήνες από το λέβητα και πριν κάθε σώμα θα διακλαδώνεται προς αυτό η παροχή. Αν το σπίτι είναι στη βόρεια Ελλάδα είναι σχεδόν σίγουρο ότι έτσι κατασκευάζεται από τους υδραυλικούς. Επίσης, είναι πολύ πιθανό αυτό το σύστημα να το θεωρούν μονοσωλήνιο. ΔΕΝ ΕΙΝΑΙ όμως. Είναι δισωλήνιο.
