Φύλλο ελέγχου λέβητα

[panos-vicious]

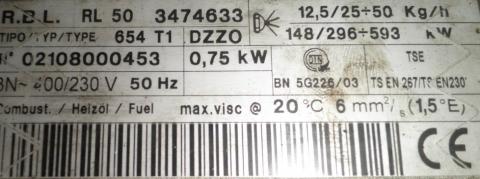

Σε αυτό για τον RL50 δίνει συνολική παροχή pump output kg/h at 12 bar, 88 kg/h. Αν φοράει δύο ίδια μπεκ δεν μπορώ να καταλάβω, με βάση τον παραπάνω πίνακα για τι παροχή στα 7 bar. Ή έστω συνδυασμό δύο διαφορετικού τύπου μπεκ. Κάπως πλησιάζει ο συνδυασμός 10,00 US gal/7 bar (41,90 kg/h) και 11,00 US gal/7 bar (47,13 kg/h).

Edited Μάρτιος 29 , 2017 by panos-vicious

[tsigalkos]

ο λέβητας έχει ονομαστική ισχύ 523kw



ναι ο καυστήρας είναι ο RL50 και δυστυχώς στην παροχή καυσίμου δεν έχει συμπληρώσει κάτι στο ΦΕ

οπότε σκέφτομαι τη Pm να την υπολογίσω για το μπεκ των 4,0 gal/h

με το 50 δεν μπορώ να είμαι σίγουρος τι ακριβώς εννοεί (δεν διακρίνω και κάποιο κόμα ανάμεσα στο 5 και στο 0)





στην πίεση στο ΦΕ έχει βάλει 13 bar οπότε πλησιάζει ο συνδυασμός 2 x  10,00 US gal/7 bar (43.61 kg/h)

Edited Μάρτιος 29 , 2017 by tsigalkos

[nick_61]

4 gal/h / 13 bar => 17,03 kg/h X 11,92 kwh/kg = 203 kw X n_gm = P_m (για την υπερδιαστασιολόγηση)

5 gal/h / 13 bar => 21,80 kg/h X 11,92 kwh/kg = 260 kw



Πραγματική P_m = (203 + 260) X n_gm = 463 kw X n_gm



Φόρτιση λέβητα = 463/523 = 88,53%

Edited Μάρτιος 30 , 2017 by nick_61

[tsigalkos]

συμφωνώ με τον υπολογισμό του Pm



ψάχνοντας λίγο είδα πως σε περίπτωση που στο ΦΕ ελεγχου υπήρχε ή θερμική φόρτιση λεβητα τοτέ Pm = (θερμική φόρτιση λέβητα) x Pn (ονομαστική ισχύς);Σωστα;



δεν θα έπρεπε να είναι ίδιο με το Pm που προκύπτει απο την παροχή των μπεκ (πίνακας που ανέβασε ο panos-vinicious) και τον τύπο της  θερμογόνου δύναμης του πετρελαίου ;

ρωτάω γιατί σε κάποιο αλλό ΦΕ τα δύο Pm όπως τα υπολογίζω έχουν απόκλιση

[nick_61]

Μη βασίζεσαι και πολύ στη θερμική φόρτιση που αναγράφεται στο ΦΕ. Συνήθως την υπολογίζουν λάθος.

Η θερμική φόρτιση προκύπτει από την P_m  και όχι η P_m από την θερμική φόρτιση.

Άλλωστε η θερμική φόρτιση δεν σου χρειάζεται πουθενά. Αν έχεις το μπεκ, την πίεση της αντλίας και τον β.α δεν χρειάζεται τίποτα άλλο για τον υπολογισμό της P_m

[panos-vicious]

Όχι tsigalkos. Ισχύει ότι: n_gm = P_m / Q _input => P_m = n_gm * Q_input => P_nominal * φόρτιση (%) = n_gm * Q_{input nominal}.  Με άλλα λόγια, η εγκατεστημένη θερμική ισχύς του λέβητα  (P_m), είναι ποσοστό (μεγαλύτερο του μηδέν ή ίσο με την ονομαστική θερμική ισχύ ή το πολύ ίσο με την μέγιστη επιτρεπόμενη από τον κατασκευαστή θερμική ισχύ), που κι αυτή με την σειρά της, είναι ίση με την θερμική φόρτιση (Q_input, ελάχιστη (Q_{input min}<Q_nom), ονομαστική (Q_input=Q_nom), ή μέγιστη (Q_{input max}>Q_nom), αντίστοιχα) επηρεασμένη κατά τον εσωτερικό βαθμό απόδοσης n_gm.

[tsigalkos]

σας ευχαριστώ, νομίζω πως έχω πλέον μια σαφή εικόνα για τon υπολογισμό του Pm

[panos-vicious]

Για περισσότερα, δες αν θες το <<2.16 Θερμική φόρτιση και θερμική ισχύς>>, στις σελίδες 28 και 29, από τον <<Τεχνικό Κανονισμό Εσωτερικών Εγκαταστάσεων Φυσικού Αερίου με πίεση λειτουργίας έως και 500 mbar>>.

[jedi.Yannis]

Καλησπέρα

Από το ΦΕ παίρνω παροχή 5kg/h και ngm 0,89. Από αυτό βγάζω Pm = 5x11,63x0,89 = 51,85KW (πήρα θερμογώνο δύναμη 10.000kcal/Kg από την ΤΟΤΕΕ, δεν τα χαλάμε εκεί, αλλού έχω απορία).

Στο ίδιο ΦΕ βλέπω ονομαστική ισχύ λέβητα 40KW και θερμική φόρτιση λέβητα 75%.

με βάση το #376  θα μπορούσε να είναι η Pm 30KW.

Η πρώτη μου σκέψη είναι να αγνοήσω την ονομαστική ισχύ του καυστήρα.

Τι λέτε;



Επίσης στον καυστήρα πάνω είναι 4 διαμερίσματα (στο μέλλον θα μπει και 5ο - τώρα είναι χωρίς κουφώματα ο συγκεκριμένος όροφος). Διατομές ίδιες στους κλάδους, άρα χωρίζω στα 4 για να πάρω την ισχύ δικτύου;

[panos-vicious]

Μην ασχολείσαι με τη θερμική φόρτιση. Αφού έχεις παροχή, πίεση αντλίας και εσωτερικό βαθμό απόδοσης, αυτά σου επαρκούν για τον προσδιορισμό της Pm.

Το ότι έχεις τέσσερα ζεύγη στηλών με ίδια διατομή, δεν σημαίνει πω μεταφέρουν και την ίδια θερμική ισχύ.Κάθε διατομή έχει μια ορισμένη θερμική ικανότητα μεταφοράς, αλλά στην εκλογή παίζει ρόλο και το μανομετρικό του κυκλώματος που αυτή εξυπηρετεί. Ωστόσο, μια και δεν μπορείς να έχεις άλλα στοιχεία (μελέτη θερμικών απωλειών και μελέτη θέρμανσης), δεν βλέπω κάποιον άλλο τρόπο πέρα από αυτόν που προτείνεις.

Edited Απρίλιος 4 , 2017 by panos-vicious
