Σύνδεση ηλ. συλλέκτων και επ. λέβητα αερίου

[zio7]

Τα αισθητήρια και ο ελεγκτής αφορούν στην σύνδεση συλλεκτών και δεξαμενής, για ποιό λόγο τα βάζουμε?

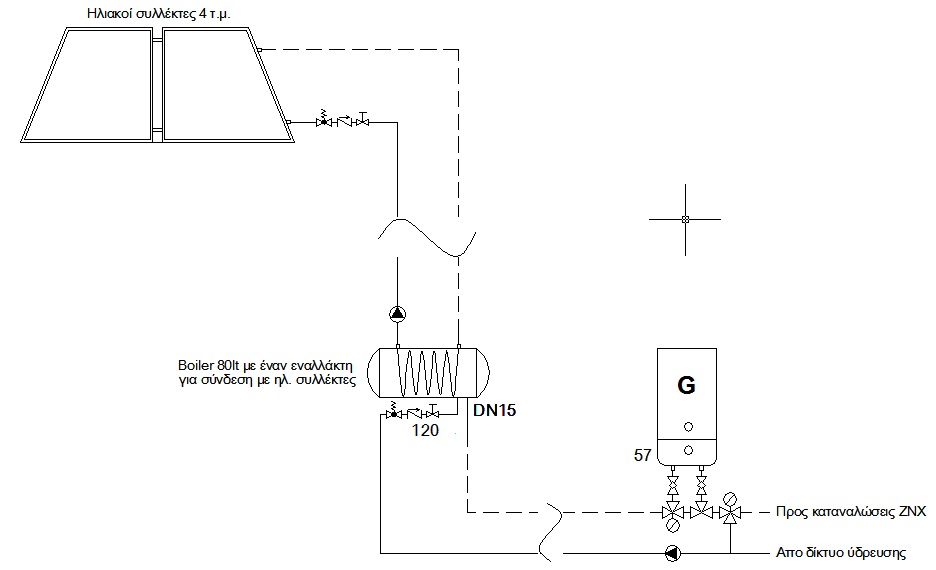

Τον κυκλοφορητή οπότε μεταξύ δεξαμενής και λέβητα να τον βγάλω... Ενα ενδεικτικό σχέδιο...

[miltos]

Σε έναν θερμοσιφωνικό ηλιακό, το μίγμα νερού προπυλενογλυκόλης κυκλοφορεί με τη φυσική ροή. Τώρα που έχεις το δοχείο αποθήκευσης χαμηλότερα από τους συλλέκτες χρειάζεται κυκλοφορητής. Αλλά ο κυκλοφορητής πρέπει να δουλεύει όταν χρειάζεται και μόνο τότε, δηλαδή όταν η θερμοκρασία του μίγματος στην έξοδο των συλλεκτών είναι μεγαλύτερη από τη θερμοκρασία του δοχείου αποθήκευσης (λειτουργία διαφορικού θερμοστάτη). Σε διαφορετική περίπτωση η λειτουργία του κυκλοφορητή θα έχει ως αποτέλεσμα την ψύξη του δοχείου αποθήκευσης.

[zio7]

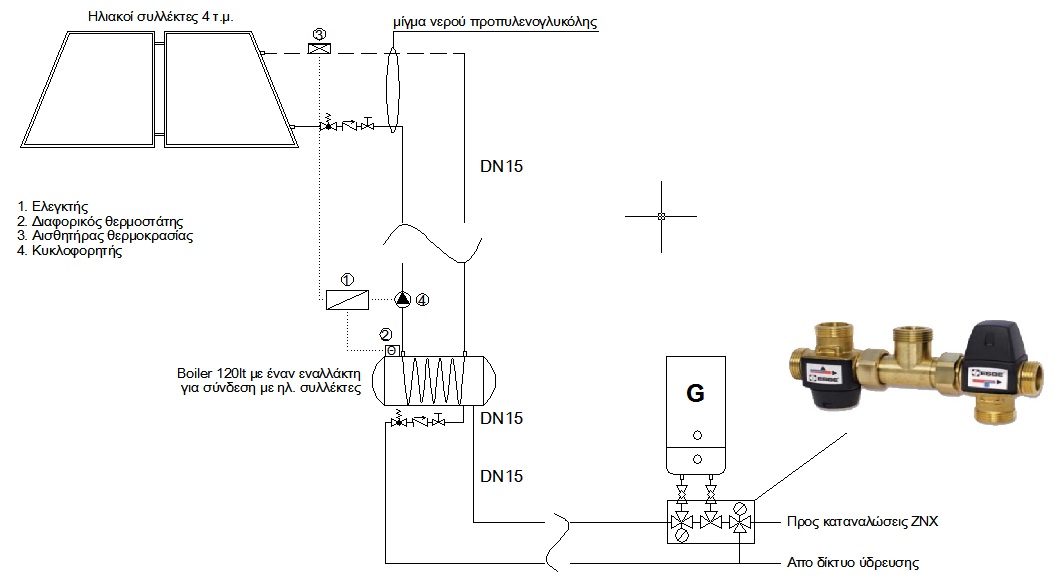

Milto σε ευχαριστώ πολύ για την πολύτιμη βοήθεια σου. Αν μπορείς ρίξε μια ματιά στο παρακάτω νεό σχέδιο διάταξης και πες τη γνώμη σου. Εβαλα 120λτ μποιλερ, εβγαλα τον κυκλοφορητή μποιλερ-λεβητακι και τοποθέτησα τους θερμοστάτες στους συλλέκτες και την δεξαμενή... Μια ερώτηση ο κυκλοφορητής μπαίνει στην επιστροφή του κρύου μίγματος προς τους συλλέκτες?

[aithilenio]

Θα σου πρότεινα αν το κάνεις έτσι να παραγγειλεις μπόιλερ με μανδύα και έχτρα φωλιά για αισθητήριο από την μέση και κάτω.

Και να το φτιάξεις κάπως έτσι....

Είναι βαβούρα.



Τι λες Μίλτο;

Απο την στιγμή που δεν μπορεί να βάλει θερμοσιφονικά νομίζω ότι είναι εγκλωβισμένος ο φίλος μας ο zio gayro7.

Edited Ιούνιος 1 , 2012 by aithilenio

[zio7]

έχτρα φωλιά για αισθητήριο από την μέση και κάτω



Αυτό τι είναι και ποιά η χρησιμότητα του?

[aithilenio]

Για να μπει το αισθητήριο του διαφορικού θερμοστάτη και να μπορέσεις να κάνεις αυτό που λέει ο Μίλτος παραπάνω.

[miltos]

Γρηγόρη, δεν μου ρχεται στο μυαλό boiler παταριού με μανδύα. Λες να πάρει δοχείο από θερμοσιφωνικό ?



zio, κάτι βασικό με το σχέδιό σου είναι ότι λείπει το δοχείο διαστολής. Γενικά μελέτησε το σχέδιο του Γρηγόρη. Υπάρχουν διάφορες λεπτομέρειες που μπορούμε να συζητήσουμε αργότερα. Το πρόβλημα δεν είναι στην ακριβή διάταξη του δικτύου.



Πάντως όπως βλέπεις είναι αρκετά δύσκολη δουλειά για πατάρι... Για πες τι ακριβώς σε εμποδίζει να βάλεις θερμοσιφωνικά στο δώμα μήπως βρεθεί καμιά λύση.



edit:



Αν και θα μάλλον προτρέχω, κάποιες άλλες ιδέες είναι:



α)Να τοποθετήσεις όσο περισσότερα εξαρτήματα μπορείς στο δώμα (κυκλοφορητή, δοχείο διαστολής, βαλβίδα ασφαλείας κλπ)



β)Ακόμα και το δοχείο μπορείς να το τοποθετήσεις κάτω από τους συλλέκτες...



γ)Να περιορίσεις των αριθμό των συστημάτων βεβιασμένης κυκλοφορίας, αν σε παίρνει να εγκατασταθεί έστω κάποιος αριθμός θερμοσιφωνικών.

Edited Ιούνιος 1 , 2012 by miltos

[aithilenio]

Υπάρχουν Milto αλλά και με σερπατίνα να είναι αν εξαερωθεί καλά μια χαρά θα δουλέψει.

http://homegas.gr/gas/?page_id=442

[Panos09]

Δεν είναι σωστή λύση κατά την άποψη μου σε 7όροφη πολυκατοικία να μπουν Χ θερμοσιφωνικά + Υ βεβιασμένης... Κόστος πολύ μεγάλο για την απόδοση που θα πάρεις και επίσης μετά θέματα κόστους συντήρησης όλων αυτών.



Ηλιακά βεβιασμένης σε μπόιλερ 100 λίτρων σε πατάρια δεν κάνουν σχεδόν ποτέ απόσβεση. Θα έπρεπε να είναι τελευταία λύση και όχι από σχεδιασμό σε καινούργιο.



Ένα σωστό κεντρικό σύστημα με ογκομετρητές και θα έχουν την ησυχία τους με πολύ μικρό κόστος χρήσης και συντήρησης χωρίς 150 εξαρτήματα στα πατάρια τους.



Τα πολλά μικρά (λεβητάκια, ηλιακά) είναι καλά για τους τεχνίτες και τις αντιπροσωπείες (πολλά υλικά, συντήρηση, ανταλλακτικά) αλλά αρνητικά για τον τελικό χρήστη.



Σκέψου σε 10 χρόνια αυτά τα Υ βεβιασμένης σε τι κατάσταση θα είναι. Άσε που θα φτιαχτούν λάθος από την αρχή γιατί ποιος θα επενδύσει τα σωστά εξαρτήματα σε ένα σύστημα 100 λίτρων. Θα μπει ότι χειρότερο/φτηνότερο.

[aithilenio]

Σε μία κοινωνία αγγελικά πλασμένη ή σε μια κοινωνία που οι νόμοι εφαρμόζονται ακαριαία και χωρίς καθυστερήσεις θα συμφωνούσα μαζί σου Πάνο....

Αλλά στην Ελλάδα αν πέρα από την θέρμανση έχουμε και το ΖΝΧ κοινόχρηστο όλο και κάποιος θα βρεθεί που δεν θα πληρώνει αυτό που του αναλογεί και άντε κανείς να τον αποκόψει.

Το βλέπουμε πλέον καθημερινά....

Ακόμα και σε μικρές πολυκατοικίες με 3-4 ιδιοκτήτες,
