Κίτρινη απόχρωση στα Busbars φωτοβολταϊκών Panel

[ducatisti]

Καταρχήν να χαιρετήσω τη παρέα σας καθώς είμαι καινούριος στο forum (αν και σας παρακολουθώ συχνά) και αυτό είναι το πρώτο μου topic.



Έχω εγκαταστήσει φωτοβολταικό σύστημα στο εξοχικό μου εδώ και περίπου 2.5 μήνες. Χθες πήγα στο σπίτι μετά απο καιρό για να καθαρίσω το

σύστημα και παρατήρησα σε μερικά πάνελ, κίτρινο χρώμα στο εσωτερικό του πάνελ στα σημεία των συνδέσεων. Σαν εχουν αρχίσει να οξειδώνονται

οι μεταλικές ενώσεις στις κυψέλες (δε ξέρω αν το περιγράφω σωστά καθώς δεν ειμαι ειδικός στο θεμα), και το μεταλλικό χρώμα να έχει αρχίσει να

κιτρινίζει. Πιστεύω οτι καταλαβαίνετε τι εννοώ, καθώς με μια γρήγορη αναζήτηση στο google παρατηρήσα σε αρκετά άρθρα να αναφέρεται το φαινόμενο

"EVA browning", αν και δε ξέρω αν πρόκειται για το ίδιο και στη περίπτωση μου. Επομένως σίγουρα θα το έχετε ξανασυναντήσει. Σίγουρα μια εικόνα ισούται

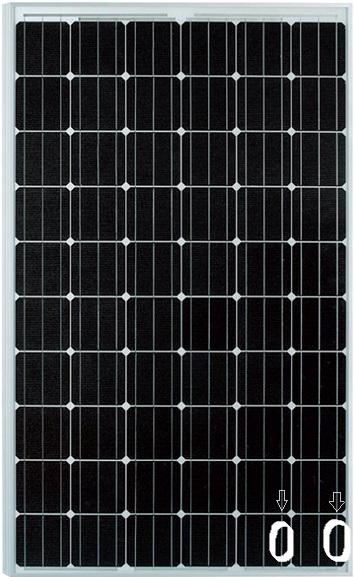

με 1000 λέξεις, απλα επείδη χθες είχε αρχίσει να νυχτώνει, δε μπόρεσα να τραβήξω φωτογραφία ωστε να σας δείξω ακριβώς το πρόβλημα. Για να

σας διευκολύνω παραθέτω στο τέλος μια εικόνα ενός απλού πάνελ στο οποίο έχω βάλει σε κυκλάκι τα σημεία που παρατήρησα το κιτρίνισμα για να

πάρετε μια ιδέα..



Γενικά πρέπει να ανησυχώ που παρουσιάζεται το πρόβλημα αυτό τόσο νωρίς? Αν πρόκεται όντως για το φαινόμενο "EVA browning" (ή κάποιο άλλο),

το οποίο απο ότι κατάλαβα οφείλεται στις υψηλές θερμοκρασίες και στην ακτινοβολία του ήλιου, το οτι εμφανίστηκε σε μερικά πάνελ σε διάστημα μόνο

2.5 μηνών, είναι δείγμα οτι αυτά τα πάνελ μπορει να χαλάσουν 'η να χάσουν την απόδοση τους γρήγορα? Οποιαδήποτε γνώμη είναι καλοδεχούμενη..



Τέλος να αναφέρω οτι τα πάνελ που χρησιμοποιώ είναι γερμανικά, made in Germany, (αν έχει καποια σημασία αυτό) με όλες τις γνωστές εγγυήσεις και αν

χρειάζεται μπορώ να αναφέρω και την εταιρεία..



Σας ευχαριστώ για το χρόνο σας...

[Titan]

Μπορείς να ανεβάσεις μια φωτογραφία όπου να φαίνεται το πρόβλημα ?

[pan68]



Έχω εγκαταστήσει φωτοβολταικό σύστημα στο εξοχικό μου εδώ και περίπου 2.5 μήνες. Χθες πήγα στο σπίτι μετά απο καιρό για να καθαρίσω το

σύστημα και παρατήρησα σε μερικά πάνελ, κίτρινο χρώμα στο εσωτερικό του πάνελ στα σημεία των συνδέσεων. Σαν εχουν αρχίσει να οξειδώνονται

οι μεταλικές ενώσεις στις κυψέλες (δε ξέρω αν το περιγράφω σωστά καθώς δεν ειμαι ειδικός στο θεμα), και το μεταλλικό χρώμα να έχει αρχίσει να

κιτρινίζει.



Ο χρωματισμός αφορά μόνο την επιφάνεια της μεταλλικής ταινίας ή είναι διάχυτος στο υλικό που περιβάλει τις κυψέλες (EVA).

Ότι και να έίναι πάντως είναι νωρίς, το "EVA browning" γίνεται σε διάστημα πολλών ετών και θέλει ακόμα περισσότερο μέχρι να αρχίζει να επηρεάζει την απόδοση λόγο μείωσης της διαφάνειας.

Οφείλεται στον συνδυασμό υψηλής θερμοκρασίας και έκθεσης σε UV, και έχει να κάνει και με την ποιότητα του EVA που χρησιμοποιήθηκε κατά την παραγωγή. Συνήθως δεν καλύπτεται από την εγγύηση διότι δεν μειώνει αρκετά την απόδοση.

[ducatisti]

Καλησπέρα παιδιά.. Συγγνώμη που έκανα τοσο καιρό να μπω..

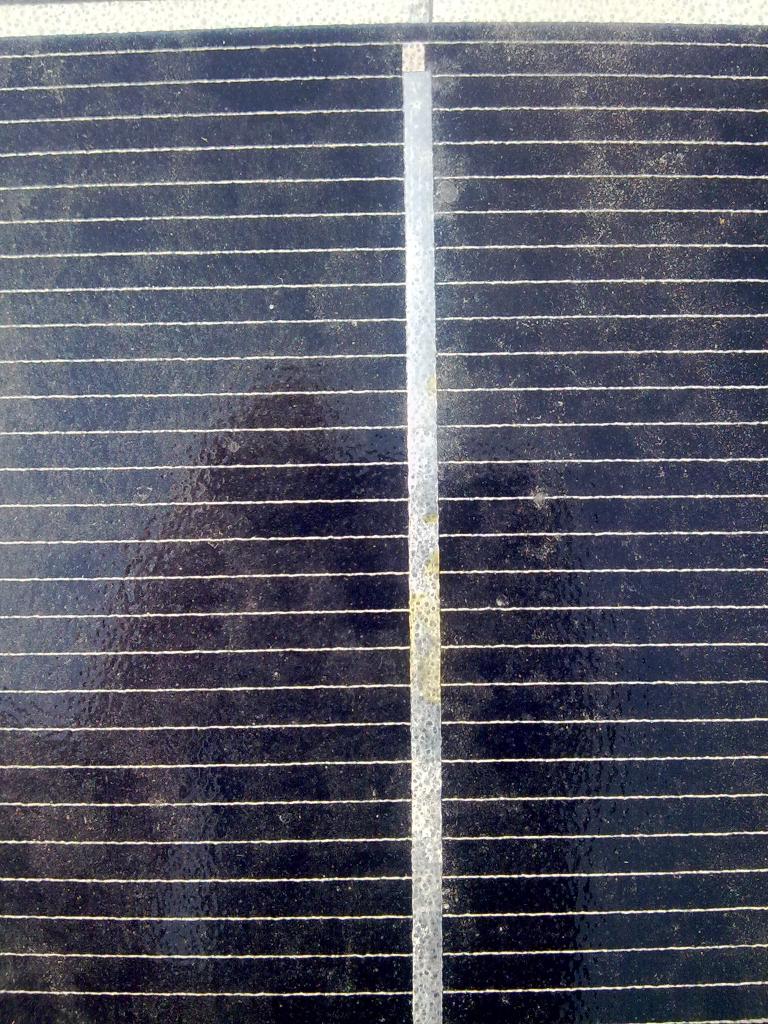

Ορίστε μια φωτογραφία για να δείτε το φαινόμενο. Το παρατηρω σε αρκετά πανελ και κυρίως στιν ιδια κατακόρυφη σειρά ανα πάνελ.

Αν μπορεί κάποιος να με διαφωτίσει ευχαριστώ εκ των προτέρων...

Edited Οκτώβριος 24 , 2012 by ducatisti

[ducatisti]

Κανείς έστω μια γνώμη ρε παιδιά?

[Romanos]

Κι εγώ το χω παρατηρήσει σε ορισμένα πλαίσια αλλά όμως γενικά δεν έχω δει πτώση στην απόδοση.Θεωρώ ότι μέχρι ενός σημείου είναι αναμενόμενο αλλά καλό είναι να μιλήσεις τόσο με την κατασκευάστρια εταιρεία όπως και με τον προμηθευτή σου(αρκετές φορές άλλη γνώμη έχει ο προμηθευτής κι άλλη η εταιρεία).

[ducatisti]

Έχω μιλήσει με τα παιδιά που το βάλανε, άλλωστε είναι φίλοι μου και τους εμπιστεύομαι, και μου είπαν ακριβώς το ίδιο πράγμα. Οτι είναι φυσιολογική αντίδραση και το μόνο που πρέπει να προσέξω είναι κάποια τυχόν "εμφανή" μείωση της απόδοσης. Δεν έχω παρατηρήσει κάποιο πρόβλημα στην απόδοση, επομένως φαντάζομαι οτι δεν την επηρεάζει σαν φαινόμενο.

Κυρίως θα ήθελα να μάθω αν εμφανίζεται σε διαφορετικά πλαίσια ανεξαρτήτως "μάρκας" και που οφείλεται βασικά. Πιστεύεις ότι είναι ανησυχητικό το φαινόμενο αυτό για την "μακροζωία" και γενικότερα την απόδοση των πλαισίων (καθώς πρόκειται για μια επένδυση 25 χρόνων)?

Σε ευχαριστώ πολύ...

Edited Νοέμβριος 20 , 2012 by miltos
Διαγραφή παράθεσης προηγούμενου μηνύματος

[gdrio]

Ποιάς εταιρίας είναι το πάνελ?

[Ροδοπουλος]

Είναι διάβρωση browning in EVA. Συνήθως εμφανίζετε μετά απο 5-10 χρόνια. Τα στάδια είναι

1. mild discoloration or browning of the EVA encapsulant over every cell in the module COP loss <4.37%

2. delamination of the EVA encapsulant at the silicon cell-EVA interface COP loss >6%

3. intense browning of the EVA above individual cells, presumably caused by localized hot spots COP loss > 20%


29th IEEE Photovoltaics Specialists Conference



Τους φωνάζεις και τα παίρνουν πίσω χωρίς πολλά λόγια. Επισήμως το curing του EVA ήταν Κινέζικο. Βέβαια επειδή το ξέρουν έχουν small prints!!!!! Μέτρα το average peak power για να δεις πως πέφτει.

[ducatisti]

Ευχαριστώ όλα τα παιδιά για τις απαντήσεις.

Αν το "discoloration" εμφανίζεται μόνο στα busbars και πουθενά αλλού στο panel, θεωρείται φαινόμενο "EVA browning"? Επειδή μόνο στα busbars το έχω παρατηρήσει. Το υπόλοιπο πλαίσιο δεν παρουσιάζει ανάλογο πρόβλημα. Ειδικά στα "λευκά σημεία" το λευκό χρώμα παραμένει αναλλοίωτο (έχοντας ψάξει στο internet έχω καταλάβει οτί απο κει καταλαβαίνεις το μέγεθος του προβλήματος κυρίως).



Στην ουσία φαίνεται ότι ο αποχρωματισμός παρουσιάζεται μόνο στο μέταλλο του busbar (και σε ορισμένα σημεία) και δεν είναι διάχυτος (στο υλικό που περιβάλλει τις κυψέλες). Αν όντως είναι δείγμα "EVA browning" και τα busbars, τοτε ίσως είναι πιο σοβαρό από ότι υπολόγιζα.



gdrio σου έστειλα pm με τα στοιχεία...

Edited Νοέμβριος 22 , 2012 by ducatisti
