Φόρτιση Li-Ion στις... διακοπές

[AlexisPap]

Οι συσωρευτές Li-Ion είναι οι πιο απαιτητικοί συσωρευτές της αγοράς σε ο,τι αφορά την φόρτησή τους. Σε βαθμό που να θεωρούμε ότι η φόρτιση χωρίς τον ειδικό φορτιστή είναι αδύνατη.



Πράγματι, η φόρτιση ξεκινά με σταθερό ρεύμα (που είναι διαφορετικό για κάθε τύπο συσσωρευτή), και μόλις η τάση φτάσει μία προκαθορισμένη τιμή (διαφορετική για κάθε οικογένεια στοιχείων) συνεχίζει με σταθερή τάση, μέχρι το ρεύμα φόρτισης να πέσει στο 3% της αρχικής τιμής...

Οι φορτιστές, για να πετύχουν σωστά αυτή την διαδικασία, ελέγχονται από μικροελεγκτή.



Τι γίνεται λοιπόν αν ξεχάσουμε τον φορτιστή;

Μπορούμε και πάλι να φορτίσουμε με ασφάλεια την μπαταρία, αρκεί να έχουμε μία πηγή σχετικά μικρού ρεύματος.



Βασικά στοιχεία:

Μία μπαταρία που για πλήρη φόρτιση απαιτεί χρόνο Χ, φορτίζει για περίπου Χ/2 με σταθερό ρεύμα (διάστημα κατά το οποίο αποκτά το ~75% του φορτίου της) και περίπου άλλα Χ/2 με σταθερή τάση. Αν ο χρόνος φόρτισης είναι τρεις ώρες, τότε το ρεύμα φόρτισης έχει τιμή το ήμισυ της χωρητικότητάς της.



Μπορεί να φορτιστεί με ασφάλεια, αν το ρεύμα φόρτισης είναι μικρότερο από αυτή την τιμή και ο χρόνος φόρτισης μικρότερος από εκείνον που αντιστοιχεί σε φόρτιση κατά το 75%.



Στο παράδειγμα, συσωρευτής ενός στοιχείου 3,6V, 895mAh, που κανονικά φορτίζει πλήρως σε 2h.

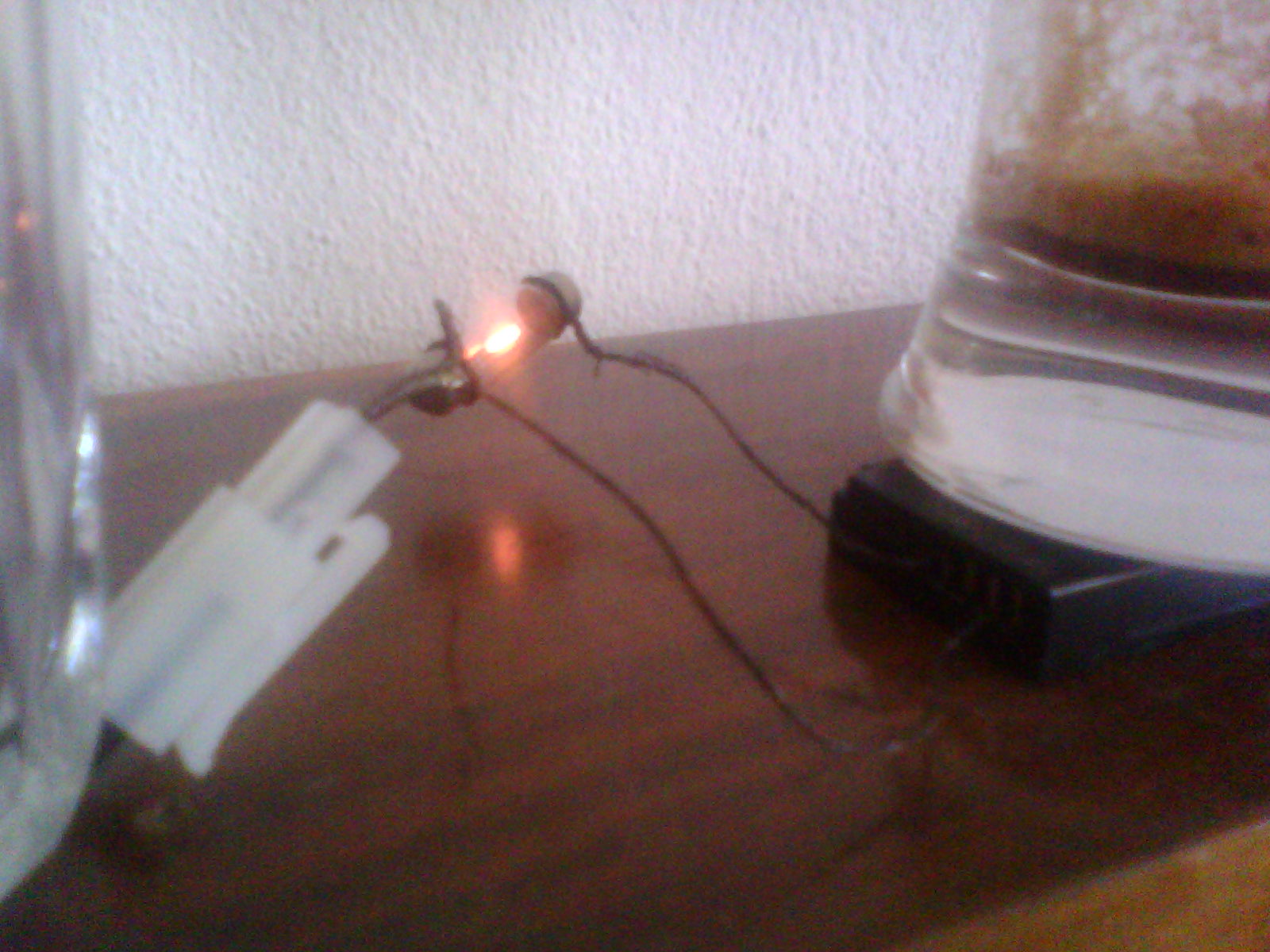

Εδώ φορτίζει με πηγή 6V και αντίσταση για τον περιορισμό του ρεύματος ένα λαμπιόνι 12V 5W.

Τα σύρματα είναι από ένα ξεχασμένο τηλεφωνικό καλώδιο, μοναδικό εργαλείο ένα μαχαίρι κουζίνας.

Πολύμετρα και λοιπά βοηθήματα εννοείται ότι απαγορεύονται...



Ρεύμα φόρτισης ~0,12Α χρόνος φόρτισης 4h, μετά την φόρτιση η φωτογραφική μηχανή έδειχνε στάθμη μπαταρίας λίγο πάνω από την μέση...



Προσοχή, αν γίνει κάτι λάθος, οι μπαταρίες Li-Ion συνηθίζουν να μην συγχωρούν... Καταστρέφονται μάλιστα με πολύ ζέστη και ενίοτε κρότο...

Edited Ιούλιος 9 , 2012 by AlexisPap

[mechpanos]

Ουάου...

βέβαια κρίνοντας από την τελευταία φράση προτιμώ να πάω στο πρώτο μαγαζί που θα βρω και να πάρω ένα φορτιστή!!!

[logicone]

μοναδικό εργαλείο ένα μαχαίρι κουζίνας.

και τον φραπέ γιατί δεν τον αναφέρεις? αυτός δηλαδή δε βοηθάει? μην είμαστε αχάριστοι!



ωραίος οδηγός, ειδικά για πειραματισμούς...

[AlexisPap]

...προτιμώ να πάω στο πρώτο μαγαζί που θα βρω και να πάρω ένα φορτιστή!!!



Χθες βρέθηκα με την οικογένειά μου σε ένα υπέροχο νησάκι...

Και όταν έβγαλα την φωτογραφική ανακάλυψα ότι την είχα ξεχάσει ανοιχτή και μπαταρία είχε εκφορτιστεί πλήρως!

Είναι κάτι που σίγουρα έχει συμβεί στον καθένα. Με την φωτογραφική, το κινητό, κάποιο εργαλείο μπαταρίας,

υπάρχουν στιγμές που θα έδινες τα πάντα για λίγα mAh ακόμη...



Για την ασφάλεια χρειάζεται να εξασφαλιστούν δύο πράγματα:

- το ρεύμα φόρτισης να είναι μικρότερο από το κανονικό ρεύμα φόρτισης (απλή αριθμητική)

- ο χρόνος φόρτισης να είναι σχετικά μικρός για να μην φορτιστεί πλήρως ο συσσωρευτής (να μην ξεχαστεί).



Κατά τα λοιπά, προφανώς το παραπάνω θα το επιχειρήσει κάποιος με σχετική εξοικείωση, ειδικά εφόσον χρειαστεί να το κάνει χωρίς κανένα εργαλείο...





και τον φραπέ γιατί δεν τον αναφέρεις? αυτός δηλαδή δε βοηθάει? μην είμαστε αχάριστοι!



Σωστός!

Edited Ιούλιος 10 , 2012 by AlexisPap
