Προτάσεις αποκατάστασης υποστυλώματος μονόπλευρα

[kostassid]

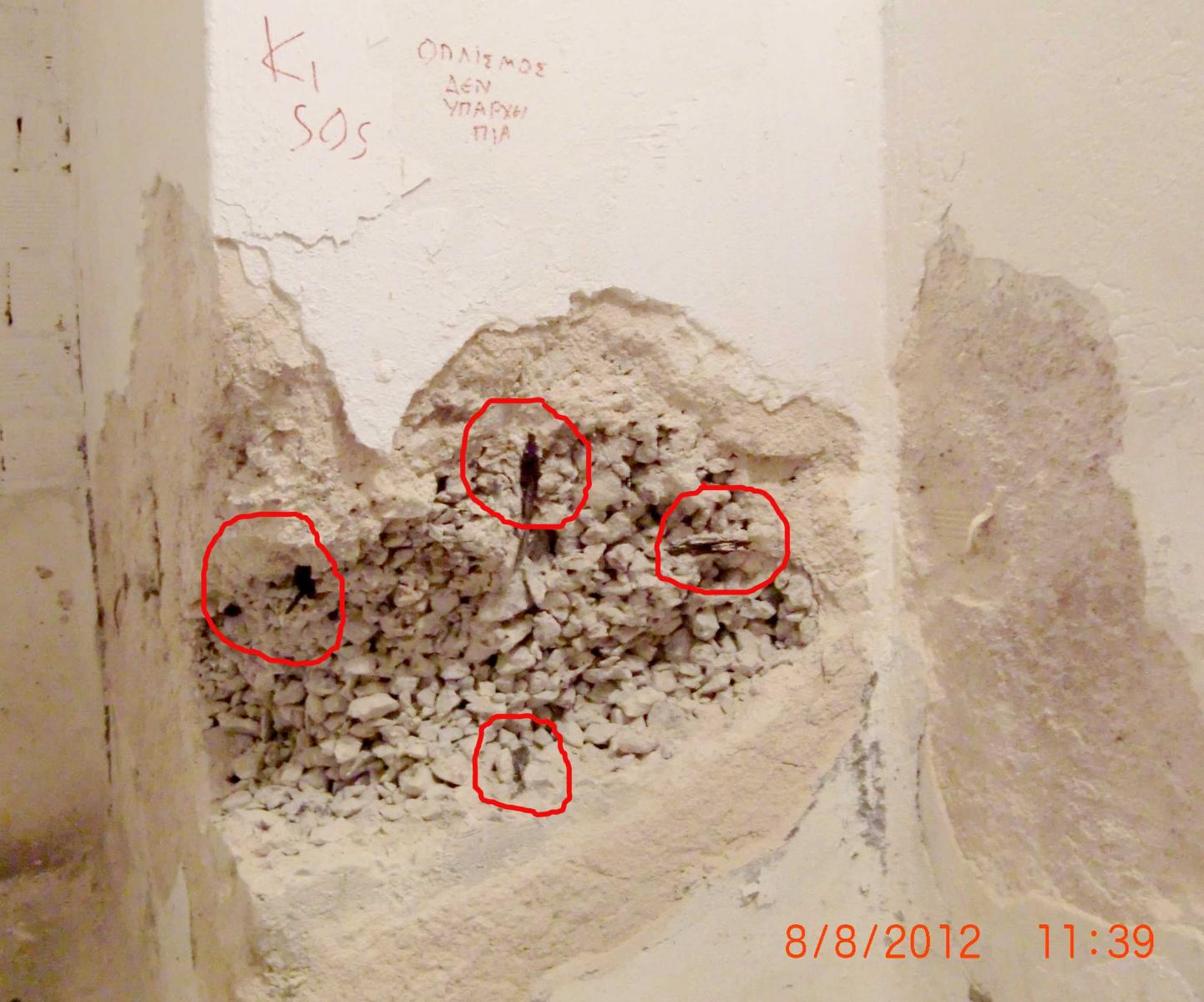

Σήμερα είδα την παρακάτω εικόνα σε υπόγειο πολυκατοικίας. Ο οπλισμός κύριος και εγκάρσιος έχει διαβρωθεί τελείως ενώ το σκυρόδεμα έχει την εικόνα που βλέπετε.



Η φωτογραφία είναι από υποστύλωμα στάθμης υπογείου.



Η βλάβη στο σκελετό έιναι στο +0,50m από την άνω στέψη του πεδίλου.



Κατασκευή 1969, υλικά S220-B225 σχέδια δεν υπάρχουν ακόμα.



Με ποιο τρόπο αποκαθιστάς μονόπλευρα και σε τέτοιες συνθήκες;





edit: αν θελουν οι mods ας αλλάξουν τον τίτλο σε " Προτάσεις αποκατάστασης υποστυλώματος μονόπλευρα " καθώς είναι πιο λογικό.

Edited August 8, 2012 at 04:38 μμ by kostassid

[AlexisPap]

Υπάρχει περιμετρικό τοιχείο υπογείου;

Διατομές στύλου και τοιχείου;

Φορτία σχεδιασμού στύλου;

[kostassid]

1) Όχι παντού και δεν έχω πρόσβαση σε όλο το κτίριο για να δω. (το εν λόγω υποστύλωμα είναι κεντρικό)



2) Το υποστύλωμα είναι 50cm στην μπροστινή πλευρά με την βλάβη και 70cm στην κάθετη.



4) 3 υπερκείμενοι όροφοι (4 πλάκες) χρήση κατοικίας. Σχετικά αραιός και άτακτος κάνναβος.

Edited August 8, 2012 at 04:14 μμ by kostassid

[AlexisPap]

Υποστύλωμα 50/70 για τριώροφο;

Με τι επιφάνεια επιρροής;

Μια πρώτη σκέψη είναι μεταλλικός νάρθηκας...



[kostassid]

Είναι κεντρικό και έχει αραιό κάνναβο.



Επιφάνεια δεν μπορώ να μετρήσω καθώς δεν έχω ελεύθερη πρόσβαση περιμετρικά.



Μονόπλευρος ο νάρθηκας;

[Ροδοπουλος]

Εδω δεν υπάρχει καθόλου τσιμεντοπολτος οπότε το Β225 δεν το βλέπω να ισχύει, όπως επίσης και το 50/70,

[kostassid]

σίγουρα, τοπικά έχει χάσει 10-15 cm λόγω της απώλειας σκυροδέματος.

[Ροδοπουλος]

Με λίγα λόγια το Β225 δεν είναι και πολύ σίγουρο!!!! Εαν είναι και λίγο παρακάτω σε βάθος το ίδιο? Το σίγουρο είναι οτι ελλείψει τσιμεντοπολτού τα χέρια σου είναι λυμένα. Ανόδια και πάλι δύσκολα θα δουλέψουν. Με λίγα λόγια σε βλέπω σε κοίλη ενίσχυση.

[AlexisPap]

Σχεδόν μονόπλευρος. Ούτως ή άλλως το έχεις θέσει ως περιορισμό πως ο,τι κι αν γίνει θα είναι μονόπλευρο.



Εφόσον είναι στύλος υπογείου (και το υπόγειο είναι στατικώς υπόγειο), δεν θα έχει σημαντικές ροπές και τέμνουσες...

[agiannis78]

Όπως μπορείς να κόψεις ράβδους για να λάβεις δοκίμια, μπορείς να αποκαταστήσεις οπλισμό, αρκεί να είναι συγκολλήσιμος.
