Καθοδική προστασία σε γειώσεις

[giannis_vas]

Καλησπέρα σε όλους!



Είμαι φοιτητής Ημμυ και θα ήθελα να ασχοληθώ με το θέμα της καθοδικής προστασίας για αυτό και θα ήθελα τα

φώτα/εμπειρία σας στο θέμα αυτό.

Ήθελα να ρωτήσω αν εφαρμόζεται καθοδική προστασία σε γειώσεις για την προστασία τους από ηλεκτροχημική διάβρωση. Από όσο γνωρίζω σε απλά κτίσματα δεν κρίνεται απαραίτητη η καθοδική προστασία. Ισχύει το ίδιο όμως και σε άλλα μεγαλύτερης κλίμακας κτίρια πχ. εργοστάσια ή σε γειώσεις υποσταθμών? Αν ναι, ποια μέθοδος ΚΠ χρησιμοποιείται? (1.θυσιαζόμενοι άνοδοι ή 2. μέθοδος επιβαλλόμενης τάσης)



Ευχαριστώ πολύ εκ των προτέρων

[Kyriakoschar]

Καλημέρα φίλε και καλή σταδιοδρομία.

Μάλλον θα αναφέρεσαι σε θεμελιακή γείωση.

Προσωπικά δεν έχω ακούσει, ούτε έχω δει να χρησιμοποιείται καθοδική προστασία σε θεμελιακές γειώσεις.

Φυσικά θα πρέπει να γίνει σωστή μελέτη και εφαρμογή με τις τηρούμενες αποστάσεις του ηλεκτροδίου και των συνδέσμων.

Με αυτόν τον τρόπο, το ηλεκτρόδιο θα βρίσκεται εντός του σκυροδέματος και καθώς υπάρχει ίδιο χημικό δυναμικό μεταξύ ηλεκτροδίου - οπλισμού, δε θα υπάρξει ηλεκτροχημική διάβρωση.

Όπου χρειάζεται κόψιμο και επέκταση του ηλεκτροδίου (π.χ. αρμός διαστολής), συνήθως χρησιμοποιούμε αγωγό Cu ανάλογης διατομής που συνδέει με ειδικούς συνδέσμους τη μία ταινία με την άλλη.

Αυτός ο χώρος πρέπει να είναι προσβάσιμος και επισκέψιμος.

[maneni]

δεν εχει νοημα (ουτε λειτουργικα ουτε οικονομικα) η καθοδικη προστασια. Φροντιζεις να επιλλεξεις το σωστο υλικο που να μην διαβρωνεται.



Η θεμελιακη γειωση δεν εχει αναγκη προστασιας για τι δεν διαβρωνεται (εφοσον εχει σχεδιαστει και κατασκευαστει σωστα).

[Ροδοπουλος]

Εν μέρη σωστές απαντήσεις.



Σε πολλές περιπτώσεις βάζουμε backfill anodes σε απόσταση > 8 μέτρων απο την γείωση, επισκέψιμα με συντήρηση 30 ετών. Είναι βέβαια κομμάτι καθοδικής προστασίας θεμελίωσης. Το κόστος είναι γελοίο.

[maneni]

μπορεις να μας πεις σε ποιες περιπτωσεις χρησιμοποιειται (και με πιο ειδος ηλεκτροδιων γειωσης) και ποσο περιπου κοστιζει?

[Ροδοπουλος]

Backfill anodes είναι ράβδοι μαγνησίου μέσα σε backfill συνηθως 75% μπετονιτης + 20% ένυδρος γύψος+5% Sodium Sulphate. Υπάρχουν πίνακες βέβαια που σου δίνουν την αγωγιμότητα του backfill σε σχέση με το έδαφος που σε ενδιαφέρει. Γενικά κινούμαστε μεταξύ 50 και 250 Ohm cm backfill βάση ASTM G-58 για εδάφη μέχρι 50ΚOhm cm.

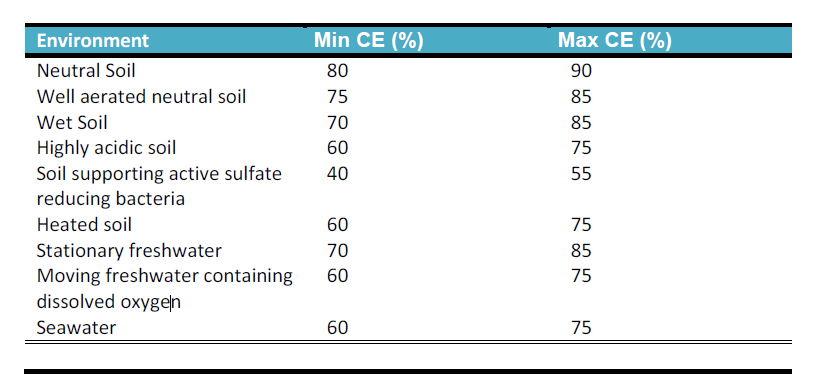

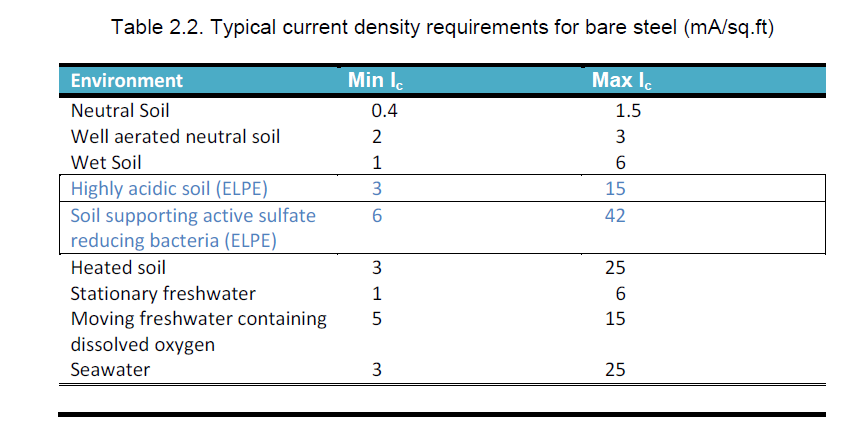

Παράδειγμα για 2,50 τμ χάλυβα για 10 χρόνια προστασίας σε έδαφος με χημική προσβολή χρειάζεσαι (2500 Ohm cm), με current requirements 98.6mA χρειάζεσαι 8-9 κιλά μαγνησίου. Τυπική τιμή για τα ανόδια εδώ .



Για ένα τυπικό έδαφος κοντα στα 10-30 ΚOhm cm για 2,5τμ χάλυβα και 30 χρόνια προστασίας θα χρειαστείς 6 κιλα.



Στείλε μου πμ για να σου στείλω μια μελέτη με τους υπολογισμούς. Εαν το φτιάξεις μόνο σου θα σου πάει κοντά στα 200-230Ε ανα 2,5τμ χάλυβα, εαν το πάρεις έτοιμο κοντά στα 150Ε. Αυτό βέβαια για μονοκόμματο χάλυβα (διατομή), πχ ενίσχυση. Για ραντιέ πχ θα χρειαστείς να το μοιράσεις σε σακιά ανα 8μ οπότε θα χρειαστείς πχ 5-7 σακιά με κόστος 400-490Ε (κάτοψη 400 τμ).

[maneni]

ολα αυτα που μας περιγραψατε μπορειτε να μας πειτε σε ποιες περιπτωσεις μπορουν να εχουν εφαρογη?

Δηλ με ποια ηλεκτροδια γειωσης και σε ποιες συνθηκες?

Στις συνηθεις κατασκευες (ειτε κατοικιων ειτε βιομηχανιων) δε νομιζω να εχουν νοημα τα παραπανω.

Edited Οκτώβριος 10 , 2012 by maneni

[Ροδοπουλος]

Κοίτα,



Η θεμελίωση είναι κάτι ιδιαίτερα ταλαιπωρημένο στην χώρα μας. Υπάρχουν διάφορες λογικές που είχαν κάποια ουσία με τα μεμονωμένα αλλα σήμερα με τα τοιχία γίνετε επιβεβλημένο. Για να καταλάβεις την διαφορά μεταξύ Ελλάδος και άλλων χωρών να σου πώ οτι ο Αμερικάνικος στρατός εξέδωσε τις πρώτες οδηγίες το 1960 και τις τελικές το 1985.



TM 5-811-7 ELECTRICAL DESIGN, CATHODIC PROTECTION, DEPARTMENT OF THE ARMY 22 APRIL 1985.

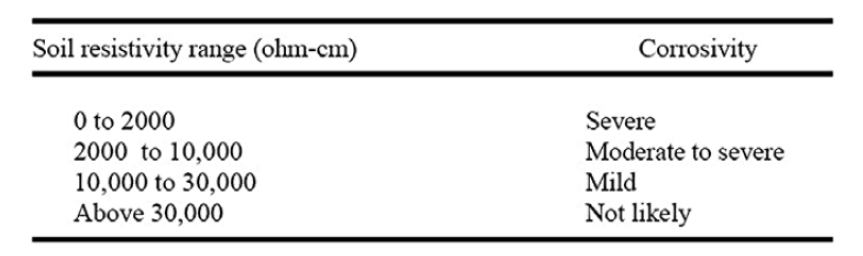

Για να καταλάβεις όμως καλύτερα τι λέω, επισυνάπτω την εικόνα με την αντίσταση του εδάφους και την πιθανότητα διάβρωσης αλλα και τους πιθανούς ρυθμούς διάβρωσης χάλυβα.



Επειδή υπάρχει εγκιβωτισμός σε σκυρόδεμα σου βάζω τον παρακάτω πίνακα για να καταλάβεις πόσο προστατεύει ένα 25/30 πολύ καλά κατασκευασμένο!!!!! (ιδανικό)



Στις βιομηχανίες





Designed Life Category. 5 (ENV1990)



Minimum reliability index β_SLS during service life.

Required reliability index β_SLS for the state of depassivation of reinforcement according to TG 5.6 of fib (2000)



με χρήση χημικών ουσιών (χημική βιομηχανία) μπορεί να φτάσει το 3,5.



Αρα ή θα σχεδιάσεις με capacity factor for moment resistance <0.215 for 50 years, 0.20 for 75 years, 0.15 for 120 years ή θα κάνεις καθοδική.



Στα σπίτια ισχύει κάτι αντίστοιχο αλλα θα πας με β_SLS =2
