Σύνδεση κολόνας Ο/Σ με υψίκορμη δοκό ΙΡΕ

[argarab]

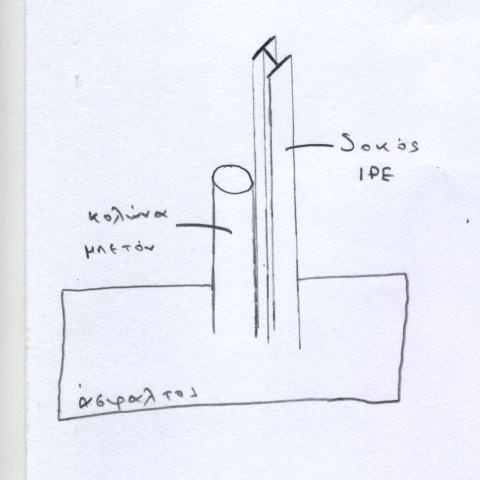

Προέκυψε η ανάγκη να συνδεθεί με κάποιο τρόπο, σε υφιστάμενη κυκλική κολώνα Ο/Σ (διαμέτρου 40 cm) η οποία είναι πακτωμένη σε ασφαλτοστρωμένο έδαφος, μεταλλική δοκός διατομής ΙΡΕ, καθ' ύψος με τον τρόπο που φαίνεται στο επισυναπτόμενο σκαρίφημα. Πως γίνεται μια τέτοια σύνδεση; Πως εξασφαλίζεται η συνεργασία μεταξύ των δύο δομικών στοιχείων;



Με δεδομένο ότι ο ιδιοκτήτης θέλει να αποφύγει κάθε είδους χωματουργική εργασία, η μεταλλική διατομή δηλαδή να είναι σε απλή επαφή με την άσφαλτο, η σύνδεση πρέπει να είναι επιπλέον ενισχυμένη;

[Γιάννης]

Γενικά, δύσκολα εξασφαλίζεις την πλήρη συνεργασία.

Όμως είναι λίγο ασαφές το ερώτημα σου...

Μου δημιουργούνται οι εξής απορίες:

-Τι θα στηρίζει η ΙΡΕ?

-Είναι σε εξωτερικό χώρο?

-Γιατί θέλεις να "συνεργάζονται" τα δύο στοιχεία?

-Είναι κολόνα της ΔΕΗ η κυκλική?

[argarab]

Πρόκειται για εξωτερικό χώρο. Συγκεκριμένα για τη περίμετρο μια βιομηχανικής αποθήκης. Η απόσταση κολόνας κι αποθήκης είναι περίπου 10 m.



Η κολόνα όταν κατασκευάστηκε δεν εξυπηρετούσε κάτι, απλή αρχιτεκτονιά. Τελευταία όμως με κάποια αναδιαμόρφωση του περιβάλλοντα χώρου τοποθετήθηκαν αρκετές Η/Μ εγκαταστάσεις κοντά της. Άγνωστα τα υλικά κατασκευής. Άγνωστο αν είναι οπλισμένη/άοπλη.



Η απαίτηση του ιδιοκτήτη είναι να συνδέσει την αποθήκη με κάποια παροχή. Το καλώδιο που θα τοποθετηθεί θα έχει βάρος περίπου 70 kg (τα 10 m). Απαραίτητη προυπόθεση για την αποθήκη είναι να είναι ελεύθερη η διέλευση οχημάτων περιμετρικά της. Αυτό σημαίνει ότι το καλώδιο πρέπει να ανέβει στο ύψος της οροφής (περίπου 8 m) έξω από την αποθήκη.



Στον ιδιοκτήτη περισσεύει μια ΙΡΕ 140, μήκους 6 m. Είναι εφικτή η σύνδεση που περιέγραψα προηγούμενως;

[AlexisPap]

Ευχήσου να είναι ωπλισμένη η στρόγγυλη κολόνα και να έχει θεμέλιο (ως διακοσμητική, το πιθανότερο είναι να μην έχει τίποτα από τα δύο)...



Κατά τα λοιπά, όλα γίνονται. Εξάλλου, αν μπορείς να βάλεις επίτονο, δεν χρειάζεσαι καμιά φοβερή σύνδεση, ούτε θεμέλια και οπλισμούς.





Υ.Γ: Είναι η δοκός, της δοκού, την δοκό (διόρθωσα και τον τίτλο)...

Edited Οκτώβριος 22 , 2012 by AlexisPap

[nikoscivil]

Τι ύψος εχει η κυκλική κολώνα?

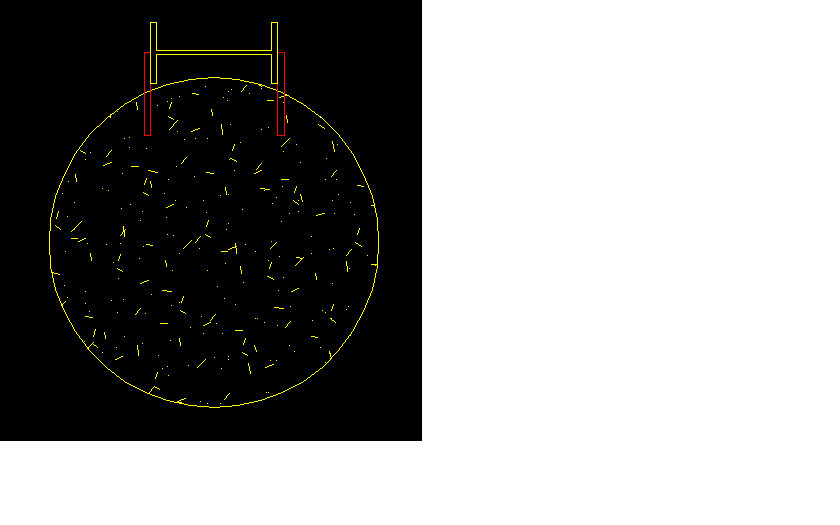

Θα μπορούσες να κάνεις οπές ανά 20 πόντους καθ' ύψος, σε βάθος 5-10 πόντους, να τοποθετήσεις βέργες Φ8 με ρητίνη και στη συνέχεια να κάνεις συγκόλληση της ΙPE επάνω σε αυτές τις βέργες...



Επισυνάπω και ένα πρόχειρο σκαριφηματάκι...

[Earl]

Αγαπητέ συνάδελφε σου δίνω υλικό μελέτης:



Συνδέσεις παραλαβής ροπής μεταξύ χαλύβδινων δοκών και υποστυλωμάτων Ο/Σ.

Φωτογραφίες !!!!

Λεπτομέρειες σύνδεσης μεταλλικής δοκού επί τοιχώματος Ο/Σ



Σε κάθε περίπτωση μεγάλη έμφαση σε αυτά που γράφει ο Αλέξης περί της θεμελίωσης!!! Αλέξη τι εννοείς "επίτονο";

Σε τούτη τη ζωή τα πάντα γίνονται..

[nikoscivil]

O επίτονος είναι συρματόσκοινο-αντιρίδα, καθημερινά τους συναντούμε στην πράξη, είναι αυτά τα καλώδια που αντιστηρίζουν τις κολώνες της ΔΕΗ...



Επί του πρακτέου, συνάδελφε Earl, επεξηγηματικότατες και πολύ ενδιαφέρουσες οι αναφορές που δίνεις (ιδιαίτερα οι φωτογραφίες!) απλά φαντάζομαι ότι ο άνθρωπος ψάχνει μια γρήγορη λύση για να κάνει την δουλειά του...εννοείται ότι μάλλον πάει για άοπλη η κολώνα...άλλωστε τι θα σηκώσει η IPE....σαν στήριξη για ένα καλώδιο 70 kg λειτουργεί....

[Earl]

Ευχαριστώ πολύ για την επεξήγηση! Τώρα κατάλαβα

*Οι φωτογραφίες τα σπάνε!! Καιρό είχα να βρω τόσο υλικό μαζεμένο!!

Edited Οκτώβριος 26 , 2012 by Earl

[Γιάννης]

Αν μέτρησα σωστά 14-15 φωτογραφία: Φαίνεται δοκός να στηρίζεται πάνω σε γωνιακό το οποίο έχει συγκολληθεί(???) πάνω στο υποστύλωμα? Ή δεν βλέπω καλά? Πάντως δεν φαίνονται πουθενά κοχλιώσεις...

Καθαρότερα φαίνεται και 3-4 φωτογραφίες πιο κάτω παρόμοια σύνδεση...

Edited Οκτώβριος 27 , 2012 by Γιάννης

[Ροδοπουλος]

Μία λύση που μοιάζει με αυτή του nikoscivil είναι να βάλουμε διαμπερείς ντίζες απο το πέλμα του IPE μέχρι το υποστυλωμα και να σφίξουμε με μία ροπή που εύκολα υπολογίζεται. Απο εκεί και πέρα μια τσιμεντοένεση στο κενό μεταξύ του IPE.
