Επέκταση υφιστάμενου εξώστη

[Ροδοπουλος]

εγω έκανα ποιοτικό έλεγχο αγκύρωσης των βλήτρων ώστε να καταλήξουμε στην σωστή ρητίνη, δοσολογία, μέθοδο έμπηξης των βλήτρων, το κωδικό της ρητίνης και την τελική οικονομοτεχνική ανάλυση. Ελέγξαμε 4 διαφορετικές ρητίνες απο 4 διαφορετικές εταιρίες. Υπάρχει συγκεκριμένη προδιαγραφή για την διαδικασία ελέγχου των βλήτρων. Την μελέτη την έκανε ο εξαιρετικός Αντώνης Κανελλόπουλος και την εφαρμογή ο Αχιλλέας Τεχνική.

Edited August 26, 2015 at 01:34 μμ by Ροδοπουλος

[Caan]

Πολύ δύσκολο να βρεις αρίδι μήκους 1.20μ..., θεωρώ ότι αποτελεί ειδικό εξοπλισμό όπως επίσης και δύσκολο να διατηρήσεις την οριζοντιότητα της διάτρησης σε τόσο μεγάλο μήκος, θέλει ειδικό εργαλείο (εκτός από το αρίδι).

Καμιά φωτογραφία από την δουλειά αυτή, για να την βλέπαμε? Ποια η γεωμετρία υφιστάμενου-νέου προβόλου? Μήπως έγινε διεύρυνση κατά πλάτος και όχι επέκταση στην διεύθυνση της πέταξης του προβόλου...?

[terry]

Και αντε τρυπησες.

Η ρητινη νομιζεις οτι γεμιζει ευκολα στο 1.2μ?

[antloukidis]

Kαι άντε το γέμισες



Πώς βάζεις μέσα τη ράβδο και αφήνεις μόνο τον αέρα να βγη και όχι η ρητίνη?

[terry]

Η τρυπα συνηθως γεμιζει στο 2/3 του μηκους της.

Εκει ΔΕΝ εχεις αερα (ή δεν πρεπει να εχεις).

Οση ρητινη βγαινει, γεμιζει το υπολοιπο μηκος της οπης.

[antloukidis]

Σε κάθετη τρύπα ναι, σε οριζόντια 1,2 μέτρα .....

[terry]

Και σε οριζοντια το ιδιο γινεται.

[Ροδοπουλος]

Φωτογραφίες θα προσπαθήσω να βάλω εφόσον πάρω έγκριση απο τον εργολάβο. Επι των θεμάτων που διατυπώσατε

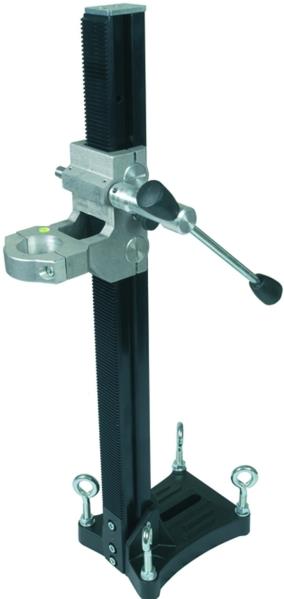

Η διάτρηση γίνεται σε τρεις φάσεις. Η αρίδα θα πρέπει να είναι Φ25 για το Φ20 οπλισμό. Στην αρχή τρυπάμε με μια 25 εκ. μετά με μια 80 εκ και τελειώνουμε με την 1,2 μέτρα. Η πρώτη και δευτερη διάτρηση γίνεται με βάση όπως αυτή της φωτό. Η τρίτη διάτρηση δεν έχει κανένα πρόβλημα όταν υπάρχει ήδη όδευση 80 εκ.



Η ρητίνη μπαίνει πάντα με ηλεκτρικό πιστόλι επειδή θα πρέπει να περάσει χωρίς άερα και ταυτόχρονα να ξεπεράσει το βάθος. Για το 1,2 μέτρα έγινε χρήση πλαστικού σωλήνα Φ12 που χρησιμοποιήθηκε σας οδηγός για την όδευση της ρητίνης. Το Φ12 στην Φ25 οπή επιτρέπει να εκτονώσουμε εύκολα τον συμπιεσμένο αέρα κατα την είσοδο της ρητίνης. Ο ρυθμός είναι ο ρυθμός εσπίεσης του πιστολιού και να τραβάμε τον οδηγό/σωλήνα προς τα έξω με την μισή ταχύτητα. Η διαδικασία αφορά της στάθμη 1,2 εως 0,3 μέτρα. Μετά κάνουμε την κλασσική ελικοειδή. Βασικό αλλά είναι μια άλλη συζήτηση, είναι το pot life ή ο χρόνος πολυμερισμού. Αυτό θα χρειαστεί να επιλεγεί ανάλογα με το συνεργείο. Συνήθως τα 30 λεπτά είναι ΟΚ.



Σε γενικές γραμμές είναι μια απλή διαδικασία, μελετητικά ορθή και αρκετά οικονομική αν αναλογιστεί κανείς τις εναλλακτικές.



Αρίδα 1.2 μέτρων υπάρχουν και δεν αποτελούν ιδιαίτερο εξοπλισμό. Συνήθως γίνεται χρήση αντάπτορα προέκτασης. Makita, Hilti έχουν και αρίδες 1150 και αντάπτορες. Τυπικό κόστος αντάπτορα SDS Max 55-60E για 800mm. Το μόνο που απαιτείται είναι ο μαγνητογράφος ώστε να ξέρουμε ακριβώς που τρυπάμε.

Edited August 27, 2015 at 03:57 μμ by Ροδοπουλος

[terry]

Δεν ξερω ποια ρητινη χρησιμοποιηθηκε, αλλα η καθε τρυπα θελει κοντα 500ml για να γεμισει.

Οχι οτι δεν γινεται, αλλα δεν ειναι ευκολα να ελεγκτει η πληρωση της οπης.

[Ροδοπουλος]

  On 27/8/2015 at 3:47 ΜΜ, terry said:

Δεν ξερω ποια ρητινη χρησιμοποιηθηκε, αλλα η καθε τρυπα θελει κοντα 500ml για να γεμισει.

Οχι οτι δεν γινεται, αλλα δεν ειναι ευκολα να ελεγκτει η πληρωση της οπης.



Δεν μπορώ να πω την ρητίνη διότι έγινε έλεγχος σε τέσσερις γνωστών εταιριών και οι 2 αστόχησαν στο half load retaining (φορτίζουμε με τον γρύλο στο 50% του φορτίου για 15 λεπτά και παρατηρούμε αν υπάρχει πτώση φορτίου). Η έλεγχος πλήρωσης είναι σχετικά απλός διότι τα φυσίγγια είναι προζυγισμένα και ξέρεις πόσο περίπου απαιτείται για να γεμίσει. Προφανώς Φ20 οπλισμός για εξώστη σε τέτοια πύκνωση και 1,2 μ βάθος έμπηξης επιτρέπει ένα αρκετά μεγάλο συντελεστή ασφαλείας. Αν θυμάμαι με τον Αντώνη είχαμε υπολογίσει περίπου 2,8.

Edited August 27, 2015 at 04:06 μμ by Ροδοπουλος
