Υπόδειγμα Διαγράμματος Γεωμετρικών Μεταβολών για Κτηματολόγιο

[Polytexnitis]

Καλησπέρα, ένα ΔΓΜ κατευθείαν για όλα που θα φαίνεται η τελική εικόνα.

[Dudu1993]

Καλημέρα στην ομάδα.

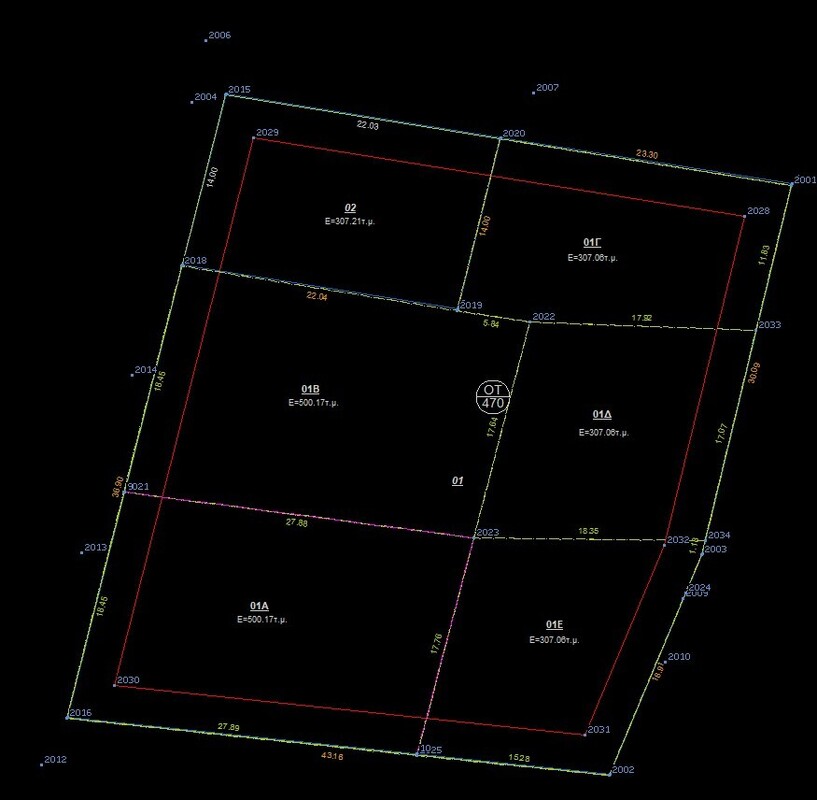

Έχω ένα οικόπεδο το οποίο θέλω να το κατατμήσω σε 5 οικόπεδα. Θα προσκομιστεί ένα ΔΓΜ για κατάτμηση κατά την άποψη μου, όμως δυσκολεύομαι στο πως θα δείξω τη πολυγωνική LINE_XM που στη δική μου περίπτωση θα είναι πολλές LINE_XM . Επισυνάπτεται φωτογραφία.

[tetris]

Ποιός είπε ότι η συγκεκριμένη πολυγωνική πρέπει να είναι συνεχόμενη?

Απλώς, κάθε γραμμή κατάτμησης θα σχεδιάζεται ως ανοιχτή πολυγωνική



[Dudu1993]

Τι μπορεί να φταίει σε αυτή τη περίπτωση ;

• Τα παρακάτω επίπεδα υπολείπονται του PST_KAEK πολυγώνου:
• • •   Layer LINE_XM

Edited November 6, 2024 at 03:44 μμ by Dudu1993

[tetris]

Οι γραμμές του layer LINE_XM πρέπει να φτάνουν έως τα όρια του PST_KAEK.

[Dudu1993]

Φτάνουν αυτό ειναι το θέμα το έχω ελέγξχει. Στη φωτογραφία φαίνεται το PST_KAEK με τις πολυγωνικές LINE_XM

Edited November 6, 2024 at 04:41 μμ by Dudu1993

[tetris]

για κάνε extend στα άκρα, μήπως κάπου δεν υπάρχει επαφή

[Dudu1993]

Το έκανα. Το μόνο που πάει το μυαλό μου είναι σε ένα σημείο που τη LINE_XM τη κολλάω στο όριο PST_KAEK ενώ το TOPO_PROP_NEW πάει αλλού.

Με magenta είναι το LINE_XM

ΜΕ καφέ το PST_KAEK και με πράσσινο το TOPO_PROP_NEW

[tetris]

για δες και τα περιγράμματα στο DGM_PROP_FINAL

[avgoust]

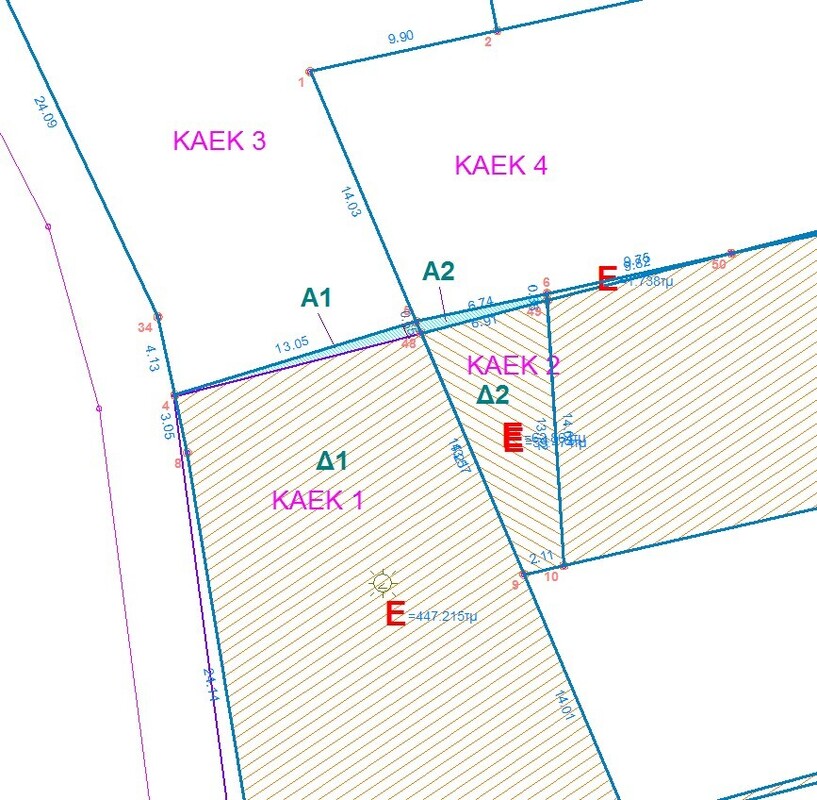

Κατά την σύνταξη ΔΓΜ διόρθωσης ορίων , τα ΚΑΕΚ 1 και 2 διεκδικούνται σχεδόν στο σύνολο τους  (τμήματα Δ1 και Δ2 κοκκινο χρωμα ).

Μετά την διόρθωση θα περισσεύουν οι ασήμαντες εδαφικές λωρίδες με γαλάζιο χρώμα Α1 και Α2 μέγιστου πλάτους 0,65 m.

Έχω το δικαίωμα να αποδώσω μονομερώς τα Α1 και Α2 στα όμορα ΚΑΕΚ 3 και 4 και να εμφανίσω τα ΚΑΕΚ 1 και 2 ως καταργούμενα ?
