Οριζόντια Δυσκαμψία Πλαισίου

[Butcher]

Γνωρίζει κάποιος να μου απαντήσει από ποιά σχέση δίνεται η οριζόντια δυσκαμψία του αμφίπακτου πλαισίου που φαίνεται στο σχήμα?


h: μήκος στύλων

L: μήκος ζυγώματος

I: ροπή αδράνειας στύλων

J: ροπή αδράνειας ζυγώματος

• Η σχέση που παραθέτω στο αρχείο "word" είναι σωστή??word.doc


ΥΓ: Παρακαλώ να απαντήσουν όσοι γνωρίζουν το θέμα με σιγουριά

[Αλέξανδρος]

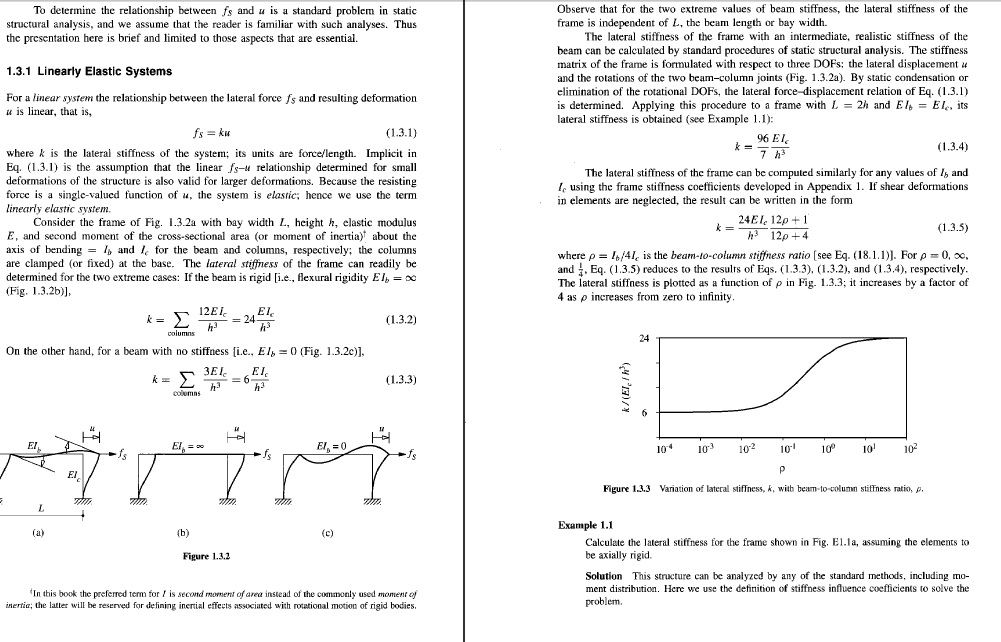

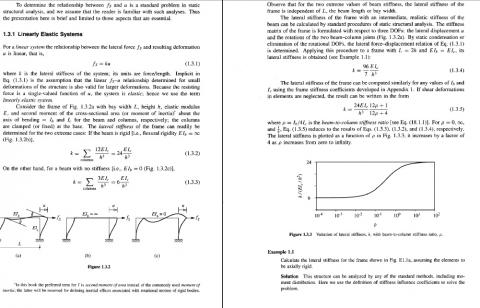

Από το βιβλίο του Chopra, η δυσκαμψία ενος πλαισίου βρίσκεται από τη σχέση που δίνω στο επισυναπτόμενο αρχείο

[loser]

οτι λεει ο αλεξανδρος ειναι σωστο αλλα μπορεις να κανεις και επιλυση με μεθοδο μετακινησεων με 3 βαθμους ελευθεριας σε αυτο το επιπεδο πλαισιακι για να βρεις την δυσκαμψια του πλαισιου .

[gedrag]

Και οι 2 σχέσεις (Butcher, Αλέξανδρος) είναι σωστότατες.

[Butcher]

thank's συνάδελφοι

[JEK]

Γιατί στον τύπο του Chopra δεν εισάγεται το μήκος ζυγώματος;

[Αλέξανδρος]

Είναι η απλοποιημένη έκφραση για L=2h

[JEK]

Σωστά. Ευχαριστώ.

[Alexios]

δ = (1/Ε*Jυπ)*W*h³/6*{c³+(1-c)³} + (1/Ε*Jδοκ)*W*h²*L/12*(1-c)²

όπου W = οριζόντια δύναμη ζυγώματος

δ = οριζόντια μετακίνηση ζυγώματος

c = (3*κ+1)/(6*κ+1) κ = (Jδοκ/ Jυπ)*(h/L)

Για δ =1 W = 1 / [ (1/Ε*Jυπ)*h³/6*{c³+(1-c)³} + (1/Ε*Jδοκ)*h²*L/12*(1-c)²]

είναι ο δείκτης αντίστασης ή δείκτης ακαμψίας του πλαισίου.

Για Jδοκ= Jυπ και L=2*h à W = (Ε*Jυπ)/ h³*96/7
