Υπολογισμός U σε κατοικία με τοίχους τσατμά

[emnikol]

Συνάδελφοι,

Καλούμαι να εκδώσω Π.Ε.Α. για μία κατοικία οι τοίχοι της οποίας αποτελούνται από ξύλινο σκελετό,

όπου έχουν καρφωθεί μικροί παράλληλοι πήχεις που έχουν επιχρισθεί με ασβεστοκονίαμα, και το εσωτερικό κενό που σχηματίζεται

είναι πληρωμένο με ψιλοκομμένο άχυρο, χόρτα και μικρά χαλίκια. Τους τοίχους αυτούς τους ονομάζουν τσατμάδες.

Έχει τύχει σε κάποιον κάτι τέτοιο; Πως μπορώ να το αντιμετωπίσω για να υπολογίσω το U τους;



Ευχαριστώ

[panos-vicious]

Μήπως σαν "Αργολιθοδομή επενδεδυμένη με γυψοσανίδα, χωρίς μόνωση";

[ikaros13]

Τι είναι αυτό καλύβα?



Στην ΤΟΤΕΕ 2 σελ 50 (αν δεν κάνω λάθος), έχει τιμές θερμικής αγωγιμότητας για διάφορα ξύλα. Δες μήπως μπορείς από εκεί με ανάλυση να υπολογίσεις τα U σου

[emnikol]

Πάνο,

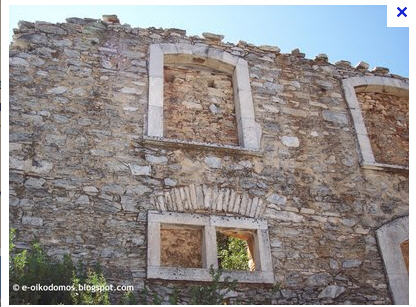

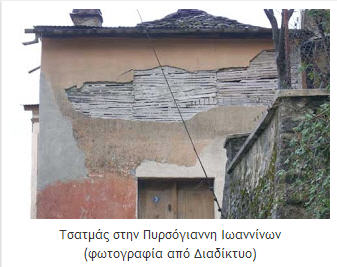

Δες τις φωτογραφίες που επισυνάπτω. Νομίζω ότι δεν μπορώ να κάνω την προσομοίωση που λες γιατί η αργολιθοδομή είναι τελείως διαφορετική από τον τσατμά.





@ikaros13,



Όχι είναι κανονικό σπίτι και υπάρχουν χιλιάδες απ' αυτά σε πολλές περιοχές της Ελλάδας.

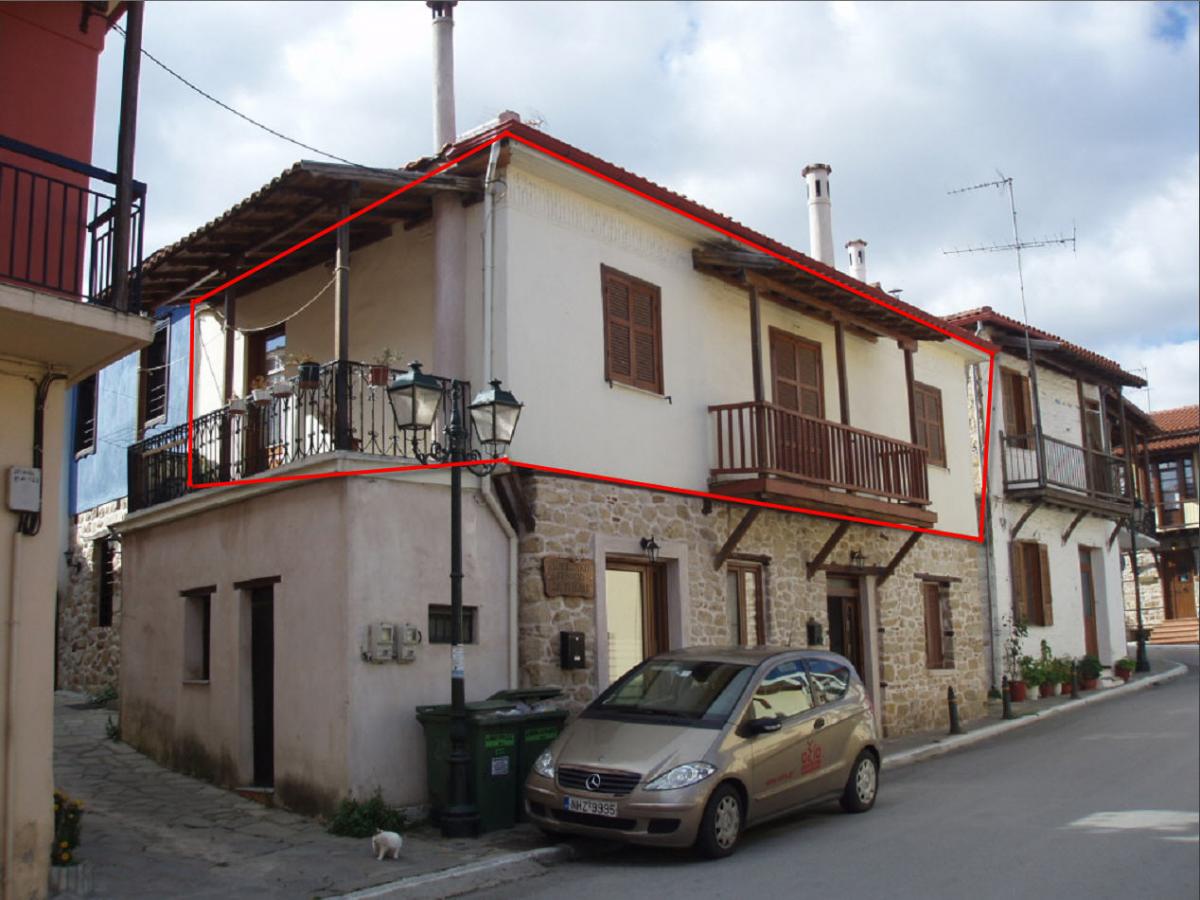

Το συγκεκριμένο που ελέγχω είναι αυτό στην φωτογραφία στον 1ο όροφο.



Όπως μου είπαν ο τοίχος αποτελείται από ξύλα από την μία πλευρά, ξύλα από την άλλη και τον ενδιάμεσο χώρο τον γέμιζαν με χόρτα ή άχυρα και λίγα χαλίκια. Μετά το σοβάντιζαν.

Edited Νοέμβριος 12 , 2012 by emnikol

[kostas K]

Συνάδελφοι,

Καλούμαι να εκδώσω Π.Ε.Α. για μία κατοικία οι τοίχοι της οποίας αποτελούνται από ξύλινο σκελετό,

όπου έχουν καρφωθεί μικροί παράλληλοι πήχεις που έχουν επιχρισθεί με ασβεστοκονίαμα, και το εσωτερικό κενό που σχηματίζεται

είναι πληρωμένο με ψιλοκομμένο άχυρο, χόρτα και μικρά χαλίκια. Τους τοίχους αυτούς τους ονομάζουν τσατμάδες.

Έχει τύχει σε κάποιον κάτι τέτοιο; Πως μπορώ να το αντιμετωπίσω για να υπολογίσω το U τους;



Ευχαριστώ



TOTEE 2 Yλικό 1.3.2. Πηλός μπαγδατί. Εκτιμάς πάχη (σε στέγες είναι 2-3 πόντοι το πολύ), προσθέτεις 1 πόντο ασβεστοκονίαμα και τους συντελεστές R και βρίσκεις U από τη σχέση 2.12

[panos-vicious]

+1 κι έλεγα τι στα κομμάτια είναι αυτό το πράγμα που λέει "πηλός μπαγδατί". Μάλιστα και στρώσεις ξύλου (καμιά φορά βάζαν και καλάμια) δεν λογαριάζεις;

[OTTO_engine]

να ρωτησω κατι πανω σαυτο?

για να χει σημασια ο υπολογισμος του U δε πρεπει το υλικο

να χει μια συνεχεια? και σχετικη ομοιογενεια?

τα καλαμια δεν αφηνουν κενα? και καποιες φορες κ τα ξυλα σαυτες τις κατασκευες?

μηπως δε χρειαζεται ο υπολογισμος του U για τα καλαμια λεω...

χορτα γεμισματα σοβαδες οκ....



τι λετε εσεις?

[panos-vicious]

Μάλλον εδώ κολλάει η παράγραφος 2.1.9 της ΤΟΤΕΕ 20701-2/2010. Που όμως ο υπολογισμός είναι άστα να πάνε.

[katrmp]

πάντως αφού η τοτεε λέει ότι ο επιθεωρητής αν δεν υπάρχει στον πίνακα 3.4 η πρός επιθεωρηση επιφάνεια μπορεί να επιλέξει πλησιέστερη διατομή από τον πίνακα 3.4 γιατι δεν το κάνεις?

π.χ αν έχεις στέγη ξύλινη με ασφαλτικό κεραμύδι να πάρεις από τον πίνακα τιμή για ξύλινη στέγη με κεραμύδι πού είναι πιό κοντά?

έτσι κι αλλιώς και υπολογιστικά δεν είναι απόλυτα σωστά.

[emnikol]

πάντως αφού η τοτεε λέει ότι ο επιθεωρητής αν δεν υπάρχει στον πίνακα 3.4 η πρός επιθεωρηση επιφάνεια μπορεί να επιλέξει πλησιέστερη διατομή από τον πίνακα 3.4 γιατι δεν το κάνεις?

π.χ αν έχεις στέγη ξύλινη με ασφαλτικό κεραμύδι να πάρεις από τον πίνακα τιμή για ξύλινη στέγη με κεραμύδι πού είναι πιό κοντά?

έτσι κι αλλιώς και υπολογιστικά δεν είναι απόλυτα σωστά.



οπότε για τους κατακόρυφους τοίχους όπως τους περιέγραψα εσύ με ποιούς θα τους προσομοίαζες από τον πίνακα 3.4;
