Γενικές ερωτήσεις για ηλεκτρολογικό υλικό

[taradoula9595]

Καλημέρα



Παραθέτω 3 εικόνες που δείχνουν έναν μονοφασικό πίνακα.

1 είναι η πάνω σειρά. 2 η μεσαία και 3 η κάτω.

(είναι 3 εικόνες - συγνώμη - δεν μπορούσα κάτι καλύτερο)



Θα ήθελα να ρωτήσω μερικά πράγματα μη όντας ηλεκτρολόγος μηχανικός και ας με συγχωρέσουν οι πλέον ειδίμονες εάν επαναλαμβάνω κάτι ή κουράζω. Θεωρώ όμως ότι είναι χρήσιμο όλοι να καταλάβουν τι συμβαίνει με τον πίνακα που έχουν στο σπίτι τους και τι σημαίνουν οι ενδείξεις όλων αυτών των διακοπτών.

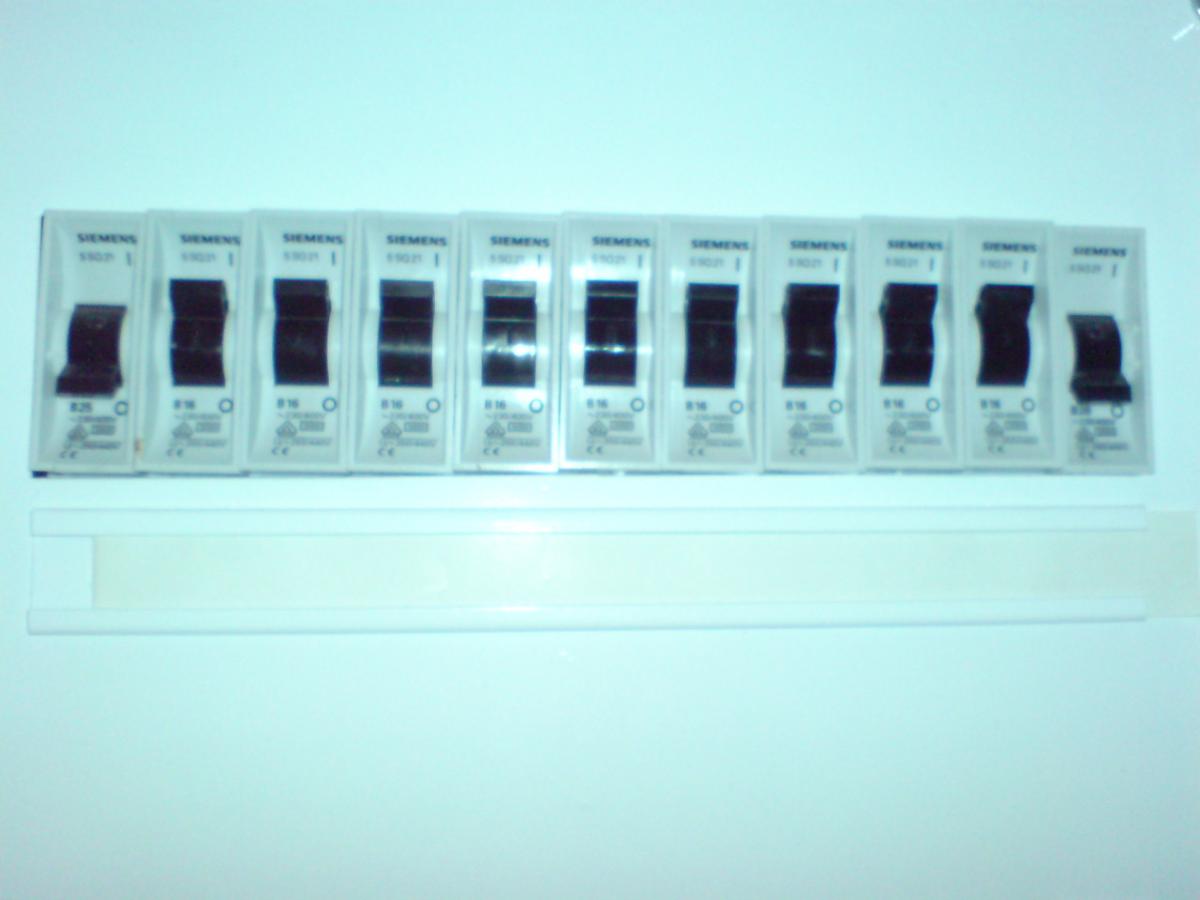

Ερώτηση 1η: Η πάνω σειρά λέγονται ασφαλειοδιακόπτες ή μικροαυτόματοι? (Νομίζω μικροαυτόματοι καθόσον ξέρω ότι οι μικροαυτόματοι χαρακτηρίζονται με τα γράμματα B, C, D).



Ερώτηση 2η: Όντας και αγγλομαθής, είναι σωστή η απόδοση των όρων ασφαλειοδιακόπτης και μικροαυτόματος από circuit breaker και mini circuit breaker?

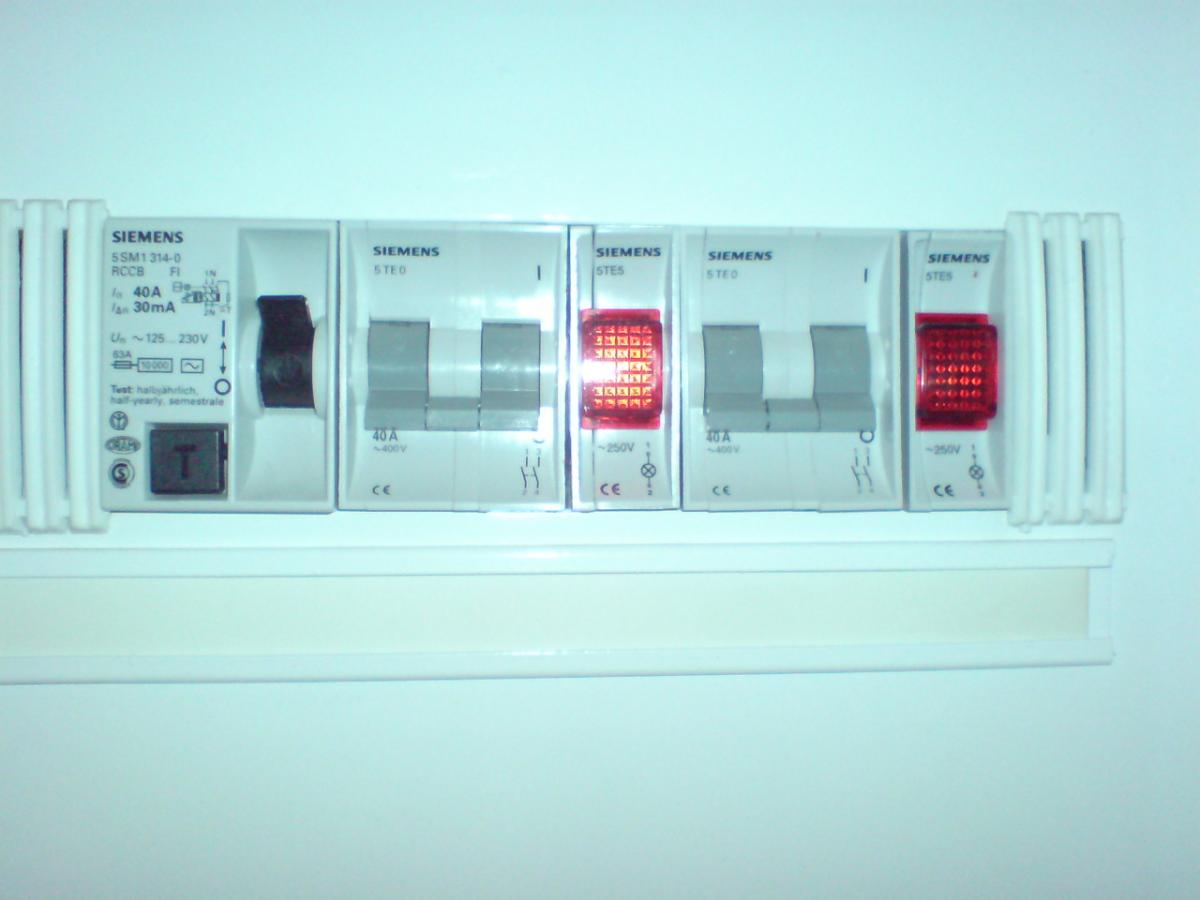

Ερώτηση 3η: Μπορεί κάποιος να μας πει τι βλέπουμε στη δεύτερη εικόνα? Δηλαδή από αριστερά είναι το ρελέ-- οι άλλοι διακόπτες τι είναι? Δεν πρέπει να είναι μικροαυτόματοι. Είναι ασφαλειοδιακόπτες? Και γιατί ενώ είναι κατεβασμένοι το ένα led έχει φως?

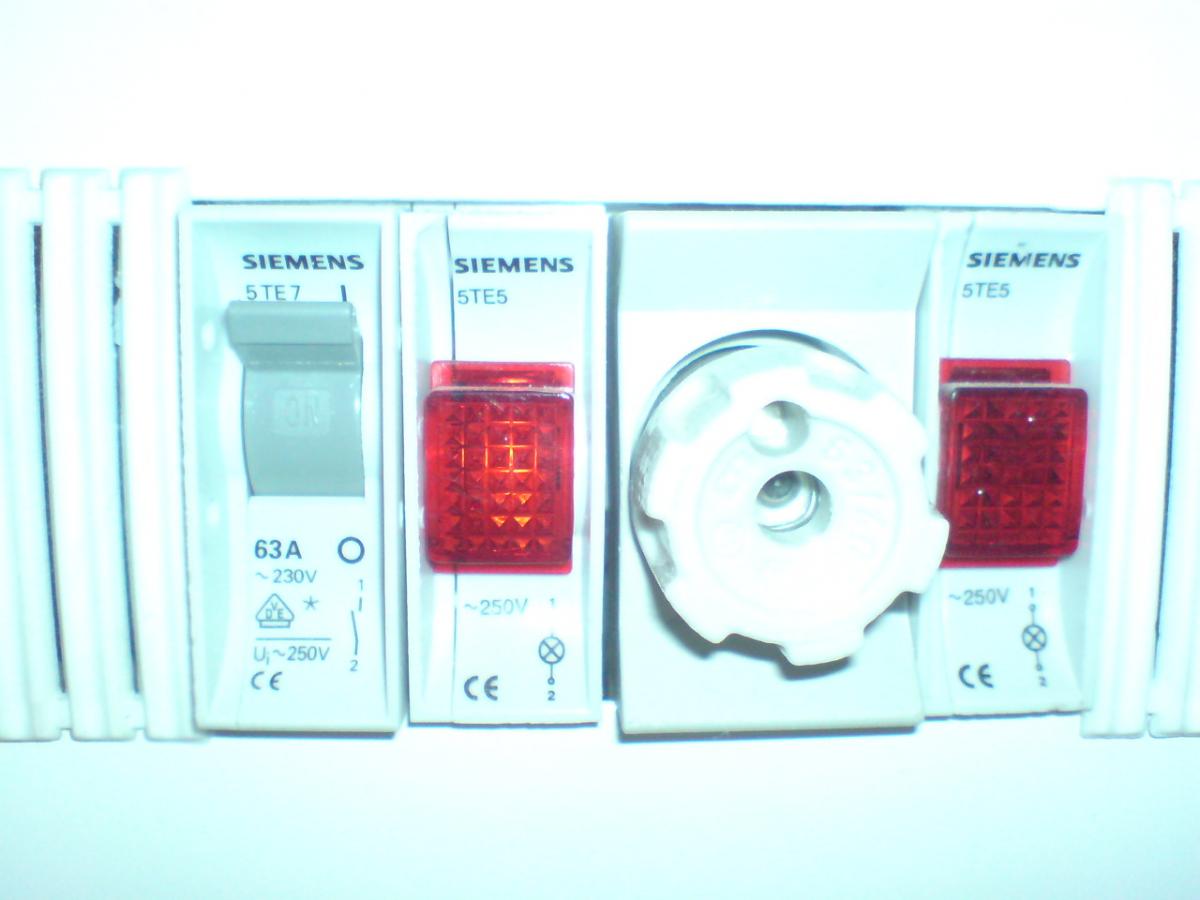

Στην εικόνα 3 βλέπουμε την ασφάλεια της γκαρσονιέρας. 230V μονή φάση λοιπόν. και 63A (μεγαλύτερα Amp από το συνηθισμένο 40 νομίζω της μονής φάσης). Και δίπλα δεξιά ακριβώς δεν ξέρω πως το ονομάζουν αυτόν το διακόπτη (Ερώτηση 4η????????) οι ηλεκτρολόγοι αλλά είναι πρόβλεψη για 3φασικό.



Λένε ότι η ημιμάθεια είναι χειρότερη από την αμάθεια.

Ας είναι κάποιος να μας φωτίσει και να μας ξεδιαλύνει αυτά τα πράγματα ώστε να μπορέσουμε να μην κάνουμε τυχόν λάθη που είναι και ε΄πικίνδυνα και μπορεί και να προβούν μοιραία σε ένα σπιτικό.

[deathlok]

1) Μιρκοαυτόματοι και αγγλικά mini circuit breaker (γράφουν αρκετοί πάνω mcb)

2) Διπολικοί διακόπτες για χειρισμό (λογικά θερμοσίφωνο και κουζίνα)

3) Διακόπτης 63Α



Πρόβλεψη για τριφασικό;;;; Δεν νομίζω Μάλλον φωτάκι για το νυχτερινό είναι

Η γενική ασφάλεια είναι η βιδωτή και όχι το διακοπτάκη δίπλα της.



Ενδέχεται να υπάρχουν λάθη γιατί οι φωτογραφίες δεν είναι καθαρές.

[nikmmech]

1. Μικροαυτόματος ή αυτόματη ασφάλεια ή διακόπτης ισχύος

2. Στην δεύτερη εικόνα έχεις διπολικούς διακόπτες φορτίου ή διακόπτες πιο συνηθισμένα. Όπως λέει και ο deathlok είναι μόνο για χειρισμό. ΔΕΝ ΕΙΝΑΙ αυτόματες ασφάλειες όπως οι μικροαυτόματοι. Δηλ. δεν περιέχουν θερμικό ή ηλεκτρομαγνητικό στοιχείο αυτοματισμού για διακοπή σε περίπτωση υπέρβασης της αναγραφόμενης έντασης του ρεύματος, όπως στην πρώτη σειρά.

3. Στην τρίτη εικόνα έχεις και πάλι διακόπτη φορτίου ή διακόπτη αλλιώς, έπειτα τηκτή ασφάλεια τύπου ΝΕΟΖΕD και μάλλον δεξιά της είναι η λυχνία μειωμένου τιμολογίου.

4. Oι ασφαλειοδιακόπτες συνδιάζουν διακόπτη φορτίου και ασφάλεια. Γενικά δεν θα τον βρεις σε οικιακές εγκαταστάσεις. Δεν έχεις κάτι τέτοιο εδώ.

Edited Δεκέμβριος 7 , 2012 by nikmmech

[taradoula9595]

Thanks

Και γενικά οι διακόπτες λέγονται circuit breakers?

Στην 3 εικόνα σε αυτό τον στρογγυλό διακόπτη γράφει πάνω 63Α/400V, για αυτό και είπα πρόβλεψη για τριφασικό.

Το διακοπτάκι που λες, που είναι δίπλα στο στρογγυλό διακόπτη, με αυτό μου λέει, κλείνει το γενικό του σπιτιού.



Συνάδελφε deathlok τους διπολικούς διακόπτες χειρισμού που λες, πώς τους λέμε στα αγγλικά?



Συνεπώς για να ανοίξουμε π.χ. το θεσμοσίφωνο σημαίνει πως πρώτα θα πρέπει να ανεβάσουμε το mcb 20Α (1η σειρά)

και κατόπιν το διακόπτη χειρισμού του (2η σειρά). Σωστά?

Σε περίπτωση βραχυκυκλώματος τι ακριβώς θα λάβει χώρα (σε αυτό ακριβώς το παράδειγμα)?

Δηλαδή ποιοι διακόπτες θα πέσουν?

[nikmmech]

Circuit Breakers ονομάζονται οι μικροαυτόματοι όχι οι διακόπτες φορτίου. Η βάση NEOZED είναι κατασκευασμένη να λειτουργεί μέχρι αυτά τα όρια έντασης και τάσης-δεν σχετίζεται με μονοφασική ή τριφασική παροχή.



Το θερμοσίφωνα τον χειρίζεσαι όπως λες. Σε βραχυκύκλωμα (για να μην πολυαναλυθεί) θα διακόψει ο μικροαυτόματος στην πρώτη σειρά. Υπό προϋποθέσεις μπορεί να μην διακόψει, οπότε ή θα καεί η τηκτή NEOZED ή η ασφάλεια στον μετρητή της ΔΕΗ.





ΥΣ. Το "στρογγυλό" δεν είναι διακόπτης! Πώμα που περιέχει την τηκτή ασφάλεια NEOZED είναι.

Edited Δεκέμβριος 7 , 2012 by nikmmech

[taradoula9595]

Circuit Breakers ονομάζονται οι μικροαυτόματοι όχι οι διακόπτες φορτίου.

Με μπέρδεψε λίγο η παραπάνω πρόταση σου.



Είχα την εντύπωση για την οποία επιδιώκω να επιβεβαιώσω (αν είναι) ότι:

Λέγοντας mini circuit breaker εννοούμε το μικροαυτόματο. (σε συσχετισμό και το mini --- > μικρο)

και λέγοντας circuit breaker εννοούμε τον απλό διακόπτη (διακόπτη κυκλώματος - φορτίου).



Μπορείς να το αποκαταστήσεις?

[nikmmech]

Ο όρος mini αναφέρεται στο μέγεθος μόνο. Mini είναι αυτοί που τοποθετούνται σε ράγα. Υπάρχουν όμως και μέσης και υψηλής τάσης με ανάλογο μέγεθος. Ο διακόπτης φορτίου για ράγα συνήθως αναφέρεται switch.

[taradoula9595]

thank you

very clear for the time being



όλη η 1 εικόνα: mcbs

η εικόνα 2: relay + switches

η εικόνα 3: central switch

[nikmmech]

Εικόνα 3 : central switch + fuse



και



Εικόνα 2: residual-current device (RCD) + switches

Edited Δεκέμβριος 7 , 2012 by nikmmech

[nvel]

_{main όχι central}
