Γενικές ερωτήσεις για ηλεκτρολογικό υλικό

[cdr]

1 μικροαυτοαμτοι =miniature circuit breaker( MCB )

2 διακοπτης διαρροης = Residual curent device (RCDs)+διακοπτης φορτιου =load switch

3 διακοπτης φορτιου ( γενικος πινακα >λυχνια παρουσιας πριν την ασφαλεια για ελεγχο παρουσιας τασης πριν απο αυτην>τηκτο φυσιγγειο >λυχνια παρουσιας μετα την ασφαλεια για να ξερουμε οτι καηκε ,και οχι διακοπη η κατι αλλο εξω απο τον πινακα μας )

Edited Δεκέμβριος 7 , 2012 by cdr

[taradoula9595]

Καλημέρα



Συνεχίζω, παραθέτοντας 3 εικόνες που δείχνουν έναν τριφασικό πίνακα.

1 είναι η πάνω σειρά. 2 η μεσαία και 3 η κάτω.

(είναι 3 εικόνες - συγνώμη - δεν μπορούσα κάτι καλύτερο).

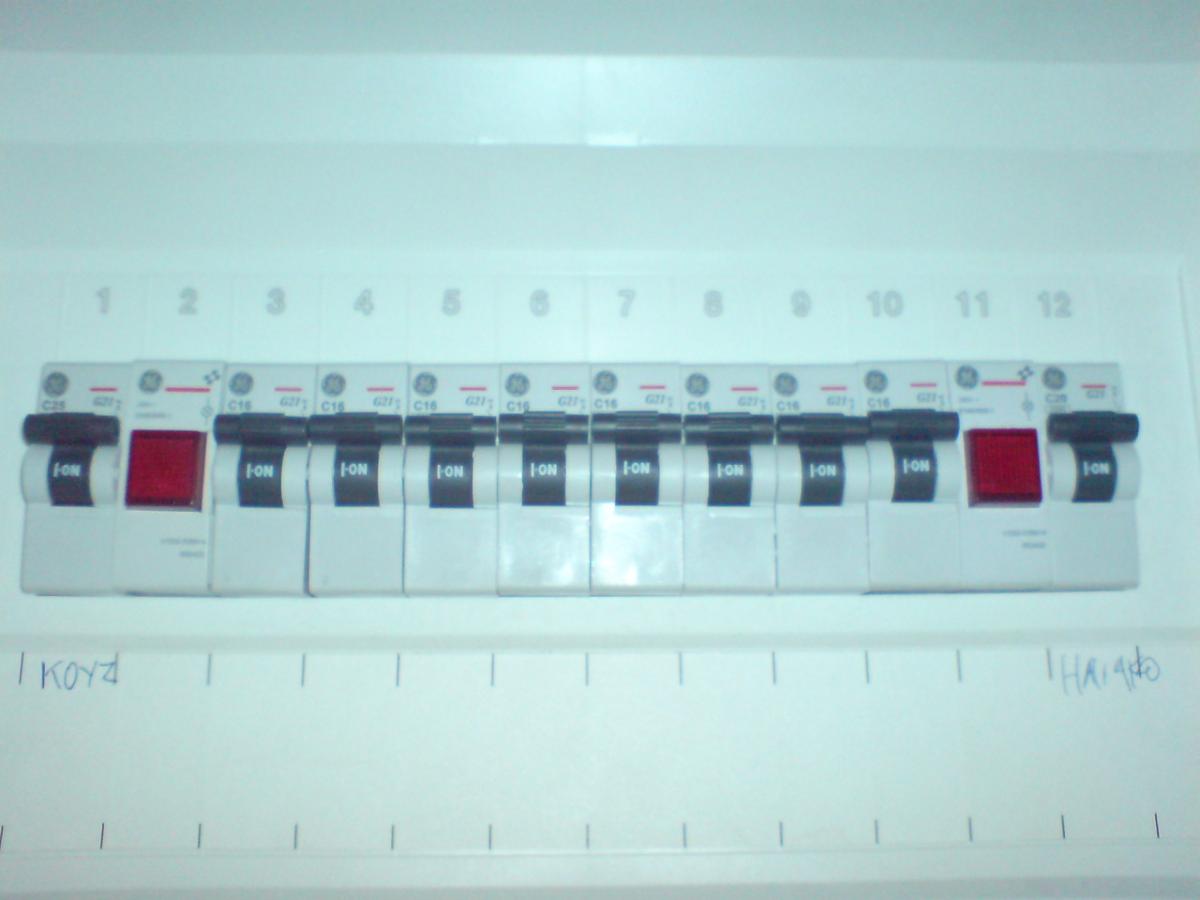

Εικόνα 1: mcbs με 16Α τα φώτα και 25Α η κουζίνα και 20Α ο θερμοσίφωνας

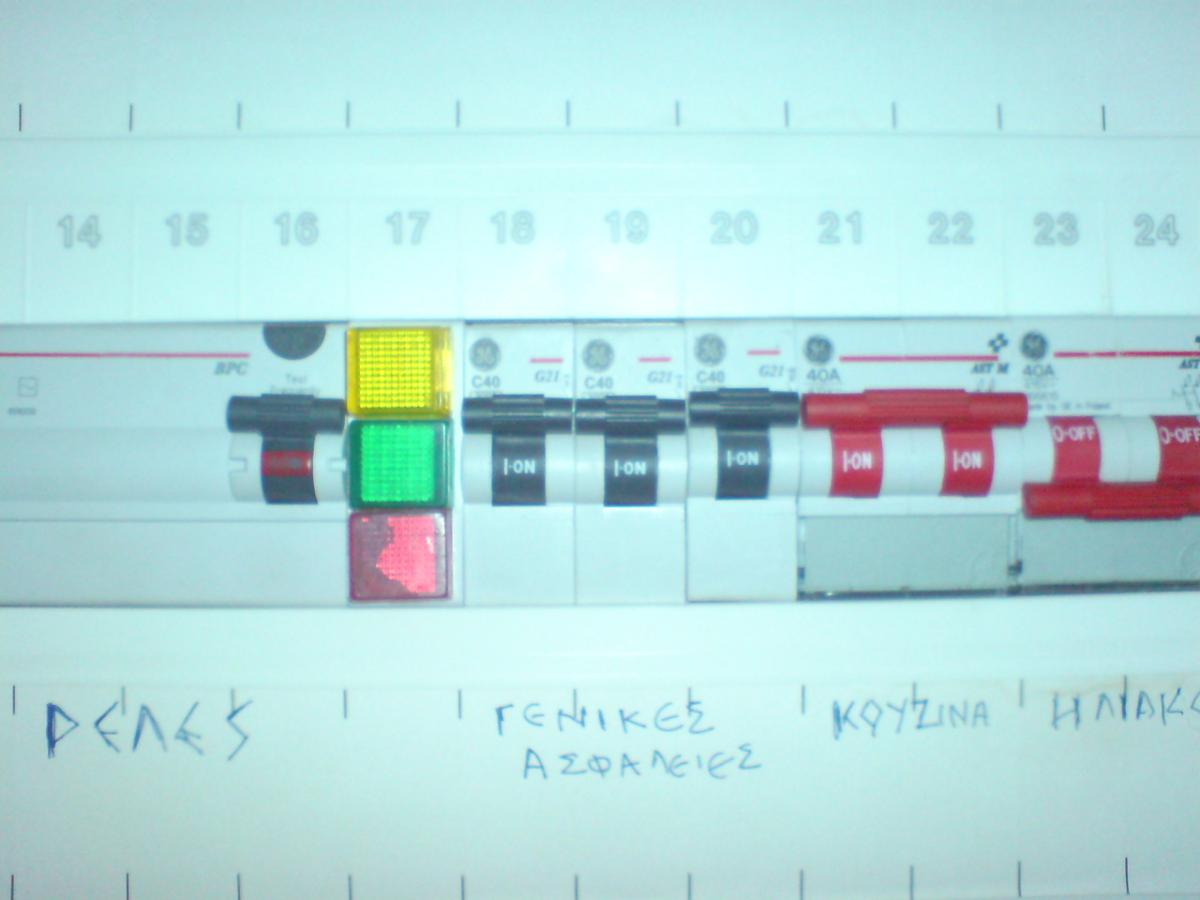

Εικόνα 2: από αριστερά, RCD, mcb κάθε φάσης ???????? switch κουζίνας, switch θερμοσίφωνα.

Ας μας πει κάποιος να καταλάβουμε πώς εξηγείται θεωρητικώς, γιατί έχουμε 40Α στο switch της κουζίνας, και 25Α στο αντίστοιχο mcb?

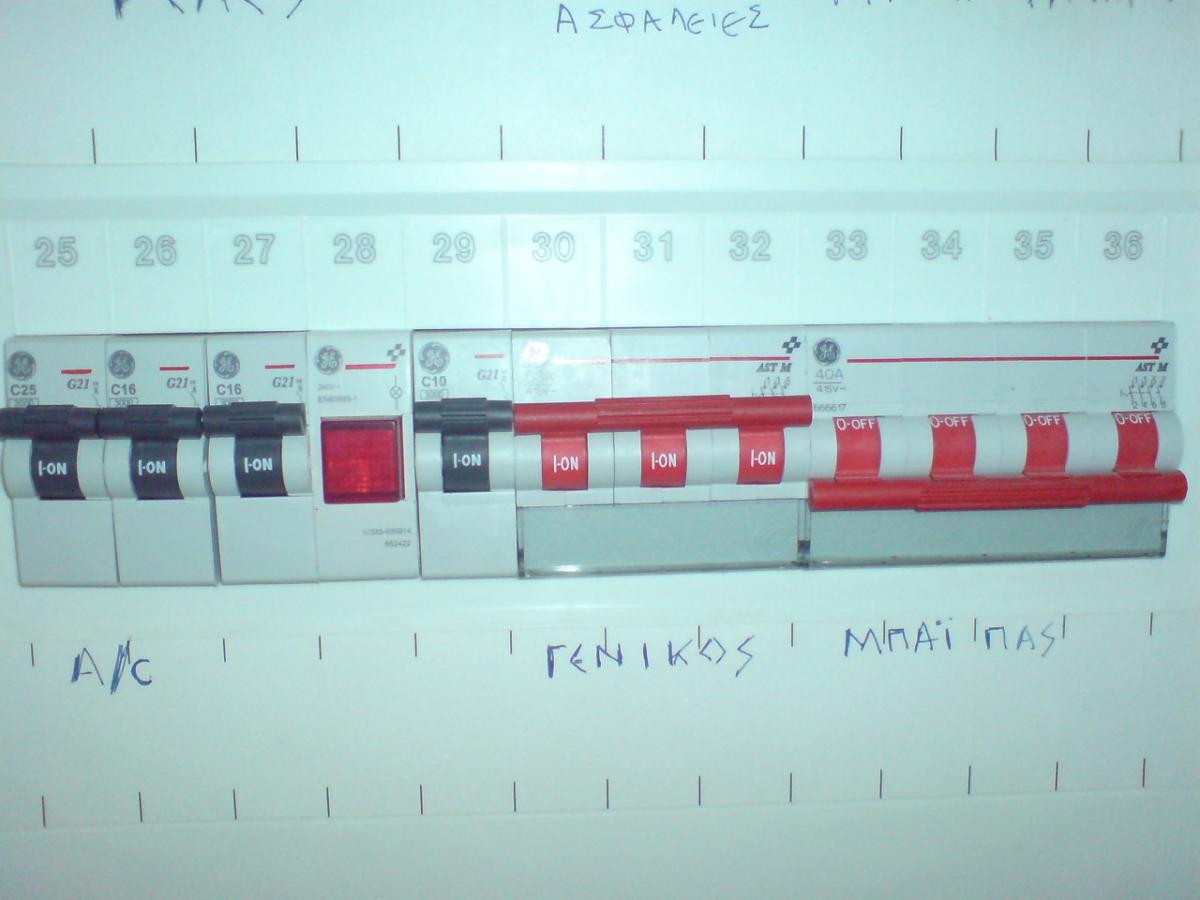

Εικόνα 3: mcb A/C, 2 mcb 16A, ένδειξη led νυχτερινού, mcb 10A (δεν ξέρω τι μπορεί να εξυπηρετεί), main switch 63A/415V, bypass



Ερώτηση 1: Αυτό που ειπώθηκε και παραπάνω... πώς εξηγείται θεωρητικά ότι το mcb έίναι λιγότερων Ampere από τον αντίστοιχο switch?

Ερώτηση 2: Το bypass είχε πει ο ηλεκτρολόγος ότι βοηθάει αλλά δεν θυμάμαι σε τι...Μία φορά μάλιστα που κατ΄΄α λάθος ΄πήγε κάποιος να ανεβάσει τον switch του θερμοσίφωνα (για να ζεσταθεί το νερό, --- που είναι ακριβώς από πάνω από το bypass), το χέρι κατ΄΄α λάθος ανέβασε αντ' αυτού το bypass και έπεσε το ρεύμα. Χρειάστεηκε μετά κόπου έως να καταλάβουμε τι έγινε, να πάμε στην είσοδο της πολυκατοικίας να ανεβάσουμε το ρολόι από εκεί.

Ερώτηση 3: Τα mcb της 2ης φωτογραφίας των 40A είναι κάθε φάσης? Εάν πέσει κάποιο από αυτά από τι θα προέρχεται ?

[deathlok]

χωρίς παρεξήγηση αλλά έχεις μαύρα μεσάνυχτα πάρε ένα βιβλίο για αρχή.



Για παράδειγμα ένα με λογική τιμή



Εσωτερικές Ηλεκτρικές Εγκαταστάσεις Τόμος Α



Φιλίππου Δημόπουλος



27,75 (γράφει το δικό μου τώρα μπορεί να είναι και πιο φτηνό)

Edited Δεκέμβριος 11 , 2012 by deathlok

[Mixalis1988]

Καλημέρα



Συνεχίζω, παραθέτοντας 3 εικόνες που δείχνουν έναν τριφασικό πίνακα.

1 είναι η πάνω σειρά. 2 η μεσαία και 3 η κάτω.

(είναι 3 εικόνες - συγνώμη - δεν μπορούσα κάτι καλύτερο).



Εικόνα 1: mcbs με 16Α τα φώτα και 25Α η κουζίνα και 20Α ο θερμοσίφωνας

Εικόνα 2: από αριστερά, RCD, mcb κάθε φάσης ???????? switch κουζίνας, switch θερμοσίφωνα.

Ας μας πει κάποιος να καταλάβουμε πώς εξηγείται θεωρητικώς, γιατί έχουμε 40Α στο switch της κουζίνας, και 25Α στο αντίστοιχο mcb?

Εικόνα 3: mcb A/C, 2 mcb 16A, ένδειξη led νυχτερινού, mcb 10A (δεν ξέρω τι μπορεί να εξυπηρετεί), main switch 63A/415V, bypass



Ερώτηση 1: Αυτό που ειπώθηκε και παραπάνω... πώς εξηγείται θεωρητικά ότι το mcb έίναι λιγότερων Ampere από τον αντίστοιχο switch?

Ερώτηση 2: Το bypass είχε πει ο ηλεκτρολόγος ότι βοηθάει αλλά δεν θυμάμαι σε τι...Μία φορά μάλιστα που κατ΄΄α λάθος ΄πήγε κάποιος να ανεβάσει τον switch του θερμοσίφωνα (για να ζεσταθεί το νερό, --- που είναι ακριβώς από πάνω από το bypass), το χέρι κατ΄΄α λάθος ανέβασε αντ' αυτού το bypass και έπεσε το ρεύμα. Χρειάστεηκε μετά κόπου έως να καταλάβουμε τι έγινε, να πάμε στην είσοδο της πολυκατοικίας να ανεβάσουμε το ρολόι από εκεί.

Ερώτηση 3: Τα mcb της 2ης φωτογραφίας των 40A είναι κάθε φάσης? Εάν πέσει κάποιο από αυτά από τι θα προέρχεται ?

1.Κατα κανονα οι τιμες των διακοπτων μπαινουν μια ταξης μεγεθους μεγαλυτερης των ασφαλειων.Με τους διακοπτες κανουμε ζευξη η αποζευξη ενος κυκλωματος (και οχι με mcb) και γι αυτο ειναι μια ταξης μεγεθους παραπανω ωστε να αντεχουν οι επαφες τους.



2.Το bypass βοηθαει στο να στειλεις καποιον στον αλλον κοσμο μια ωρα νωριτερα.Αυτο που κανει ειναι να παρακαμπτει το ρελε διαφυγης.Σε περιπτωση μιας διαρροης το σηκωνεις μεχρι να βρεθει η βλαβη ωστε μεχρι τοτε να μην μεινεις απο ρευμα.Απαγορευεται δια ροπαλου απ τους κανονισμους εσωτερικων εγκαταστασεων να εγκαθιστατε σε πινακες.Για να επεσε η ασφαλεια του ρολογιου της ΔΕΗ καποιο λαθος εχει κανει ο ηλεκτρολογος στην συνδεση του.



3.Ναι ασφαλιζουν καθε φαση.Πεφτει απο βραχυκυκλωμα η υπερφορτωση.



4.mcb 10Α τριτη σειρα κατα πασα πιθανοτητα πρεπει να ασφαλιζει την ενδεικτικη λυχνια του νυχτερινου.



Τα κυκλωματα φωτισμου ασφαλιζονται με 10Α ασφαλεια (και οχι με 16Α) και τα κυκλωματα ρευματοδοτων ασφαλιζονται με 16Α ασφαλεια.Σε πιαλιοτερα σπιτια υπηρχαν κοινα κυκλωματα φωτισμου και ρευματοδοτων τα οποια ασφαλιζονταν με 10Α ασφαλεια.

Edited Δεκέμβριος 12 , 2012 by Mixalis1988

[taradoula9595]

Ευχαριστώ Mixali για την ολοκληρωμένη απάντηση.

Μου έστειλαν 2 συνάδερφοι email για τα χθεσινά. Φυσικά και

δε θέλω να δώσω συνέχεια.

Αυτό που έχω να πω μόνο για όλους είναι

ότι αυτό που ήξερα και ξέρω είναι ότι

καμία ερώτηση δεν είναι ντροπή...



Μαγκιά είναι να δοθεί τέτοια απάντηση που να αναδείξει και την ερώτηση...



Επίσης τέλος δεν μπορείς να απορρίπτεις τον οποιοδήποτε επειδή είναι του δημοτικού

ή ό,τι άλλο...



Κάθε άνθρωπος έχει αξιοπρέπεια και είναι ανήθικο να τον χαρακτηρίζεις από απόσταση ασφαλείας,

όταν πολύ περισσότερο δεν τον ξέρεις κιόλας...
