Επιλογή καπνοδόχου σε λέβητα C82

[zio7]

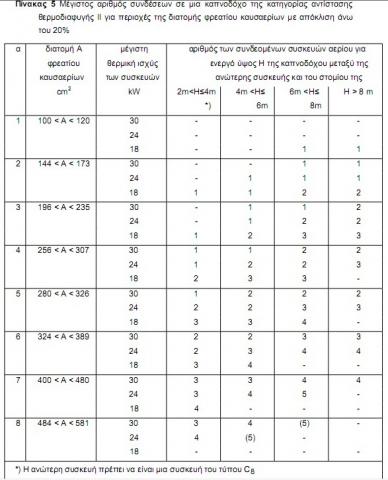

Καλημέρα. Σε μια οικοδομή έχω 4 επιτοιχους λέβητες 24KW τύπου C82 με ενεργό ύψος πάνω από 8μ. Σύμφωνα με το πίνακα 5 του κανονισμού φυσικού αερίου τι καπνοδόχο πρέπει να επιλέξω? Η Φ23/28 που έχει διατομή 415cm² (>389cm²) μπορεί να χρησιμοποιηθεί?

Edited Δεκέμβριος 13 , 2012 by zio7

[panos-vicious]

Με Φ23cm έχεις διατομή 415,476cm², δηλαδή 3,75% περισσότερο από την τυποποιημένη διατομή 20x20cm = 400cm² του πίνακα 4. Δηλαδή πολύ λιγότερο από 20%, οπότε θα μπορούσες να κάνεις χρήση και αυτού του πίνακα. Με βάση τον πίνακα 4, για Η_ενεργό > 8m, έχεις τη δυνατότητα σύνδεσης τεσσάρων συσκευών 24kW η καθεμία χωρίς να έχεις κίνδυνο συμπύκνωσης.

Αλλά και με τον πίνακα 5, για Η_ενεργό > 8m και διατομή 400 < 415,476 < 480 πάλι έχεις τη δυνατότητα σύνδεσης μέχρι και τεσσάρων συσκευών 30kW η καθεμία, πόσο μάλλον 24kW η καθεμία.

Αυτά καταλαβαίνω.

[gaskouk]

Εγώ νομίζω ότι δε μπορείς με τον πιν. 5, διότι είσαι στην περιοχή 400 < 415,476 < 480 που για τα 24 kW έχει ( - ) άρα μάλλον θεωρεί ότι θα έχεις συμπύκνωση.

[electrical_salonika]

με βάση τον πινακα φαίνεται οτι δεν μπορει να χρησιμοποιηθει αφου ανηκει μεταξυ 400 και 480cm2 οπου για ενεργο υψος >8μετρα δεν προβλεπει συνδεση 4 συσκευων. Τετοια περιπτωση δεν μου εχει τυχει, αλλα αν η καμιναδα ειναι υπερδιαστασιολογημένη εδω θεσσαλονικη κανουμε μια υ/δ οτι ενημερωθηκε ο πελατης για κίνδυνο συμπύκνωσης και το αναφερουμε στην τεχνικη εκθεση. Με βαση τους πινακες αυτους για την περιπτωσή σου δεν μπορεί !!! να μπει καμινάδα

Σε κάθε περίπτωση μίλα με την ΕΠΑ. Πιστευω να το δεχτουν και ας μην το προβλεπει ο κανονισμος. Διοτι ειναι τυποποιημένες οι καμινάδες Και η Φ200/250 που ειναι η προηγούμενη δεν σε καλύπτει για ελάχιστα.

[zio7]

Πάντως ο πίνακας 5 σε σχέση με τις τυποποιημένες καπνοδόχους είναι λίγο άκυρος, απο τον παρακάτω πίνακα των τυποποιημένων καπνοδόχων φαίνεται οτι μόνο οι τρείς τελευταίες είναι μέσα στα όρια που δίνει ο πίνακας 5.



Η ΕΠΑ μου είπε αρχικά οτι θέλω σύμφωνα με τον πίνακα 5 διατομή απο 324 εώς 389, οπότε μπορώ να βάλω την Φ23 με διατομή 415 (7% πάνω απο το 389) στη συνέχεια όμως είδαμε οτι απο 400 εως 480 που ανήκει η Φ23 έχει παύλα στο πινακάκι και καταλήξαμε να τις σπάσουμε τις συσκευές σε δύο καπνοδόχους

Edited Δεκέμβριος 14 , 2012 by zio7

[loukats]

Νομίζω ότι ο υπολογισμός καπνοδόχων Φ.Α. πρέπει πλέον να γίνεται σύμφωνα με το πρότυπο ΕΝ 13384-1/2.

Οι πίνακες είναι ενδεικτικοί.

Edited Δεκέμβριος 14 , 2012 by loukats

[zio7]

Νομίζω για τα C82 η επιλογή γίνεται απο τα πινακάκια, για τα Β23 γίνεται με το πρότυπο ΕΝ 13384-1

[electrical_salonika]

το πρότυπο ΕΝ 13384-1 ειναι για μια συσκευή

το ΕΝ 13384-2 που ειναι για περισσοτερες συσκευες, δεν υπάρχει σε υπολογιστικό excel. πρεπει να αγορασεις προγραμμα για αυτο.
