kostassid Δημοσιεύτηκε December 15, 2012 at 06:48 μμ Δημοσιεύτηκε December 15, 2012 at 06:48 μμ (edited) Σε ανάλυση ενός απλού πλαισίου (2 υποστυλώμτα μία δοκός) κάτι δεν μου πήγαινε καλά και άρχισα να ελέγχω με το χέρι. Ενώ αντιδράσεις βγαίνουν σωστές, έχω πρόβλημα με τις παραμορφώσεις. Επειδή πίσμωσα άρχισα να λύνω διάφορα μονόπακτα υποστυλώματα ώστε να ελέγξω με το χέρι (12ΕΙ/L^3) αν η οριζόντια μετατόπιση είναι ορθή. εεε λοιπόν δεν μου βγαίνει με κάνένα συνδυασμό υλικού/διατομής (μεταλλικό, σκυρόδεμα, general) Υπάρχει κάτι που μπορεί να κάνω λάθος και να μην το βλέπω; έκδοση προγράμματος 15.0.0 ultimate , demo Edited December 15, 2012 at 06:50 μμ by kostassid
AlexisPap Δημοσιεύτηκε December 15, 2012 at 06:51 μμ Δημοσιεύτηκε December 15, 2012 at 06:51 μμ Πόσο μεγάλες διαφορές βρίσκεις; Προς τα πάνω ή προς τα κάτω;
McRaster Δημοσιεύτηκε December 16, 2012 at 09:35 πμ Δημοσιεύτηκε December 16, 2012 at 09:35 πμ Για να έχεις μόνο στίς μετακινήσεις προφανώς θα έχεις ένα θέμα με τα χαρακτηριστικά τής διατομής και σου δίνει λάθος Κ => Κοίταξε το μέτρο ελαστικότητας, μονάδες που χρησιμοποιείς και τίς ροπές αδράνειας.Αυτό που περιγράφεις γίνεται, απλά έχεις πολύ μικρές αποκλίσεις. Η νέα έκδοση έχει κάποια αλλάγη απο τη 14;
kostassid Δημοσιεύτηκε December 16, 2012 at 12:12 μμ Συγγραφέας Δημοσιεύτηκε December 16, 2012 at 12:12 μμ Οι αποκλίσεις είναι προς τα κάτω με διαφορά 50~300% και δεν βγαίνει λάθος σε πολλαπλάσια του 10 ώστε να θεωρήσω ότι έχω κάνει λάθος σε μονάδες. Μέτρο ελαστικότητας ότι και να βάλω (default προγράμματος ή από βιβλιογραφία) δεν μου επαληθεύεται με τίποτα το 12ΕΙ/L3. Οι συντελεστές για τις ροπές αδράνειας τους έχω στη μονάδα (1). Αργότερα θα ανεβάσω και εικόνες από παράδειγμα. Eχάλυβα = 210000 MPa Ι της διατομής πχ ΙΡΕ 140 : 541cm4 --> 541X10 ^(- m4
Γιάννης Δημοσιεύτηκε December 16, 2012 at 02:03 μμ Δημοσιεύτηκε December 16, 2012 at 02:03 μμ Αν θέλεις ανέβασε για συγκεκριμένο παράδειγμα τα αποτελέσματα με το χέρι και με το πρόγραμμα μήπως σε βοηθήσουμε...
AlexisPap Δημοσιεύτηκε December 16, 2012 at 02:27 μμ Δημοσιεύτηκε December 16, 2012 at 02:27 μμ (edited) Δοκίμασε το εξής: Δοκός μήκους 1m, οριζόντια, με δέσμευση όλων των βαθμών ελευθερίας στο ένα άκρο και δέσμευση όλων των βαθμών ελευθερίας πλην της κατακόρυφης μετατόπισης στο άλλο. Διατομή τετραγωνική, πλευράς 0,1m Μέτρο ελαστικότητας 10GPa Κατακόρυφο φορτίο 1000kN στον κόμβο με τον 1 βαθμό ελευθερίας. Πρέπει να σου δίνει παραμόρφωση 1,0288m: 1m λόγω έργου ροπών (12*l3/ΕJ) και 0,0288m (0.0240 έπρεπε να βγαίνει για ν=0,2 που έδωσα, 0,5% λάθος...)λόγω έργου τεμνουσών. Edited December 16, 2012 at 03:38 μμ by AlexisPap

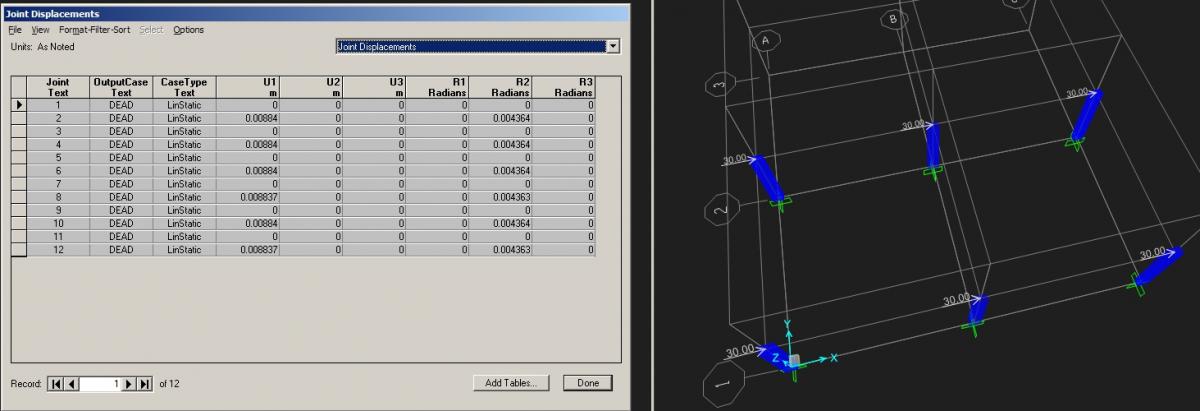

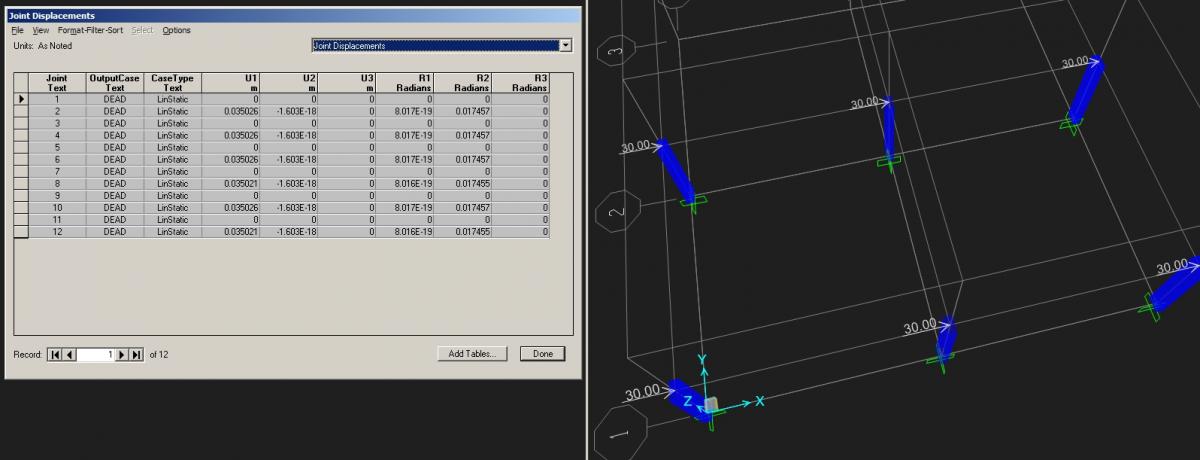

kostassid Δημοσιεύτηκε December 16, 2012 at 06:34 μμ Συγγραφέας Δημοσιεύτηκε December 16, 2012 at 06:34 μμ (edited) Αλέξη και υπόλοιποι συνάδελφοι ευχαριστώ κατ'αρχήν. Επαλήθευσα στο Sap το παράδειγμα του Αλέξη και όντως βγαίνει τόσο. Λυμένο παράδειγμα στο Sap, υποστύλωμα με μία πάκτωση διαστάσεων 0,2Χ0,4Χ3, Ε=29 GPa, με δύναμη 30 κΝ στο ελευθετο ακρο κατα τη διευθυνση Χ και παράλληλα στη διάσταση των 0,40. Εχουμε (1) F=kd, (2) J=bh^3 / 12 και d=12EJ/l^3 J=bh^3/12 = 0.4^3 *0.2/12 = 1.0667 E-03 m4 Η μετακίνηση δίνεται από d= 12 * Ε * J / l^3 = 12 * 29 * 10^9 * 1.0667 E-03/3^3 = 13.7485 *10^6 Aρα d=F/k =30.000/13.7485 *10^6 = 2,18 E-03 m αντί για 0,00837 που έχει ως αποτέλεσμα το πρόγραμμα. Στο ίδιο παράδειγμα αν αντιστρέψω κατά 90 μοίρες τις διατομές , οπότε έχω τα 30κΝ στην ασθενή διεύθυνση των 0,20 αλλάζει J=2.667E-04 12EJ/l^3 = 34.3746 E05 d=F/k=30.000/34.3746 = 0.0087 Που είναι ποιο κοντα στο αποτελέσμα του προγράμματος (0.008837) Οι έξι διατομές που έχω βάλει είναι για να δω αν κάνω κάποιο λάθος είτε χρησιμοποιώ κάποιες έτοιμες από το πρόγραμμα είτε τις "κατασκευαζω" manual εγώ με την παραμετροποίηση υλικών και σχεδιασμού διατομής. edit: Μήπως είναι λάθος ο τυπος που χρησιμοποιώ τελικά για την οριζόντια μετακίνηση; Edited December 16, 2012 at 06:35 μμ by kostassid
kostassid Δημοσιεύτηκε December 16, 2012 at 06:41 μμ Συγγραφέας Δημοσιεύτηκε December 16, 2012 at 06:41 μμ (edited) Ναι , είναι λάθος... ντροπή μου f= PL^3/3EJ και όχι PL^3/12EJ Edited December 16, 2012 at 06:42 μμ by kostassid 2
AlexisPap Δημοσιεύτηκε December 16, 2012 at 06:43 μμ Δημοσιεύτηκε December 16, 2012 at 06:43 μμ (edited) Από την περιγραφή που δίνεις, και από το γεγονός ότι η παραμόρφωση του SAP είναι περίπου τετραπλάσια από αυτή που υπολογίζεις, με οδηγεί στο συμπέρασμα ότι έχεις μονόπακτα υποστυλώματα, ενώ η δυσκαμψία 12EJ/L3 είναι για αμφίπακτα... edit: Με πρόλαβες ... καλά, μην το παίρνεις κατάκαρδα! Edited December 16, 2012 at 06:44 μμ by AlexisPap
Γιάννης Δημοσιεύτηκε December 16, 2012 at 07:40 μμ Δημοσιεύτηκε December 16, 2012 at 07:40 μμ +1 από μένα για δύο λόγους! -Μας έβαλες όλους σε σκέψη και εγρήγορση και αυτό είναι καλό και ας είναι Κυριακή! -Βρήκες το λάθος, το παραδέχτηκες και το παρουσίασες και αυτό είναι πολύ καλό!! Ουδείς αλάνθαστος! Ευχαριστούμε!!
