McRaster Δημοσιεύτηκε January 10, 2013 at 02:50 μμ Δημοσιεύτηκε January 10, 2013 at 02:50 μμ (edited) Ο τελικός Φάκελος επιλύσεων για το παράδειγμα 1 του Αβραμίδη είναι ΕΔΩ Οι επιλύσεις έγιναν με τα: StereoSTATIKA ETABS ScadaPRO Απο τίς δικές μου επιλύσεις τα προγράμματα ScadaPro και ΕΤΑΒS έδωσαν σχεδόν ίδια αποτελέσματα με το ΠΑΡΑΔΕΙΓΜΑ 1 του κου Ιωάννη Αβραμίδη Το Στερεοστάτικα έχει μικρές αποκλίσεις. Ο επόμενος έλεγχος αφορά τα στοιχεία υπολογισμού για κατάταξη δομικού συστήματος , καθώς και κανονικότητες σε κάτοψη και ύψος. Edited January 10, 2013 at 03:00 μμ by McRaster 3
McRaster Δημοσιεύτηκε January 10, 2013 at 04:02 μμ Δημοσιεύτηκε January 10, 2013 at 04:02 μμ (edited) Τελικός Πίνακας Σύγκρισης Λογισμικών Σύμφωνα με το Παράδειγμα 1 του Ιωάννη Αβραμίδη , σελ Α-3 του βιβλίου. Λογισμικά: STATIK cubus Hellas ScadaPRO Ace-hellas ETABS CSI StereoSTATIKA pi systems Example a.xlsx Edited January 10, 2013 at 04:05 μμ by McRaster 3
legeonare Δημοσιεύτηκε January 10, 2013 at 04:55 μμ Συγγραφέας Δημοσιεύτηκε January 10, 2013 at 04:55 μμ Θα θελα να επισυμανω οτι σκοπος των ελεγχων που κανουμε δεν ειναι για να κρινουμε τα λογισμικα αλλα για να δουμε την ακριβεια τους ετσι ωστε να μπορει ο καθε χρηστης μηχανικος να προσομοιωνει οσο γινετε καλυτερα το μοντελο και να εχει τα καλυτερα αποτελεσματα. Ευπροσδεκτοι ειναι ολοι, να δοκιμασουν , ποσο δε οι ιδιοι αντιπροσωποι των εταιριων. Ευχαριστω Συνεχιζουμε με έλεγχους που αφορά τα στοιχεία υπολογισμού για κατάταξη δομικού συστήματος , καθώς και κανονικότητες σε κάτοψη και ύψος οπως ανεφερε ο Mcraster πιο πανω. Οσοι πιστοι προσελθετε. 2
McRaster Δημοσιεύτηκε January 10, 2013 at 09:52 μμ Δημοσιεύτηκε January 10, 2013 at 09:52 μμ (edited) Παράδειγμα 1 απο το βιβλίο του Παναγιώτη Αντωνιάδη, τόμος Α Επίλυση με το ScadaPRO Έλεγχος κανονικότητας -υπολογισμός rx,ry,Ls Ολοκληρωμένη μελέτη στατικής και δυναμικής ανάλυσης του παραδείγματος -EC8 3dr paradeigma1.rar Edited January 10, 2013 at 09:52 μμ by McRaster 1
McRaster Δημοσιεύτηκε January 10, 2013 at 11:54 μμ Δημοσιεύτηκε January 10, 2013 at 11:54 μμ Το ίδιο παράδειγμα με το StereoSTATIKA στην έκδοση 7beta.H διαφορά στούς υπολογισμούς ανάμεσα στούς ελέγχους κανονικότητας είναι οτι οτι για το ScadaPRO είναι κανονικό σε κάτοψη και όψη ενώ για το StereoSTATIKA είναι μόνο σε κάτοψη. Επίσης το q (SCADA) =3.9 q (StereoSTATIKA) =2.8 Stereostatika Paradeigma 3DR1.rar 1
McRaster Δημοσιεύτηκε January 11, 2013 at 07:44 πμ Δημοσιεύτηκε January 11, 2013 at 07:44 πμ Αυτή τη στιγμή συζητάω με την ACe-Hellas για ένα πρόβλημα που διαπίστωσα απο τούς ελέγχους.Μόλις διαπιστωθεί οτι δέν οφείλεται σε δικό μου σφάλμα θα ενημερώσω ξανά.
McRaster Δημοσιεύτηκε January 11, 2013 at 09:45 πμ Δημοσιεύτηκε January 11, 2013 at 09:45 πμ Τελικά ήταν bug μόνο στον EC και 2πλασίαζε τίς τιμές για τα rx, ry.Το τεύχος σε ΕΑΚ-ΚΩΣ το δίνει σωστά Τευχος σε ΕΑΚ Kanonikothta se EAK.txt
McRaster Δημοσιεύτηκε January 11, 2013 at 03:58 μμ Δημοσιεύτηκε January 11, 2013 at 03:58 μμ (edited) Και η διόρθωση με EC8 σε έλεγχο κανονικότητας ξανά μετά την επίλυση τού προβλήματος. sc1.txt Edited January 11, 2013 at 03:58 μμ by McRaster 1
McRaster Δημοσιεύτηκε January 11, 2013 at 05:14 μμ Δημοσιεύτηκε January 11, 2013 at 05:14 μμ (edited) Επειδή θέλω να κάνω και μία επίλυση με το Fespa, ζήτησα απο ένα συνάδελφο (διπλανός) να μου λύσει τα 2 παραδείγματα.Απο βδομάδα θα τολμήσω να ζητήσω άλλη μία δοκιμαστική έκδοση του Scia 2012 είναι ντροπή βέβαια για τέτοια παραδείγματα αλλα δέν πειράζει, ελπίζω να μας εξυπηρετήσει ο κύριος Θεόδωρος. Αντε και θα έχουμε συνάδελφο με την 7,0 beta++ του Stereostatika για να μή τα λύνουμε με παλιές εκδόσεις beta. To παράδειγμα θα είναι Παράδειγμα 22 απο το 1ο Βιβλίο του κου Αβραμίδη, και η επίλυση απλά θα γίνει σε ευρωκώδικα και ΕΑΚ-ΚΩΣ Edited January 11, 2013 at 05:18 μμ by McRaster

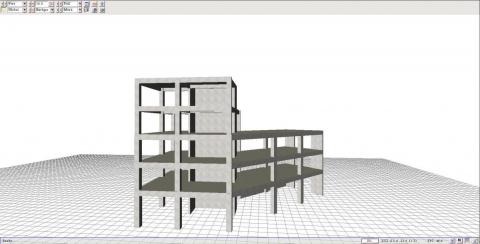

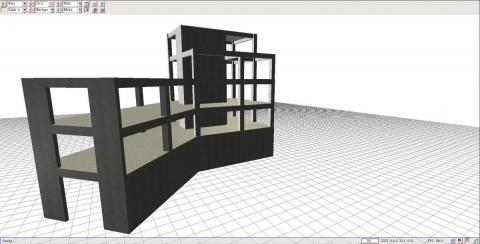

McRaster Δημοσιεύτηκε January 13, 2013 at 02:28 μμ Δημοσιεύτηκε January 13, 2013 at 02:28 μμ (edited) Το Παράδειγμα 1 - Αβραμίδης Η επίλυση αφορά μόνο τίς πλάκες και έγινε για κατακόρυφη φόρτιση με χρήση FEA. 1η Επίλυση με το StereoSTATIKA: Χρησιμοποιεί τρίκομβα πεπερασμένα στοιχεία 6 βαθμών ελευθερίας.Θεωρεί τίς δοκούς απαραμόρφωτες Παραθέτω τίς εικόνες διότι δέν εκτυπώνει τεύχος αποτελεσμάτων η beta 7.0 Συνδυασμός φόρτισης G+0.3Q Επειδή τα ανοίγματα στο συγκεκριμένο παράδειγμα είναι μικρά, οι αποκλίσεις είναι μικρές (max M στο άνοιγμα για το Scada = 6.74 KNm - 8.28 KNm για το Στερεοστάτικα). H ιδια επίλυση έγινε στο ScadaPRO με τετράκομβα πεπερασμένα ,θα ανεβάσω σε λίγο τα αποτελέσματα απο τα πεπερασμένα σε txt καθώς και εικόνες Όσο μεγαλύτερα τα ανοίγματα, αυξάνεται και η διαφορά στα αποτελέσματα, ακόμα και αν πυκνώσω το meshing αρκετά Ανάλυση με Πεπερασμένα στο StereoSTATIKA.rar Edited January 13, 2013 at 02:34 μμ by McRaster 1
