Όπλισμος Κερκίδας Ω/Σ

[nesa]

Καλησπέρα Συνάδελφοι,

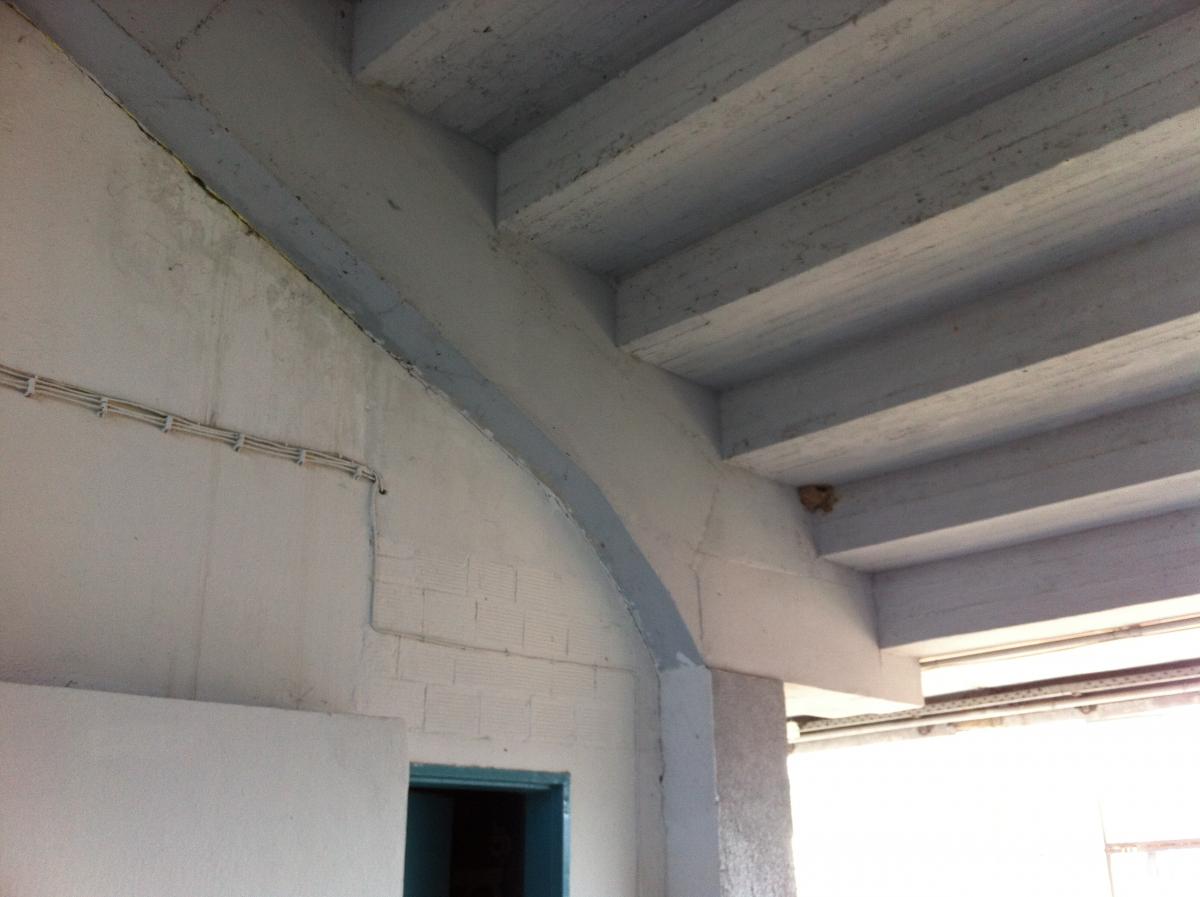

Ανεβάζω αυτή τη φωτογραφία και θα ήθελα να μου πει αν γνωρίζει κάποιος πως οπλίζεται ενδεικτικά η συγκεκριμένη δοκός (ιδίως στο δόντι που σχηματίζει για την στήριξη των καθισμάτων της κερκίδας) και πώς οπλίζεται το ιδιο το "κάθισμα" της κερκίδας το οποίο είναι πάχους 10εκ. σε πάτημα και ρίχτι, όπως το μέτρησα.



Αν τώρα υπάρχει και κάποια σχεδιαστική λεπτομέρεια αντί περιγραφής θα ήταν τέλεια...

Edited Ιανουάριος 10 , 2013 by nesa

[kostassid]

Περίπου έτσι με μικρές διαφορές λόγω φορτίων κυρίως δυναμικών.

NModel (1).pdf

[pirsogiannis]

Να συγχαρώ κι εγώ τον κώστα και ανεβάζω δύο σκαριφηματάκια που και πάλι ο κώστας είχα ανεβάσει σε παλιότερο thread πριν την αλλαγή πλατφόρμας.

Μια ερώτηση:

Κώστα πώς θα κατασκεύαζες το τσέρκι στις βαθμίδες: ένα-ένα και τοποθέτηση του ενός μέσα στο άλλο κατά την κατασκευή ή μονοκόμματο ανά πάτημα + ρίχτι?

Να σημειώσω πως προφανώς στα επισυναπτόμενα οι οπλισμοί είναι ενδεικτικοί και δεν υποκαθιστούν την απαιτούμενη μελέτη..

φερουσες βαθμίδες στήριξη.pdf

φέρουσες βαθμίδες.pdf

[kostassid]

Παλιές καλές εποχές pirsogiannis.



Η κατασκευή μπορεί να γίνει είτε ένα ένα (ανεβάζοντας το εργατικό κόστος) ή να σου έρθουν έτοιμα ως μανδύας και να προσπαθήσεις να τα ταιριαξεις.





Κοιτώντας το αρχικό μήνυμα ο/η συνάδλφος nesa ζητάει τον οπλισμό της δοκού και όχι των κερκίδων.

Σε αυτή τη περίπτωση η διασταδιαολόγηση γίνεται κανονικά για κεκλιμένο δοκάρι με κατακόρυφο φορτίο (προσοχή στο υποστύλωμα στα χαμηλά). Στη σύνδεση πλάκας δοκού στην άνω ίνα της δοκού δεν νομίζω να προβλέπεται κάτι παραπάνω πέραν των διατάξεων για αγκυρώσεις (είτε πρόκειται για ακραίο κόμβο είτε για μεσαίο).
