AutoCad - 02. Για αρχάριους (Aν ανοίγεις το ACAD για πρώτη φορά ρώτα εδώ)

[nik]

Τα έχω ενεργοποιήσει όλα τα autosnaps. Το θέμα είναι ότι η ζημιά έχει γίνει και ρωτάω εάν διορθώνεται τώρα.



Είναι πολλά και μεγάλα σχέδια και ο λόγος που το κάνω αυτό είναι γιατί θα εισάγω το dxf σε πρόγραμμα ΚΕΝΑΚ και κάθε Line θα είναι κολώνα, παράθυρο, δοκάρι κ.τ.λ. ενώ η polyline είναι το περίγραμμα του κτιρίου. Εάν κάποια από τις lines δεν ακουμπάει στην Polyline δεν θα αναγνωριστεί από το πρόγραμμα του ΚΕΝΑΚ και δεν θα υπάρχει η αντίστοιχη κολώνα, δοκάρι, παράθυρο, δοκάρι κ.τ.λ. στο μοντέλο μου.



Γίνεται τώρα με μία εντολή να κολλήσουν όλες οι lines πάνω στην polyline ?

Edited Φεβρουάριος 13 , 2013 by nik

[gvarth]

Αν μπορείς ανέβασε σαν συνημμένο κάποιο σχέδιο ή τμήμα σχεδίου .





Edit ____________________





Μιά άλλη λύση μπορεί να είναι η ευθυγράμμιση του συστήματος των αξόνων με κάθε δομικό στοιχείο κάθε φορά (χρονοβόρο) και η μετακίνηση της γραμμής ώστε να συμπίπτει με την polyline .





Γίνεται τώρα με μία εντολή να κολλήσουν όλες οι lines πάνω στην polyline ?



Κομματάκι δύσκολο . Για να κολλήσουν θα πρέπει να υπάρχει κάποιο κριτήριο μαζικής μετακίνησης , σε διαφορετική polyline κάθε φορά. Ανέβασε κάποιο σχέδιο σε *.zip αν γίνεται .

Edited Φεβρουάριος 13 , 2013 by gvarth

[nik]

Ok. θα το δω μήπως το ξαναφτιάξω από την αρχή.

[agoratos56]

Εχω σχεδιασει ας πουμε δυο τετραγωνα με ιδιο υψος...πως μπορω να τα φερω στην ιδια ευθεια? υπαρχει καποια εντολη που το κανει αυτο.



γιατι οταν το εισαγω στην μηχανη cnc δεν θελω να εχω πολυ περισευμα απο την λαμαρινα που κοβω .. και εκει που θα με εβγαζε 4 κομματια να μου βγαλει τρια .

[Gousgounis]

Κάνε μία δύο γραμμές προσωρινά για οδηγό και δοκίμασε την align.

Ουσιαστικά κάνει move και rotate (και προαιρετικά scale)

[agoratos56]

Για αρχη ετσι το εκανα και γω ...Ξλπιζα οτι θα υπηρχε και αλλος τροπος..



Βασικα εκανα μια ευθεια κ εκει που εβαζα τα αντικειμενα εφερνα μια καθετη περιπου 1 χιλιοστο και τα εβαζα πανω.

[stvxri]

απο το σχεδιο sto model φτιαχνω καταλληλο χαρτι εκτυπωσης sto layout. κανω myview αλλα δεν μου κραταει τα linetypes. τι να προσεξω?

[stvxri]

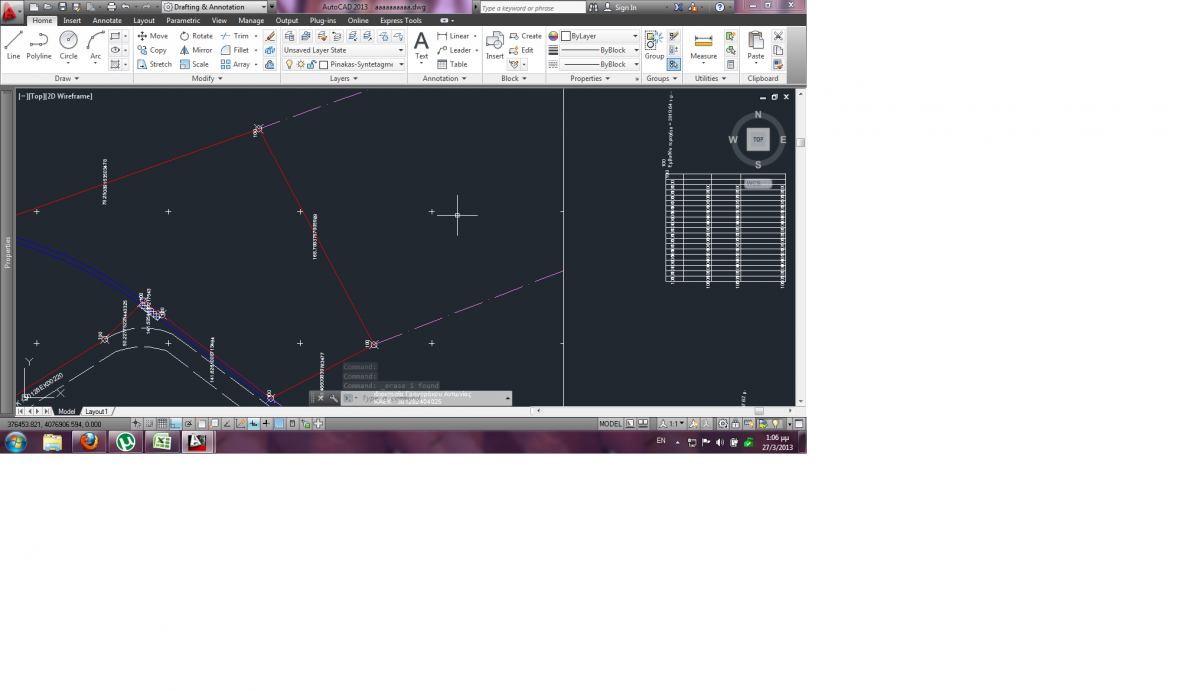

τελικα το βρηκα αυτο με τους τυπους γραμμων. αλλα τωρα ενω εχω φτιαξει το σχεδιο , φορτωνω το toposynt για να φτιαξω το πινακα συντεταγμενων και τις αποστασεις , αλλα μου βγαζει κινεζικα. στον πινακα σε ολα τα κελια την τιμη 100 και λαθος αποστασεις μεταξυ των σημειων στο σχεδιο. τι να κοιταξω?

Edited Μάρτιος 27 , 2013 by stvxri

[gvarth]

Να κοιτάξεις την βασική γραμματοσειρά στο Standard style . Όρισέ την ως Arial ή Arial Greek ή Courier New Greek ώστε οι αριθμοί να στοιχίζονται στην υποδιαστολή .



Κάτι άλλο που μπορείς να ελέγξεις είναι μήπως τα δεδομένα σου θα έπρεπε να έχουν σαν υποδιαστολή την τελεία ενώ αναμενόταν κόμμα.



Βέβαια , τα παραπάνω είναι απλά υποθέσεις και προέρχονται από την μέχρι τώρα ενασχόλησή μου με το Autocad . Το toposynt δεν το έχω δουλέψει .

[mkara]

καλησπερα..



οταν αποθηκευω απο autocad 10 σε pdf δεν μ αναγνωριζει τις γραμματοσειρες...ουτε την arial ουτε την times new roman..μου τα βγαζει σαν κουκκιδες...



τι πρεπει να κανω;
