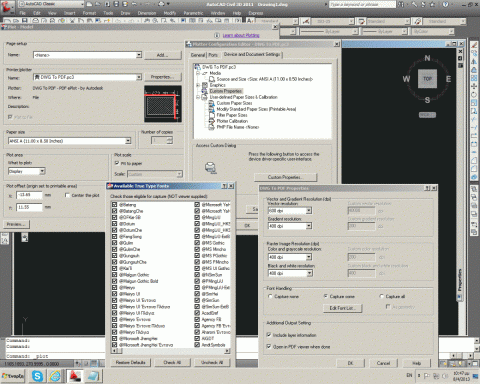

lou Δημοσιεύτηκε April 8, 2013 at 07:50 μμ Δημοσιεύτηκε April 8, 2013 at 07:50 μμ mkara εαν ''τυπωνεις'' με τον ενσωματωμενο εικονικο printer dwg to pdf δοκιμασε το εξης: στο παραθυρο plot τον επιλεγεις μετα πατας properties, στο νεο παραθυρο πας στην καρτελα device and document settings επιλεγεις custom properties, πατας και το κουμπι πιο κατω custom properties... και στο επομενο παραθυρο στο font handling επιλεγεις capture some,κουμπι edit font list και τσεκαρεις τις γραμματοσειρες που θες... 3
mkara Δημοσιεύτηκε April 9, 2013 at 02:44 μμ Δημοσιεύτηκε April 9, 2013 at 02:44 μμ (edited) το δοκιμασα ακριβως ετσι οπως το λες αλλα δεν κανει τπτ...απο την αλλη ολες οι γραμματοσειρες μ ειναι τσεκαρισμενες... στην αποθηκευση σαν pdf το παθαινει.. απο την αλλη δεν μου δειχνει και παχος γραμμων καθολου...παρα το γεγονος οτι στο σχεδιο φαινονται ξεκαθαρα.. edit: ενω ολες οι γραμματοσειρες ηταν τσεκαρισμενες απο την αρχη δεν μ το εβγαζε την 1η φορα... τωρα μ το βγαζει μια χαρα οσον αφορα τις γραμματοσειρες... με το παχος εχω προβλημα... ευχαριστω πολυ Edited April 9, 2013 at 02:47 μμ by mkara
mkara Δημοσιεύτηκε April 10, 2013 at 07:49 πμ Δημοσιεύτηκε April 10, 2013 at 07:49 πμ καποιος συναδελφος για το παχος των γραμμων οταν αποθηκευω απο dwg σε pdf;
maik Δημοσιεύτηκε April 10, 2013 at 08:21 πμ Δημοσιεύτηκε April 10, 2013 at 08:21 πμ Εγώ χρησιμοποιώ τον εικονικό εκτυπωτή PDF reDirect χωρίς πρόβλημα . Δοκίμασέ τον .
tpapage Δημοσιεύτηκε April 10, 2013 at 08:40 πμ Δημοσιεύτηκε April 10, 2013 at 08:40 πμ mkara για να δεις διαφορα στα παχος γραμμης δωσε πάχος τουλάχιστον 0,50mm
mkara Δημοσιεύτηκε April 10, 2013 at 11:23 πμ Δημοσιεύτηκε April 10, 2013 at 11:23 πμ On 10/4/2013 at 8:40 ΠΜ, tpapage said: mkara για να δεις διαφορα στα παχος γραμμης δωσε πάχος τουλάχιστον 0,50mm δεν γινεται ουτε με 0,60... τον εικονικο εκτυπωτη πως τον χρησιμοποιω;
akis73 Δημοσιεύτηκε April 10, 2013 at 12:34 μμ Δημοσιεύτηκε April 10, 2013 at 12:34 μμ Μήπως όταν πας να τυπώσεις σε pdf ξε-τικάρεται το "plot with plot styles" (αν τυπώνεις με αρχείο ctβ για το πάχος των γραμμών). Διαφορετικά αν έχεις δώσει τα πάχη από τα layers δες αν είναι τσεκαρισμένο το "plot object lineweights" Χρησιμοποιείς τον εκτυπωτηή "dwg to pdf" του Autocad ή κάποιον άλλο
mkara Δημοσιεύτηκε April 10, 2013 at 01:02 μμ Δημοσιεύτηκε April 10, 2013 at 01:02 μμ On 10/4/2013 at 12:34 ΜΜ, akis73 said: Μήπως όταν πας να τυπώσεις σε pdf ξε-τικάρεται το "plot with plot styles" (αν τυπώνεις με αρχείο ctβ για το πάχος των γραμμών). Διαφορετικά αν έχεις δώσει τα πάχη από τα layers δες αν είναι τσεκαρισμένο το "plot object lineweights" Χρησιμοποιείς τον εκτυπωτηή "dwg to pdf" του Autocad ή κάποιον άλλο δεν μπορω να τα βρω αυτα που λες δυστυχως...

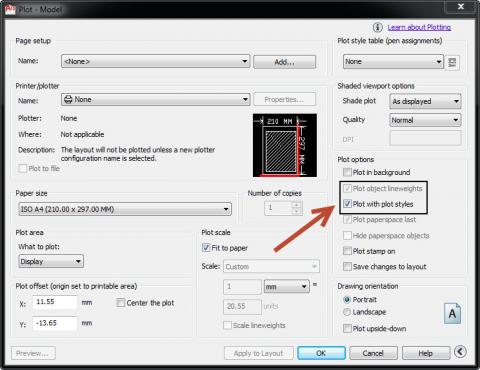

akis73 Δημοσιεύτηκε April 10, 2013 at 02:03 μμ Δημοσιεύτηκε April 10, 2013 at 02:03 μμ H εικόνα είναι από την εντολή plot του Autocad 2010. ΟΙ επιλογές στις οποίες αναφέρομαι είναι αυτές που δείχνει το βελάκι. 1
mkara Δημοσιεύτηκε April 10, 2013 at 02:45 μμ Δημοσιεύτηκε April 10, 2013 at 02:45 μμ ετσι ακριβως μ τις δειχνει τις επιλογες..τσεκαρισμενες αλλα το linewights ισχνη...αλλα και παλι δε γινεται τπτ...δυστυχως.. οπως και να χει ευχαριστω.. εαν γνωριζει καποιος κατι αλλο ας πει...
