AutoCad - 02. Για αρχάριους (Aν ανοίγεις το ACAD για πρώτη φορά ρώτα εδώ)

[slalom]

Λιγο πιο αναλυτικα τι εννοεις?

[mafiagalou]

Λιγο πιο αναλυτικα τι εννοεις?



για παραδειγμα στο modify να εμφανιζονται ολες οι επιλογες. για παραδειγμα το divide δεν εμφανιζεται στο pop up του modify





επισης πως μπορω να κανω array το σχημα 1 στην τροχια 2

https://s31.postimg.org/od9e10nxn/image.jpg

Edited July 24, 2016 at 01:15 πμ by mafiagalou

[slalom]

Γιατι δεν ειναι στο Modify

τι ποιο απλο απο το να γραψεις div και enter?

κανε τη ζωη σου ευκολη, μαθε τις συντομευσεις

[akis73]



για παραδειγμα στο modify να εμφανιζονται ολες οι επιλογες. για παραδειγμα το divide δεν εμφανιζεται στο pop up του modify

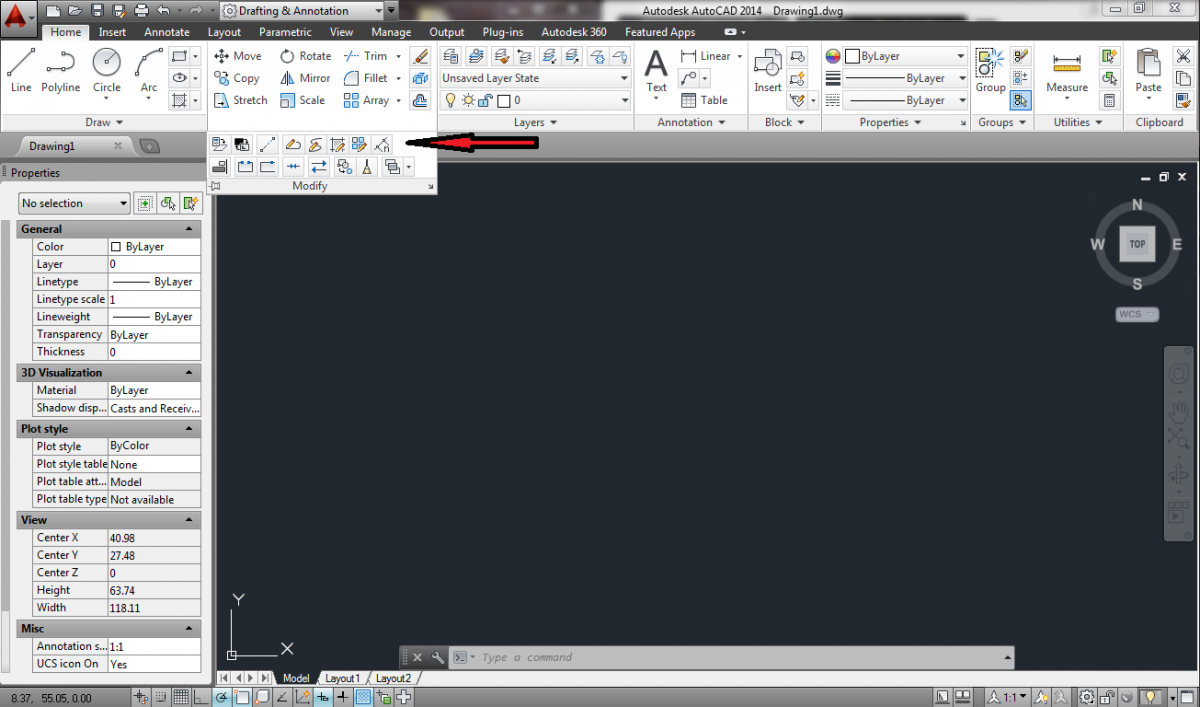

Στην εικόνα που παραθέτεις έχει ένα μικρό βελάκι στο κάτω μέρος που δείχνει προς τα κάτω. Αν το πατήσεις το μενού πέφτει προς τα κάτω και αποκαλύπτοναι και οι άλλες εντολές του modify.

[thanasis3]



για παραδειγμα στο modify να εμφανιζονται ολες οι επιλογες. για παραδειγμα το divide δεν εμφανιζεται στο pop up του modify





επισης πως μπορω να κανω array το σχημα 1 στην τροχια 2

https://s31.postimg.org/od9e10nxn/image.jpg

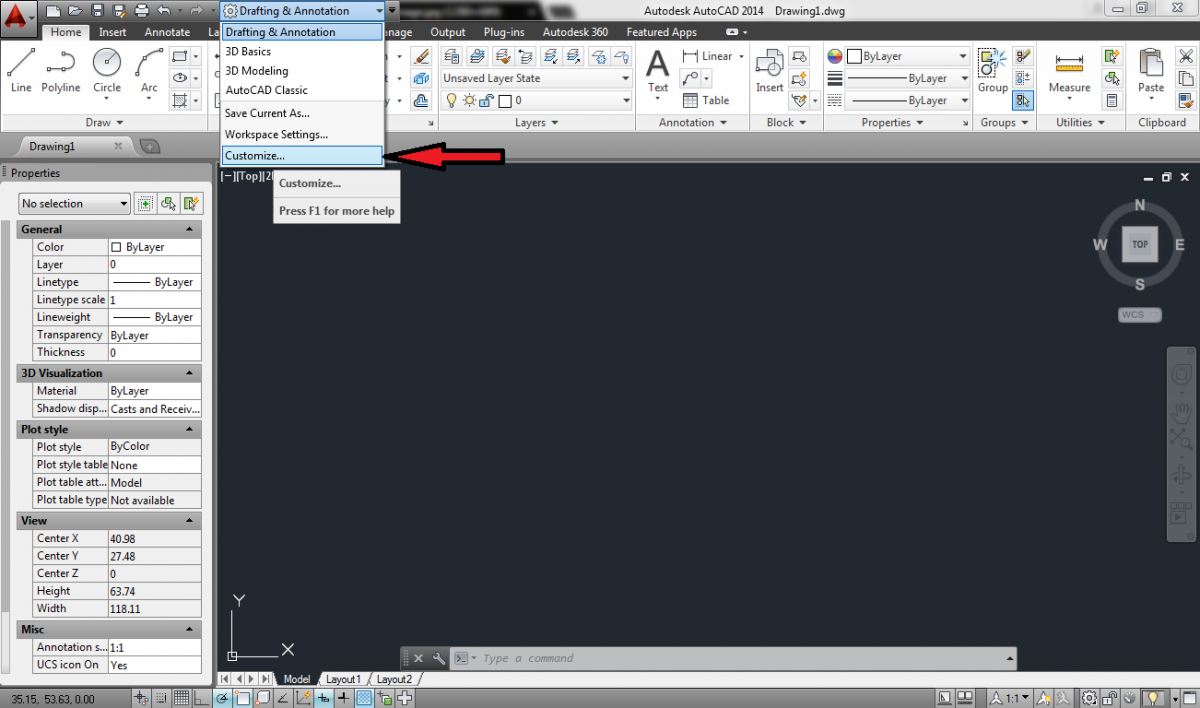

Ανοίγεις το drop-down menu "Drafting & annotation" και πατάς "Customise..." (pic1)

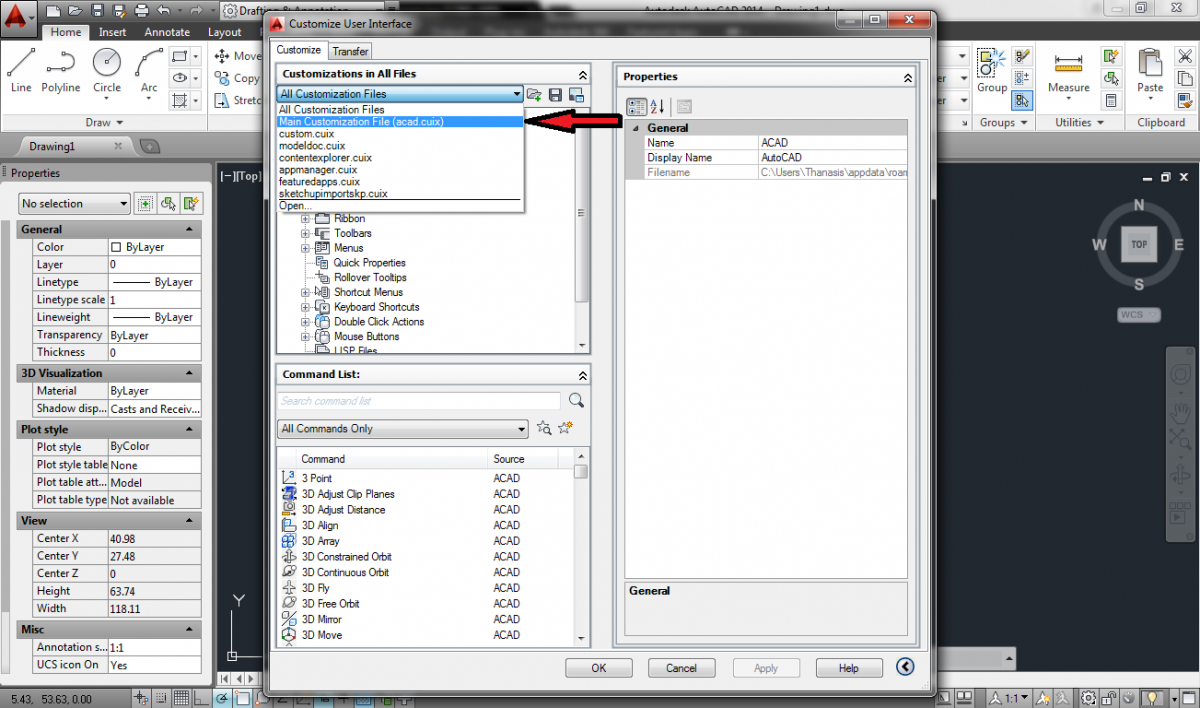

Ανοίγεις το drop-down menu "All Customization Files" και επιλέγεις "Main Customization File (acad.cuix) (pic2)

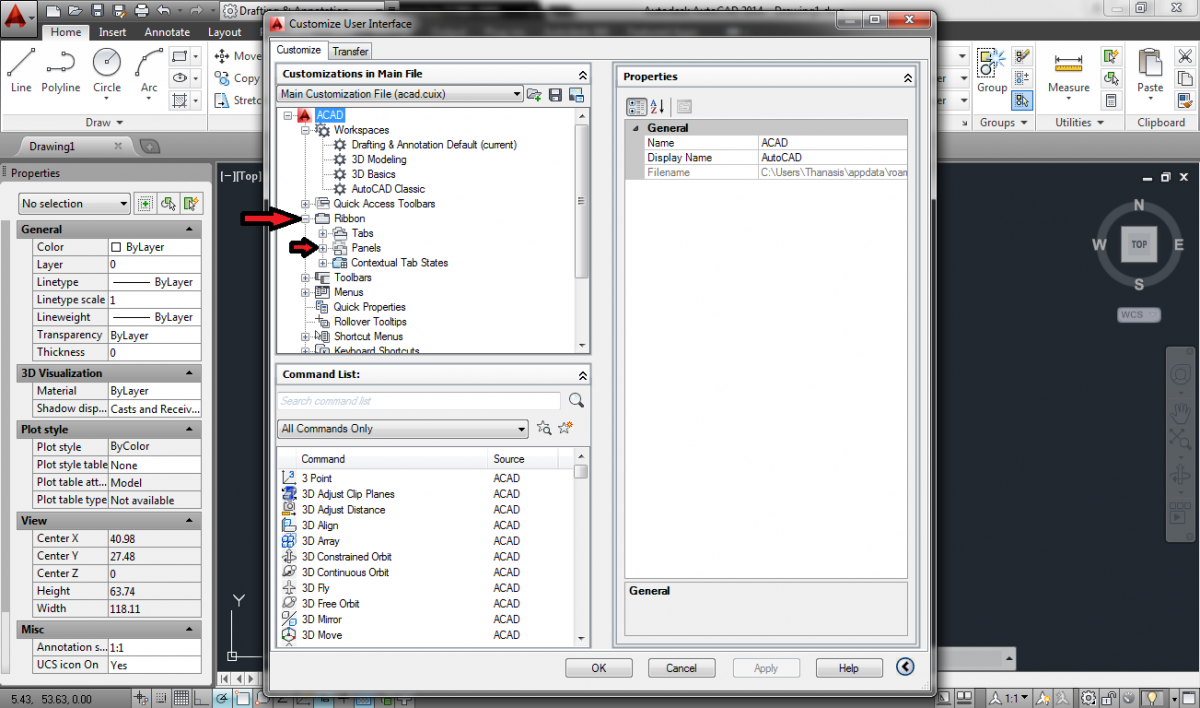

Κλικ στο "+" δίπλα στο Ribbon και στο σύμβολο "+" δίπλα στο Panels (pic3)

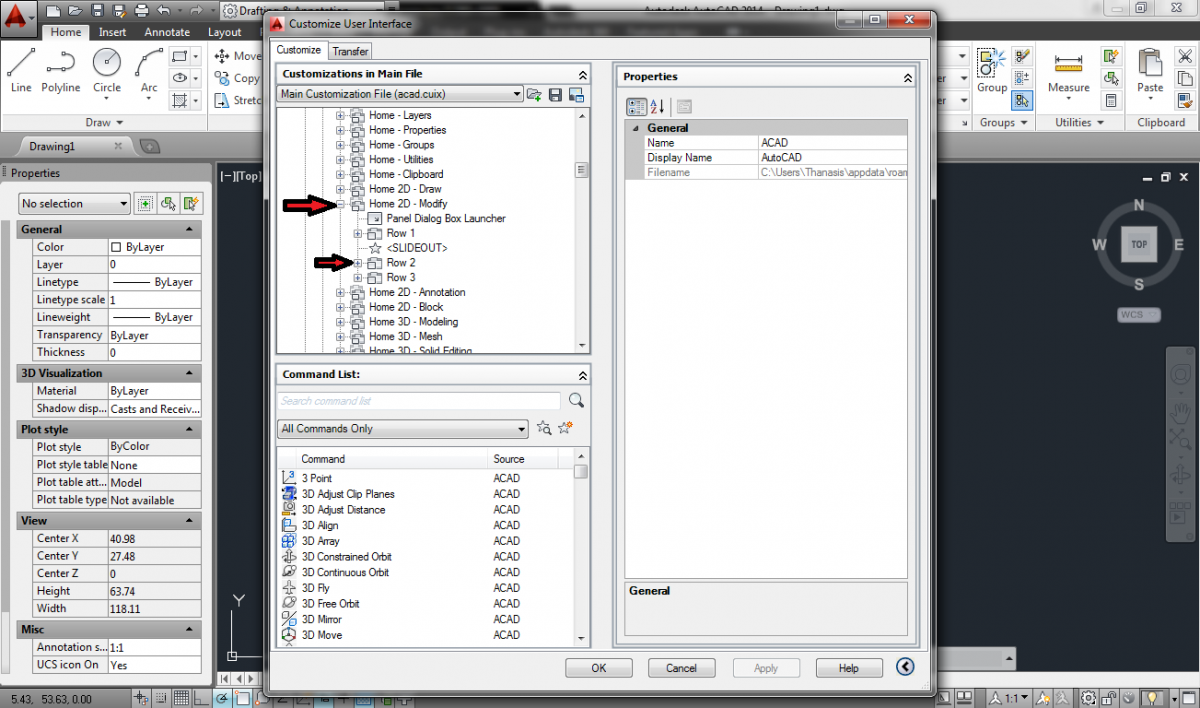

Κλικ στο "+" δίπλα στο Home 2D - Modify και στο "+" δίπλα στο Row 2 (pic4)

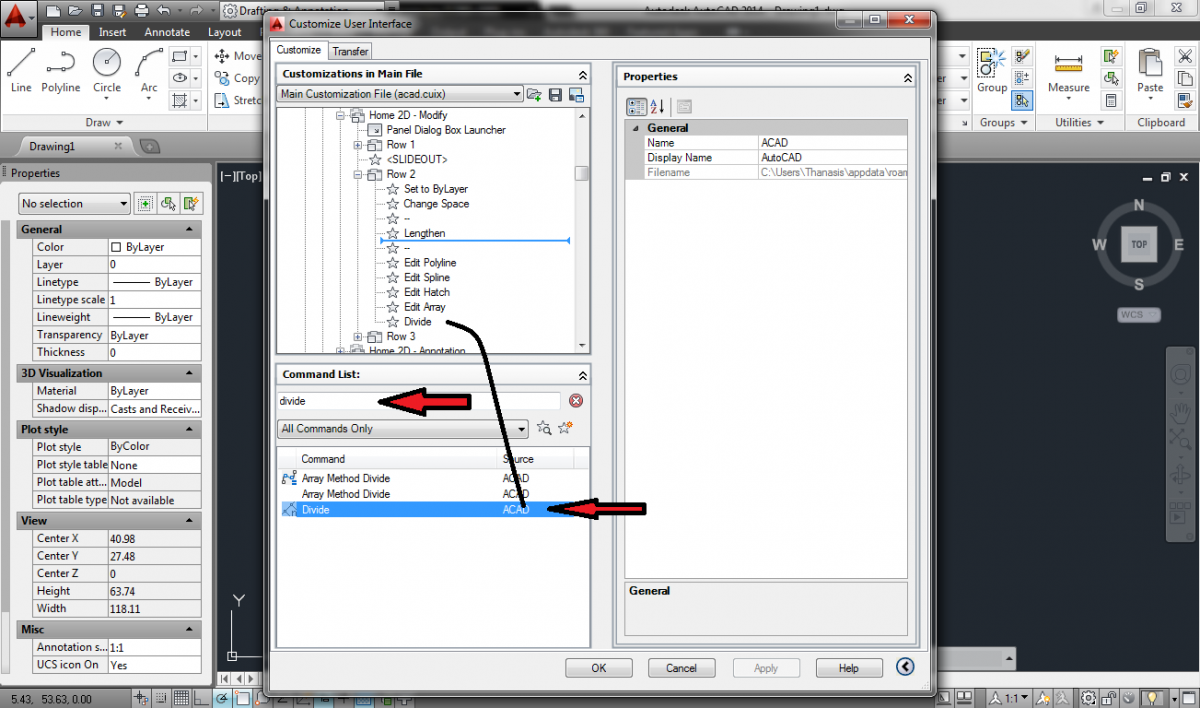

Πατάς την εντολή που ψάχνεις στο Command List (πχ divide στην περίπτωσή σου). Οι πιθανές εντολές εμφανίζονται από κάτω. Επιλέγεις τη δική σου, τη σέρνεις και την τοποθετείς εκεί που θες. (pic5)

Εγώ την έβαλα μετά το "Edit Array" (pic6).

Πατάς "Apply" και μετά "ΟΚ".

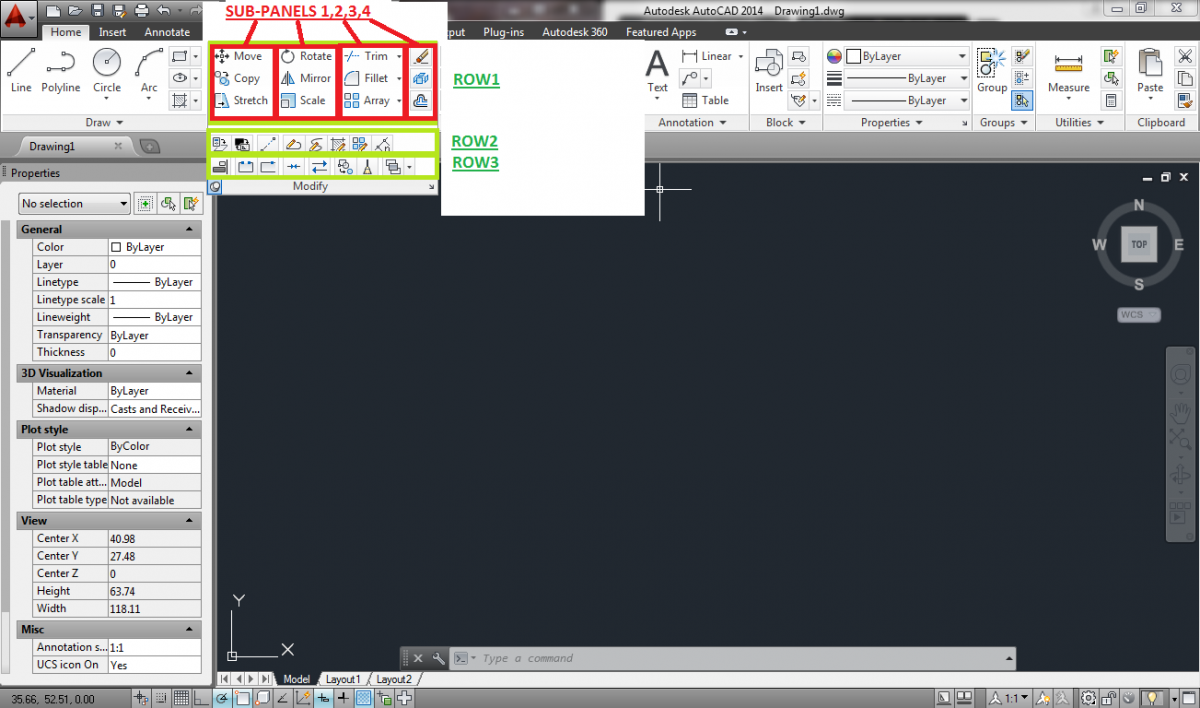

Τέλος σου γράφω ποια είναι τα Rows και Sub-Panels που φαίνονται (pic7)

[mafiagalou]

σε ευχαριστω πολυ

[mafiagalou]





επισης πως μπορω να κανω array το σχημα 1 στην τροχια 2

https://s31.postimg.org/od9e10nxn/image.jpg



γι αυτο καποια προταση;

[slalom]

σε ευχαριστω πολυ

Αλλιως το βρισκεις στο DRAW



ή στο κλασικο menu

Draw->Point->Divide

[gvarth]

γι αυτο καποια προταση;



Καλημέρα και καλή εβδομάδα .



Δοκίμασε με την εντολή DIVIDE . Άλλος είναι ο ρόλος της αλλά νομίζω ότι θα σε εξυπηρετήσει.

[mafiagalou]

εχω φτιαξει ενα σχεδιο με vieports οπως βλεπετε στην συνημμενη εικονα.

πως θα γινοταν αυτο το σχεδιο ετσι εκριβως οπως το βλεπουμε να το τυπωσω σε κολλα Α4;
