AutoCad - 02. Για αρχάριους (Aν ανοίγεις το ACAD για πρώτη φορά ρώτα εδώ)

[Fade2Black]

Έχεις δίκιο δεν το έθεσα σωστά. Θα βάλω μια φωτό για να εξηγήσω.

Ουσιαστικά θέλω στη διάσταση αυτή να φαίνεται μόνο η γραμμή της διάστασης πάνω στην οποία γράφει το 4.18 και όχι οι δυο γραμμές οι κάθετες στη διάσταση, οι οποίες προσδιορίζουν τα όρια του τοίχου... Νομίζω τώρα το είπα καλύτερα [emoji39]

[georgegaleos]

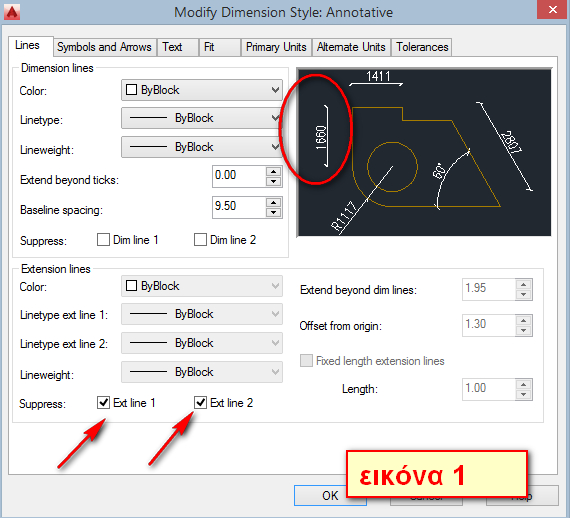

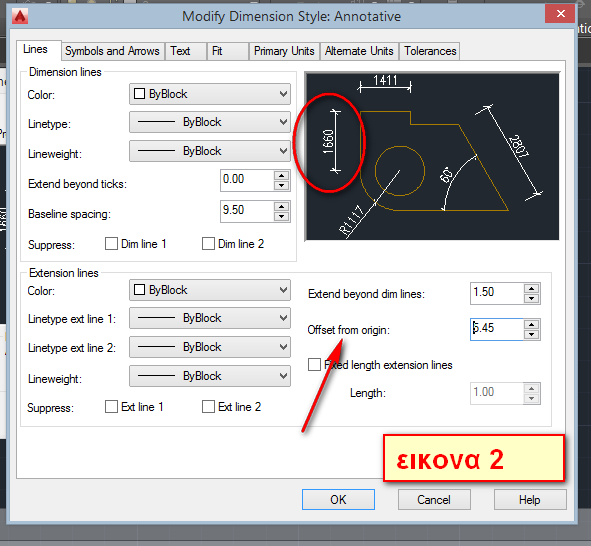

Στην γραμμή εντολών γράφεις ddim, επιλέγεις modify, στην καρτέλα Lines και "παίζεις" στο τμήμα Extension Lines με τις επιλογές Suppress αν δεν θέλεις κάθόλου τις γραμμές που λες (εικονα 1) ή με το Offset from origin αν θες να υπάρχει μια μικρή ή όσο θες εσύ γραμμή (εικόνα 2).

[lou]

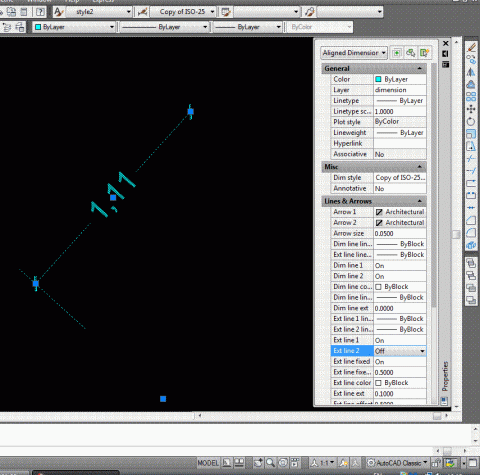

Καλημέρα! ή γρηγορότερα επιλέγεις την διάσταση και από τα properties, στα lines and arrows  βάζεις τα ext lines 1/2 στο off.

[georgegaleos]

Lou καλημερα, αυτο που αναφερεις αφορα μονο την συγκεκριμενη διάσταση ή θα εφαρμοσθει αυτοματα σε ολες τις διαστασεις του σχεδιου ?



Σταλθηκε μεσω tapatalk

[Fade2Black]

Χίλια ευχαριστώ και τους δυο σας!



Edit. Α και κάτι άλλο επίσης χαζό.

Για να γυρίσω το 8.70 να κοιτάει προς το σπίτι κ από την άλλη μεριά της γραμμής;

Edited September 8, 2017 at 07:45 πμ by Fade2Black

[lou]

Georgegaleos αυτό που έδειξα αφορά μόνο την συγκεκριμένη διάσταση/αντικείμενο.
Μετά, επιλέγοντας την διάσταση με δεξί κλίκ μπορεί να κάνει Dim style -> save as new style….  και φτιαχτεί ένα νέο στυλ χωρίς τα ext lines.

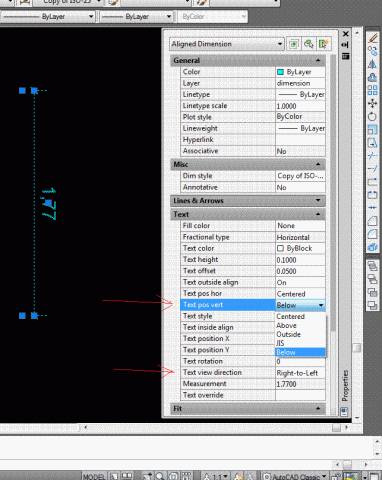

Fade2Black για την θέση του κειμένου παίξε λίγο με τις δύο επιλογές που σου δείχνω….

[georgegaleos]

Ok.



Σταλθηκε μεσω tapatalk

[varxo]

μια βοήθεια έχει εξαφανιστεί η μπάρα που περιεχέι file ,edit , viem κτλ πως την επαναφέρω

[georgegaleos]

Μια λύση είναι:

Στην περιοχή που πληκτρολογούμε τις εντολές: menubar και θέσε ως επιλογή της μεταβλητής το 1.



ή αν δεν είναι αυτό που έγραψα παραπάνω ... αν δηλ. δεν κατάλαβα καλά, δες και το παρακάτω:

Στην περιοχή που πληκτρολογούμε τις εντολές: menuload μετά Browse to C:\Users\.."username"..\AppData\Roaming\Autodesk\....\....\enu\Support και βρες το acadm.cuix. Αν είναι το acadm.cuix αυτό που χρησιμοποιείς και δεν έχεις φτιάξει κάποιο άλλο δικό σου.

Edited October 7, 2017 at 09:58 πμ by georgegaleos

[slalom]

Δεξι κλικ στο χωρο που μπαινουν οι μπαρες και διαλεγεις απο εκει
