Γυάλινες προσόψεις

[panos-vicious]

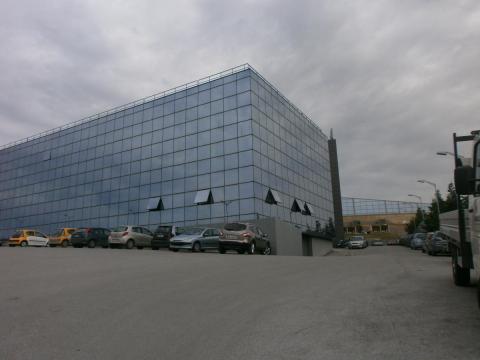

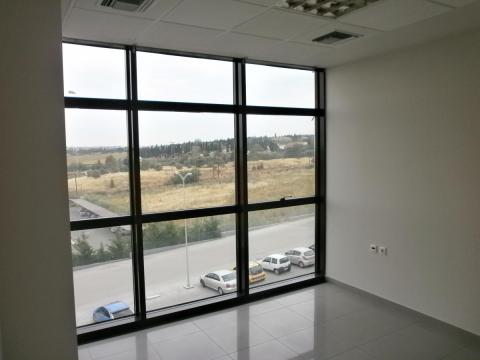

............... Τα σημεία επαφής με τα δάπεδα-οροφές αγνόησέ τα (θα τα λάμβανες όμως υπόψιν σε επιθεώρηση του όλου κτιρίου).

Θα τα λάμβανε υπόψη αλλά πως; Κοιλοδοκοί, 5εκ πάχους, μεταξύ οροφής/ενδιάμεσου δαπέδου/δαπέδου επί εδάφους (ή προς μ.θ.χ.) και γυάλινης πρόσοψης. Αυτές οι θέσεις επαφής πως θα προσομοιώνονταν; Π.χ. στα οριζόντια αδιαφανή στοιχεία προς εξωτερικό αέρα, θα βάζαμε μια πλάκα 500m2 και 4,5m2 χάλυβα [περίμετρος (20+25+20+25) x 0,05 = =4,5m2)];



[argyris_t]

Καλησπέρα Συνάδελφοι,

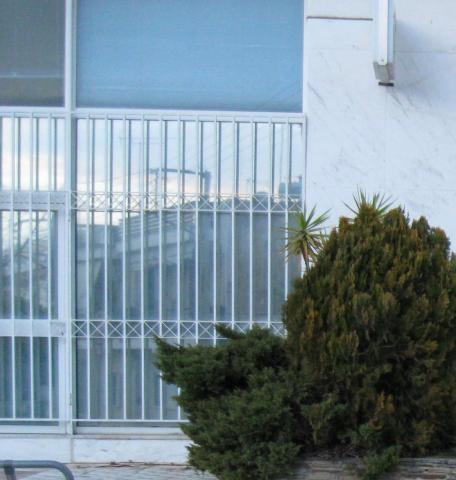

ήθελα να ρωτήσω τη γνώμη σας για τον υαλοπίνακα της φωτογραφίας σχετικά με την έκδοση ΠΕΑ. Από κοντά φαίνεται σαν μονός και έγχρωμος. Στο πρόγραμμα όμως δεν υπάρχει η δυνατότητα εισαγωγής μόνου έγχρωμου. Είναι πιθανό να είναι διπλός έγχρωμος αλλά να είναι σε επαφή τα δύο τζάμια και να μοιάζει με μονό; Δυστυχώς δεν μέτρησα πάχη κλπ γιατί θεώρησα με την πρώτη ματιά ότι είναι σίγουρα μονός. Θα ήθελα τη γνώμη σας.

Edited Μάρτιος 13 , 2015 by argyris_t

[tetris]

Το πρόγραμμα έχει ενδεικτικά κάποια έτοιμα στοιχεία. Μπορείς όμως να βάλεις οποιοδήποτε άλλο στοιχείο, αφού το υπολογίσεις.

Διπλό τζάμι σε "επαφή" δεν υπάρχει. Για να είσαι σίγουρος κάνε μια επίσκεψη(*) πάλι κι έλεγξε το πλαίσιο του υαλοπίνακα. Από εκεί θα καταλάβεις αν είναι διπλός ή μονός.

(*) Στη ανάγκη, ζήτα τη βοήθεια έμπειρου π.μ. ή α.μ.

Edited Μάρτιος 13 , 2015 by tetris

[mixyak790]

Στις γυαλινες προσοψεις χωρίς πλαίσιο , το U πως υπολογιζεται?νομιζω κάπου είδα οτι για 10mm παχος εχω U=5,6 δεν βρισκω καπου για 12mm...

Edited Μάρτιος 1 , 2017 by mixyak790

[tetris]

σχέση 2.12 (ΤΟΤΕΕ 2)

[mixyak790]

o.k. θερμικη αντισταση εσωτερικη 0.13,εξωτερική 0.04?

[panos-vicious]

Ναι αν έρχεται σε επαφή με εξωτερικό αέρα. Για επαφή με μ.θ.χ. είναι Ri=Ra=0,13 [m2*k/W] (πίνακας 3β ΤΟΤΕΕ 20701-2/2010). Να ξεσκονίζουμε αριά και που τις ΤΟΤΕΕ, ε?

[mixyak790]

Σωστά

[heliaskes]

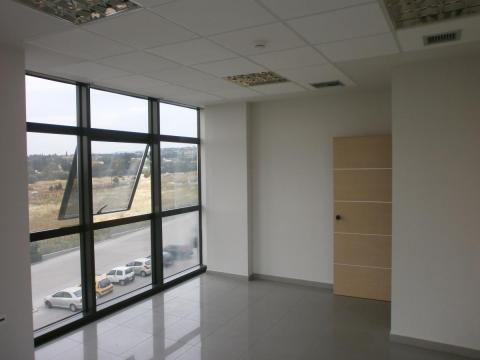

Τo U γυάλινης πρόσοψης ίσο 5.7 το εκτιμούμε και για το ανοιγόμενο μέρος της πρόσοψης; Και αν ναι, τί διείσδυση αέρα εκτιμούμε; Να υποθέσω ότι το εμβαδό που θεωρούμε στον υπολογισμό της διείσδυσης είναι μόνο του ανοιγόμενου μέρους..

[akis73]

Καλημέρα., αν μιλάς για υαλοπέτασμα ο σωστός τρόπος υπολογισμού του U αναλύεται στην 2η τοτεε όπου πρέπει να πάρεις υπόψη σου το επαναλαμβανόμενο μοτίβο της πρόσοψης. Για τον αερισμό μόνο τα ανοιγόμενα μέρη.
