Επιλογή κυκλοφοριτή σε δίκτυο κεντρικής θέρμανσης με Ηλ.συλλέκτη

[7giorgos]

Καλησπέρα,


Είμαι φοιτητής και θέλω να βρω τον κατάλληλο τύπο κυκλοφοριτή για ένα σύστημα ηλ.συλλέκτη και κεντρικής θέρμανσης με fan coils.

1) Την παροχή νερού ώστε να βρούμε τις απώλειες πίεσης από το διάγραμμα των χαλκοσωλήνων πως την επιλεγουμε?

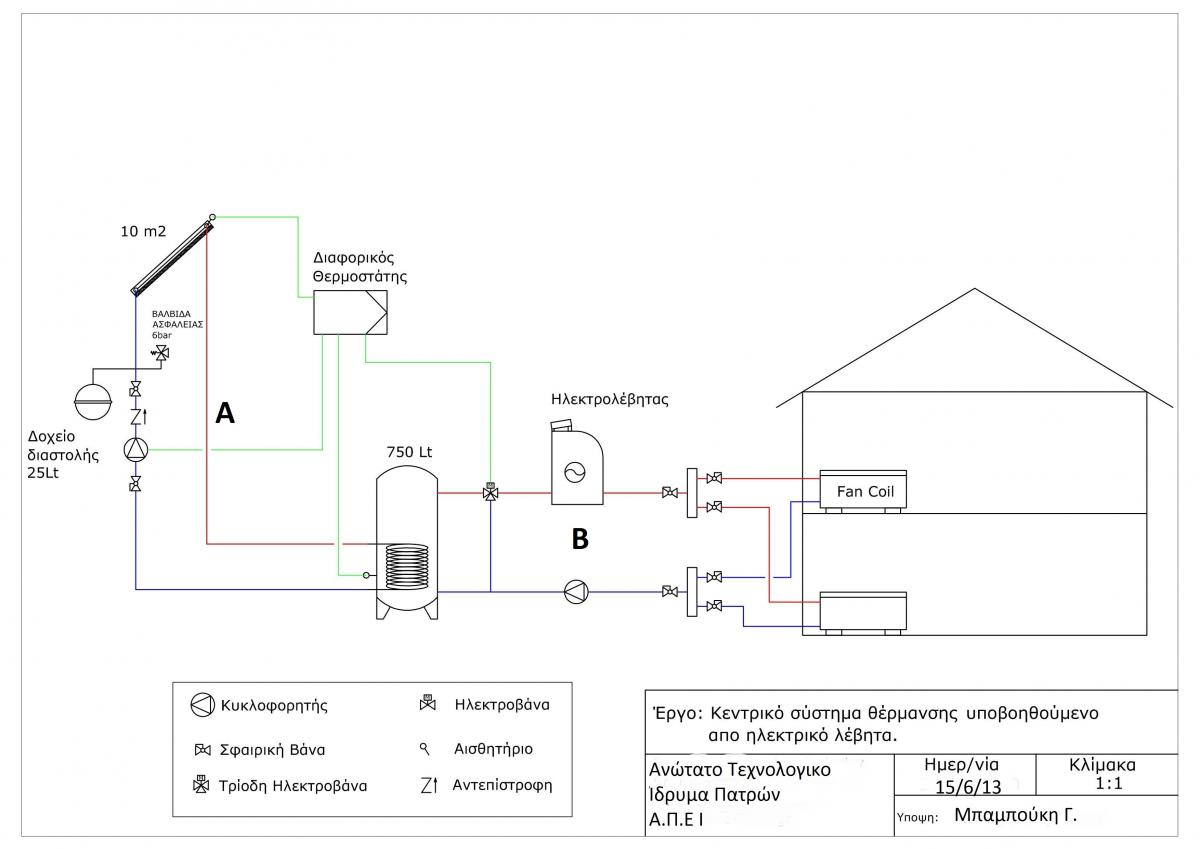

(Θελω να βρω τους κυκλοφορητες στο παρακατω συνημενο σχεδιο στους κλαδους Α και Β,ειναι καπως θεωριτηκο,πολλα δεδομενα θα τα παρω αυθερετα)

Edited Ιούνιος 15 , 2013 by 7giorgos

[aithilenio]

Βρες έναν πίνακα αποδόσεων μιας εταιρίας για fancoil και δες και με τι Dt τις δίνουν για να βρείς την παροχή....

Στο ηλιακό πάρε μία παροχή 50 λίτρων ανα τετραγωνικό μέτρο συλλέκτη...

http://www.e-dimakis.gr/attachment.php?id_attachment=59

Edited Ιούνιος 15 , 2013 by aithilenio

[7giorgos]

Και αφου βρω την παροχη,βρισκω τις απωλειες πιεσης,τις οποιες τις πολλαπλασιαζω με το μηκος των σωληνωσεων ωστε να βρω την πτωση πιεσης η οποια θα με βοηθησει να διαλεξω κυκλοφορητη απο τις χαρακτηριστηκες καμπυλες?

[aithilenio]

Δεν πολλαπλασιάζεις τίποτα...

Βρίσκεις την πτώση πίεσης για όλα τα εξαρτήματα σου ξεχωριστά απο τα διαγράμματα πτώσης πίεσης ή απ το KV που δίνει ο κατασκευαστής για το καθένα χωριστά  και τα μετά προσθέτεις και την πτώση πίεσης της σωληνογραμμής ανάλογα με το φορτίο που κουβαλάει για να βρεις το δυσμενέστερο σου κλάδο.

Edited Ιούνιος 15 , 2013 by aithilenio
