Εισαγωγή συμβόλων (Blocks) στις διαστάσεις που έχουν σχεδιαστεί με επιλογή από βιβλιοθήκη. Μπορείτε να εμπλουτίζετε την βιβλιοθήκη με δικά σας Block.



Περιέχονται, μεταξύ άλλων, οι παρακάτω κατηγορίες με τυπικά σύμβολα:

• PARKING: Διαστασιολογημένες θ.σ. με τυπικό αυτοκίνητο και καμπύλες στροφής

• ΑΥΤΟΚΙΝΗΤΑ: Μικρού, μεσαίου και μεγάλου μεγέθους (τζιπ)
• ΑΝΘΡΩΠΟΙ: Φιγούρες για Τομές και Όψεις σχεδιασμένες από τον Αρχιτέκτονα Γαβρήλο Αηδονόπουλο αποκλειστικά για το CADsdtopo
• ΓΗΠΕΔΑ: Μπάσκετ, Βόλλεϋ, Ποδοσφαίρου κ.λ.π. με διαστάσεις βάσει των προδιαγραφών
• ΓΡΑΦΕΙΟ: Καρέκλες και τραπέζια γραφείου
• ΘΑΜΝΟΙ-ΔΕΝΤΡΑ: Ζευγάρια για Κάτοψη και Όψη σχεδιασμένα από την Αρχιτ. Ελένη Δεσύλλα αποκλειστικά για το CADsdtopo
• ΚΟΥΖΙΝΑ: Διάφορες κουζίνες (Νιπτήρες, φούρνοι, ψυγεία, πάγκοι)
• ΜΠΑΝΙΟ: Νιτήρες, τουαλέτες, μπανιέρες, ντουζ
• ΚΟΥΦΩΜΑΤΑ: Πόμολα και κλειδαριές που εισάγονται στο σωστό ύψος και απόσταση από την κάσα
• ΟΨΕΙΣ: Λεπτομέρειες κιγκλιδωμάτων
• ΣΑΛΟΝΙ: Πολυθρόνες Καναπέδες
• ΣΤΕΓΗ: Ακροκέραμο, κεραμίδια, κορφιάδες, δοκίδες
• ΤΡΑΠΕΖΑΡΙΑ: Διαφόρων μεγεθών τραπεζαρίες
• ΥΠΝΟΔΩΜΑΤΙΟ: Μονά και διπλά κρεββάτια





Περιέχονται οδηγίες για να δημιουργήσετε εύκολα και δικούς σας φακέλους και κατηγορίες ή να εμπλουτίσετε τα ήδη υπάρχοντα. Οι καρτέλες δημιουργούνται αυτόματα.



Δείτε αναλυτικές οδηγίες για την εντολή εδώ.




[sdtopo]

Διαθέσιμα εργαλεία κατά την σχεδίαση γραμμών με το CADsdtopo:



Κατά την σχεδίαση  γραμμών, polyline, τόξων, κύκλων, spline και εισαγωγή συμβόλων  έχετε την δυνατότητα να δίνετε σημεία που δεν υπάρχουν στο σχέδιο με τις παρακάτω επιλογές.



ΣΗΜΕΙΟ ΕΠΙ ΕΥΘΕΙΑΣ: Δίνετε τα 2 σημεία που ορίζουν την ευθεία και την απόσταση D από το πρώτο.

ΜΕΣΟ ΕΥΘΕΙΑΣ: Δίνετε τα 2 σημεία που ορίζουν την ευθεία. Το μέσο υπολογίζεται αυτόματα.

ΤΟΜΗ ΕΥΘΕΙΩΝ: Δίνετε τα 2 σημεία που ορίζουν την πρώτη ευθεία και 2 σημεία που ορίζουν την δεύτερη ευθεία. Με βάση αυτές θα υπολογιστεί το σημείο τομής.

ΚΑΘΕΤΗ ΑΠΟΣΤΑΣΗ ΑΠΌ ΕΥΘΕΙΑ: Δίνετε τα 2 σημεία που ορίζουν την ευθεία, την απόσταση καθέτου από το πρώτο και το μήκος καθέτου.

ΠΡΟΒΟΛΗ ΣΗΜΕΙΟΥ ΣΕ ΕΥΘΕΙΑ: Δίνετε τα 2 σημεία που ορίζουν την ευθεία και το 3ο σημείο που θα προβληθεί.

ΤΟΜΗ ΚΥΚΛΩΝ: Δίνετε κέντρο και ακτίνα του 1ου και του 2ου κύκλου.

ΕΦΑΠΤΟΜΕΝΗ ΚΥΚΛΟΥ: Δίνετε κέντρο και ακτίνα κύκλου και επιλέγετε την εφαπτομένη στην οθόνη.

ΤΟΜΗ ΕΥΘΕΙΑΣ - ΚΥΚΛΟΥ: Δίνετε τα 2 σημεία της ευθείας και για τον κύκλο σημείο κέντρου και ακτίνα.

ΠΑΡΑΛΛΗΛΗ ΣΕ ΣΗΜΕΙΟ: Δίνετε τα 2 σημεία της ευθείας (για διεύθυνση) και απόσταση από το 3ο σημείο.

Για λεπτομέρειες δείτε εδώ.



Μπορείτε να κατεβάσετε την νέα Demo έκδοση 4.0 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ

[sdtopo]

Στην έκδοση 3.5 προστέθηκε η δυνατότητα να αναγράφονται τα αποτελέσματα των πράξεων (με αντικείμενα, αριθμούς, διαστάσεις) στην οθόνη.





Για αναλυτικές οδηγίες Πράξεις και αριθμοί δείτε εδώ.







Μπορείτε να κατεβάσετε την νέα Demo έκδοση 4.0 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ



[sdtopo]

Αναζήτηση εντολών στο Manual



Το site του προγράμματος λειτουργεί ως Manual.



Στην πρώτη σελίδα υπάρχει «ψαχτήρι» όπου μπορείτε να αναζητήσετε λέξεις ή φράσεις ανάλογα με αυτό που θέλετε να κάνετε και θα σας προταθούν οι σελίδες του προγράμματος που περιέχουν τις αντίστοιχες πληροφορίες.





Το λογισμικό CADsdtopo περιέχει πλήθος εντολών που αφορούν όλα τα είδη των σχεδίων και όλες τις ειδικότητες μηχανικών.





Μπορείτε να κατεβάσετε την νέα Demo έκδοση 4.0 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ



Edited Ιανουάριος 8 , 2015 by sdtopo

[sdtopo]

Παραθέτω τα βοηθήματα-παραδείγματα που έχουν χρησιμοποιηθεί πιο συχνά από τους χρήστες του CADsdtopo:







==> Ερωτήσεις για την διαχείριση του σχεδίου εδώ



==> Παραδείγματα της εφαρμογής εδώ



==> Εισαγωγή στάθμης και ύψους χώρων εδώ



==> Χρήσιμες "κρυφές" εντολές εδώ:



==> Χρήση φίλτρων κατά την επιλογή αντικειμένων εδώ



==> Χρήσιμες ερωταπαντήσεις που δίνουν πληροφορίες για το σκεπτικό και τις δυνατότητες των εντολών του CADsdtopo για διαχείριση κειμένων και block εδώ



==> Μαζική αλλαγή φράσεων εδώ







Το λογισμικό CADsdtopo περιέχει πλήθος εντολών που αφορούν όλα τα είδη των σχεδίων και όλες τις ειδικότητες μηχανικών.

Μπορείτε να κατεβάσετε την νέα Demo έκδοση 4.0 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ





[sdtopo]

Μαζικές αλλαγές φράσεων στο σχέδιο με χρήση του CADsdtopo



Αν πρέπει να κάνετε αλλαγή μίας φράσης που έχετε γράψει σε πολλά σημεία στο σχέδιό σας, αν π.χ. έχετε γράψει "ΦΕΚ 129Δ/2005" ενώ έπρεπε "ΦΕΚ 219Δ/2005":



1η ΠΕΡΙΠΤΩΣΗ: ΤΤΤ -> επιλέγετε Text και Mtext -> All -> και στην καρτέλα που ανοίγει επιλέγετε "2. Συνολικά" και "Αλλαγή χαρακτήρων μέσα σε φράση" -> "Αλλαγή του: 129" -> "με το: 219".



Σημ.1: Αν υπάρχει περίπτωση να υπάρχει και αλλού η φράση 129 (π.χ. Ε= 5129.88 τμ) τότε μπορείτε να κάνετε την αντικατάσταση  "Αλλαγή του: 129Δ" -> "με το: 219Δ".



Σημ.2: Αν πάλι θεωρείτε ότι υπάρχει περίπτωση να έχετε γράψει εκ' παραδρομής 129D ή 129 Δ αντί του 129Δ σε κάποιες περιπτωσεις, τότε μπορείτε στην καρτέλα της TTT να εμφανίσετε όλα τα κείμενα που περιέχουν το "129": επιλέγετε "1. Μεμονωμένα" -> Search: "*129*" και "Find it" και τώρα η στήλη στα δεξιά της καρτέλας περιέχει πρώτα όσα κείμενα περιέχουν την φράση 129. Επιλέγοντας κάθε φράση από την λίστα μπορείτε και να δείτε που είναι γραμμένη στην οθόνη με το "zoom +".



Σημ.3: Αν οι φράσεις είναι γραμμένες και σε Block τότε κάνετε την παραπάνω διαδικασία με την εντολή ZZATT.





2η ΠΕΡΙΠΤΩΣΗ: ZZS -> επιλέγετε Text, Mtext, Block και "1. Επιλογή Text με αναζήτηση φράσης" -> Αll -> γράφετε *129* στην καρτέλα αναζήτησης φράσης -> και από εδώ και στο εξής κάθε φορά που πατάτε Enter μεταφέρεστε (zoom) σε κάθε κείμενο στην οθόνη που περιέχει την φράση 129 και μπορείτε να κάνετε τις αλλαγές που θέλετε μέσω της Toolbar που ανοίγει.





Άλλο παράδειγμα επεξεργασίας αντικειμένων με βάση αναζήτηση φράσης:

Αν π.χ., για οποιοδήποτε λόγο, θέλετε τα κείμενα που περιέχουν την φράση 129Δ να εμφανίζονται με κόκκινο χρώμα (ασχέτως μεγέθους, γραμματοσειράς, Layer κ.λ.π.) τότε με την εντολή ZCH -> επιλέγετε Text, Mtext, Block και "1. Επιλογή Text με αναζήτηση φράσης" -> Αll -> γράφετε *129Δ* στην καρτέλα αναζήτησης φράσης -> και επιλέγετε αλλαγή χρώματος σε κόκκινο.

Σημ.: Μπορείτε να προσθέσετε και περιορισμούς για μέγεθος, γραμματοσειρά, Layer κ.λ.π.







Το λογισμικό CADsdtopo περιέχει πλήθος εντολών που αφορούν όλα τα είδη των σχεδίων και όλες τις ειδικότητες μηχανικών.

Μπορείτε να κατεβάσετε την νέα Demo έκδοση 4.0 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ

Edited Ιανουάριος 14 , 2015 by sdtopo

[sdtopo]

Αναρτήθηκε στο site του λογισμικού η νέα βελτιωμένη έκδοση CADsdtopo V4.1

Σημαντικές αλλαγές-προσθήκες

**Διορθώθηκε η εντολή ZZ0 στις περιπτώσεις όπου το Ζ ήταν διαφορετικό του 0 μετά το 20ο δεκαδικό.

**Διορθώθηκε η εισαγωγή περιγραφής (description) όταν το αρχείο εισαγωγής είναι Excell (ITAX).

**Διορθώθηκε η περίπτωση της ZIDS για την σχεδίαση πίνακα και στην περίπτωση που κατά την επιλογή σημείων το τελευταίο ήταν ίδιο με το πρώτο. Προστέθηκε επίσης η δυνατότητα επιλογής άλλου σημείου αρχής αρίθμησης των κορυφών.

**Διορθώθηκε η «ΒΕΒΑΙΩΣΗ ΥΨΟΜΕΤΡΟΥ (ΔΗΜΟΣ)» στις Δηλώσεις-Υπομνήματα Τοπογραφικού.

**Συμπληρώθηκαν οι εντολές ZAA και ZID με ειδοποίηση στην περίπτωση που δεν υπάρχει δυνατότητα υπολογισμού της επιφάνειας λόγω τεμνόμενων ή διπλών γραμμών.

**Συμπληρώθηκαν οι εντολές σχεδίασης και διαχείρισης τριγώνων ώστε να λειτουργούν χωρίς καθυστέρηση και όταν τα τρίγωνα είναι shaded.





Το λογισμικό CADsdtopo περιέχει πλήθος εντολών που αφορούν όλα τα είδη των σχεδίων και όλες τις ειδικότητες μηχανικών.

Μπορείτε να κατεβάσετε την νέα Demo έκδοση 4.0 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ



[sdtopo]

Ετοιμάστηκε η έκδοση 4.2 για ZWCAD που περιλαμβάνει όλες τις τελευταίες προσθήκες του λογισμικού!



Η έκδοση του CADsdtopo για ZwCAD δεν έχει περιορισμούς σε σχέση με την αντίστοιχη για AutoCAD.



Μπορείτε να κατεβάσετε την νέα έκδοση εδώ.



Το λογισμικό CADsdtopo περιέχει πλήθος εντολών που αφορούν όλα τα είδη των σχεδίων και όλες τις ειδικότητες μηχανικών.





[sdtopo]

Η έκδοση 5.00, που θα είναι έτοιμη σύντομα, περιέχει μέχρι στιγμής τα παρακάτω:



* Διορθώθηκαν οι εντολές ZAAS, ZIDS και ZIKS όπου αν η επιλογή σημείων της περιοχής εμβαδομέτρησης/κορυφών δεν τελειώνει με “close”, αυτό πλέον γίνεται αυτόματα.



* Προσθήκη της εντολής ZIMDD η οποία προσαρμόζει με μέσες τιμές αντικείμενο (συνήθως Image (σκαναρισμένα σχέδια)) με ενιαίο περίγραμμα που δίνετε στην οθόνη και τις πραγματικές πλευρές του που πληκτρολογείτε.



* Στην εντολή καταμέτρησης block ZBLK προστέθηκε και η καταγραφή των Anonymous block.



* Προστέθηκε η εντολή ZIMNM με την οποία αναγράφονται αυτόματα τα ονόματα όσων εικόνων επιλέξετε.



* Προστέθηκε στην εντολή TTXX η δυνατότητα επιλογής και Mtext από το Xref.



* Στην εντολή ZXGPT ερωτάστε πλέον για το αν θέλετε να εξαχθούν και τα κέντρα των τόξων.





Το λογισμικό CADsdtopo περιέχει πλήθος εντολών που αφορούν όλα τα είδη των σχεδίων και όλες τις ειδικότητες μηχανικών.

Μπορείτε να κατεβάσετε την νέα Demo έκδοση 4.0 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ



[sdtopo]

Αυτόματα Υπομνήματα στο σχέδιο με προκαθορισμένες επεξηγήσεις.



Υπόμνημα Γραμμών: Υπόμνημα όσων διαφορετικών τύπων γραμμών υπάρχουν στο σχέδιο (ανάλογα με το Layer, Linetype, Color, Ltscale, Width...)



Υπόμνημα Συμβόλων: Υπόμνημα όσων διαφορετικών συμβόλων (Blocks) υπάρχουν στο σχέδιο (ανάλογα με το είδος, μέγεθος, χρώμα, layer...)

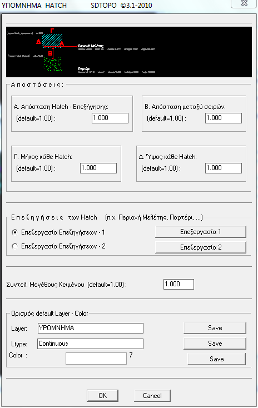

Υπόμνημα Hatch: Υπόμνημα όσων διαφορετικών Hatch υπάρχουν στο σχέδιο (ανάλογα με το είδος, scale, χρώμα, layer...)



Υπόμνημα Κειμένων: Υπόμνημα όσων διαφορετικών τύπων κειμένων υπάρχουν στο σχέδιο (ανάλογα με το Textsyle, μέγεθος, χρώμα, layer...)



Υπόμνημα Θυρών και Παραθύρων: Για τα ανοίγματα που έχουν σχεδιαστεί με τις εντολές SPORT και SPART μπορείτε να προσθέσετε υπόμνημα με το είδος των ανοιγμάτων.

Υπόμνημα Layer: Δημιουργείτε μία λίστα στην οθόνη (υπό μορφή υπομνήματος) όπου για κάθε Layer εμφανίζονται: το όνομα, επεξήγηση, τα είδη αντικειμένων που περιέχει και τα διαφορετικά color και linetype. Δείτε λεπτομέρειες εδώ.





Το λογισμικό CADsdtopo περιέχει πλήθος εντολών που αφορούν όλα τα είδη των σχεδίων και όλες τις ειδικότητες μηχανικών.

Μπορείτε να κατεβάσετε την νέα Demo έκδοση 5.0 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ
