Παράδειγμα Τομής:







Για την σχεδίαση της τομής χρησιμοποιήθηκαν οι εξής εντολές:

- LTOIX και GGY για την σχεδίαση των τομών δομικών στοιχείων.

- LPROB και LPROB2 για προβολές σε πρώτο και δεύτερο επίπεδο.

- OPSPAR για τα ανοίγματα σε Όψη.

- PARATH για τα ανοίγματα σε τομή.

- NNR για τις ενδείξεις επιπέδων.

- ΝΝΒ για τις ενδείξεις υλικών.

- NNX και TTXX για τις ενδείξεις χώρων.

- TST για τις στάθμες.



-TSTGR για στάθμες σε προκαθορισμένη απόσταση ή σε οποιαδήποτε απόσταση με ταυτόχρονη σχεδίαση εστιγμένης γραμμής.



- ZDLM για τις διαστάσεις καθ' ύψος.

- HHG για το Hatch τομής δομικών στοιχείων.

- Τέλος το σχέδιο εκτυπώθηκε με τα πενάκια zzCADsdt_00050.ctb

[sdtopo]

Για την ολοκλήρωση του σχεδίου μπορείτε να εισάγετε τα αυτόματα υπομνήματα συμβόλων, γραμμών και Hatch. Επιλέγετε την περιοχή του σχεδίου που θέλετε και στην συνέχεια σχεδιάζεται το υπόμνημα με προκαθορισμένες επεξηγήσεις για όσα είδη αντικειμένων έχουν επιλεγεί.

Yπόμνημα block: ZYPBL

Υπόμνημα γραμμών: ZYPGR

Υπόμνημα Hatch: ZYPHH



Υπόμνημα κειμένων: ZYPTT




[angusmacgyver]

Αρκετά αξιόλογη προσπάθεια από το δημιουργό του, ο οποίος το ανανεώνει συνέχεια και απαντάει σχεδόν αμέσως σε οποιαδήποτε απορία.

[sdtopo]

Αν το ζητούμενο, στο σχέδιό σας, είναι να ορίσετε 2 παράλληλες γραμμές σε συγκεκριμένη απόσταση μεταξύ τους (όπως π.χ. στην περίπτωση εφαρμογής προβλεπόμενων ρυμοτομικών γραμμών επί υφιστάμενου δρόμου) προτείνουμε τις παρακάτω 2 περιπτώσεις:

1. Εκτελείτε και στις 2 πλευρές του δρόμου την εντολή BLST (βέλτιστη ευθεία) με όσα περοσσότερα σημεία θεωρείτε ότι πρέπει να συμμετέχουν. Έχετε πλέον 2 βέλτιστες ευθείες για κάθε πλευρά. Μεταφέρετε την μία στο τέλος (endpoint) της άλλης. Εκτελείτε πάλι την εντολή BLST (βέλτιστη ευθεία) με 3 σημεία των 2 βέλτιστων ευθειών. Η βέλτιστη ευθεία που προκύπτει έχει την μέση διεύθυνση και των 2 πλευρών και είναι σε τέτοια θέση ώστε να ισομοιράζεται η διαφορά. Κάνετε offset της τελευταίας ευθείας προς την απέναντι πλευρά στο προβλεπόμενο πλάτος της οδού.

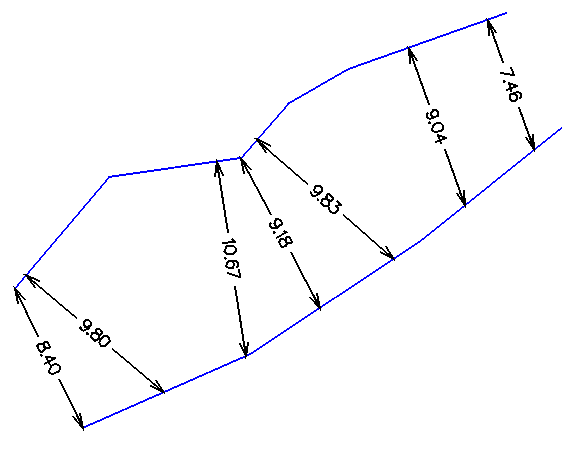

2. Αν το παραπάνω δεν δίνει ικανοποιητική λύση, τότε σχεδιάστε για κάθε πλευρά μία Polyline με όσα περισσότερα σημεία θεωρείτε ότι πρέπει να μετέχουν. Σχεδιάστε διαστάσεις ανάμεσα στις 2 Polyline ανά τακτά διαστήματα με την εντολή ZDD2 (διαστάσεις μεταξύ 2 αντικειμένων). Απο τις διαστάσεις που σχεδιάστηκαν κρατήστε μόνο αυτές που είναι κοντά στο επιθυμητό πλάτος (μεταξύ των 2 αρχικών Pline). Τώρα, με μόνο αυτά τα σημεία εκτελέστε την παραπάνω περίπτωση 1.





_______________________________________________________

Σημ.: Στο πάνω μέρος της κεντρικής σελίδας του λογισμικού (http://www.sdtopocad.net/) μπορείτε να αναζητήσετε λέξεις ή φράσεις σχετικά με το πρόγραμμα CADsdtopo.

To Site του προγράμματος έχει σχεδιαστεί έτσι ώστε να αποτελεί και αναλυτικό εγχειρίδιο χρήσης.



Αν π.χ. ψάχνετε την περιγραφή (βοήθεια) μιάς εντολής τότε πληκτρολογείστε την συντομογραφία της (π.χ. ZDTT) στην αναζήτηση και θα εμφανιστούν, εκτός από την σελίδα επεξήγησης της εντολής, και όλες όσες σελίδες την αναφέρουν.



Μπορείτε να αναζητήσετε και ολόκληρες φράσεις όπως "εισαγωγή σημείων από αρχείο" και θα εμφανιστούν οι σχετικές σελίδες βοήθειας του προγράμματος που περιέχουν την ακριβή φράση ή παρεμφερείς έννοιες.



[sdtopo]

Παράδειγμα σχεδίασης ισοϋψών με το CADsdtopo σε 6 απλά βήματα:



1. TTS: Επιλογή σημείων που θα μετέχουν σε DTM από την οθόνη του Autocad (δυνατότητα επιλογής και με φίλτρα).

2. ZDTMA: Σχεδίαση τριγώνων ανοιχτής περιοχής. (Επιλέγετε ελεύθερα στην οθόνη περιοχή  με τα σημεία ή μεμονωμένα σημεία και σχεδιάζονται αυτόματα τα τρίγωνα).



3. ZDTMB: Ανασχεδιασμός ισοϋψών βάσει των break-lines.(Επιλέγετε στο σχέδιο τις γραμμές (Lines, Polylines και Splines) που αποτελούν γραμμές αλλαγής κλίσης και στην συνέχεια επανασχεδιάζονται αυτόματα τα τρίγωνα που είναι κοντά σε αυτές τις γραμμές. Δεν χρειάζεται να υπάρχουν σημεία σε κάθε κορυφή των γραμμών αυτών.)



4. IIJ: Προσωρινή σχεδίαση ισοϋψών για έλεγχο-αλλαγές διορθώσεις. (Μπορείτε να περιηγηθείτε στο σχέδιο και με την IIJK να βλέπετε τις ισοϋψείς και αν χρειάζεται να προσθέσετε τρίγωνα (ZTIN), να κάνετε μαζική διαγραφή τριγώνων εντός κλειστών περιοχών της επιλογή σας (ZDTMD), να διαγράψετε μεμονωμένα τρίγωνα (TTD), να αντιμεταθέσετε γειτονικά τρίγωνα (TTR) κ.α.)



5. ZDTMISO: Τελική σχεδίαση ισοϋψών.

6. IP2S: Εξομάλυνση ισοϋψών και SSA αναγραφή υψομέτρων επί ευθειών ή μεμονωμένα όπου θέλετε.



Edited Σεπτέμβριος 1 , 2013 by sdtopo

[sdtopo]

Παράδειγμα αυτοματοποίησης:

Έχω το σχέδιο υπογείου (που ανήκει σε 2 ιδιοκτήτες) και κατόπιν αυτοψίας κατέγραψα τις θέσεις στάθμευσης που έχουν μετατραπεί σε αποθήκες. Οι θέσεις στάθμευσης είναι διαφορετικού μεγέθους κατά την άδεια.

Το ζητούμενο είναι να υπολογίσω τα τετραγωνικά των θ. σ. που άλλαξαν χρήση (ανά ιδιοκτήτη) και το σύνολο του χώρου ελιγμών που έχει αλλάξει χρήση χωρίς να πληκτρολογώ νούμερα για πράξεις.  Ακόμα, θέλω να αναγράψω ποιες θέσεις (κατ' όνομα) έχουν αλλάξει χρήση. Οπότε:

  Ετοιμάζω το σχέδιο:
1. Ορίζω ολόκληρη την περιοχή που έχει αλλάξει χρήση.

2. Σχεδιάζω με την ZDTT τις θ. σ. διαφορετικού μεγέθους και μετά τις κάνω copy σε όσες έχουν αλλάξει (σε δύο Layer, ένα για κάθε ιδιοκτήτη).

3. Με την NNAR ή την ΖΖΒ σχεδιάζω τις ονομασίες των θέσεων με αυτόματη αρίθμηση (πάλι σε δύο Layer).



Εξάγω τα ζητούμενά μου:
1. Εμβαδόν θέσεων στάθμευσης ιδιοκτήτη 1:
"Ε+Ε" -> "+" -> "Select" -> "επιλογή με ίδιο" -> επιλέγω μία polyline μίας θέσης -> "all" (επιλέγονται όλες οι θ.σ. του ιδιοκτήτη 1) και "=" έχω το αποτέλεσμα. (Κάνω τα ίδια  και για τον ιδιοκτήτη 2)

2. Επιφάνεια χώρων ελιγμών:
"Ε+Ε" -> "-" -> επιλέγω την pline ολόκληρης της περιοχής που έχει αλλάξει χρήση -> "-" -> "Select" -> "επιλογή με ίδιο" -> επιλέγω θ.σ. ενός ιδιοκτήτη -> "all" (επιλέγονται όλες οι θ.σ. του ιδιοκτήτη ) , "-" ... κάνω το ίδιο και για τον δεύτερο και τέλος.

3. Ποιες θέσεις στάθμευσης έχουν αλλάξει χρήση:
"ZXBL" -> Επιλέγω όνομα αρχείου με κατάληξη "_Ιd-1" (txt ή xls) -> Επιλέγω "Block με attributes", "τελευταία επιλογή Block" βάζω "*" και "τελευταία επιλογή" βάζω "NUM" ή επιλέγω από το σχέδιο -> "επιλογή με ίδιο" -> επιλέγω ένα νούμερο του ενός ιδιοκτήτη -> "all" -> και ανοίγει το αρχείο με τα ονόματα των θέσεων.

Aπό το αρχείο μπορώ να αντιγράψω ότι θέλω ή να το εισάγω στο σχέδιο κείμενο (F2T), ή σαν πίνακα (ZPFL), να το επεξεργαστώ (ZSFILE).






Edited Οκτώβριος 22 , 2013 by Engineer

[sdtopo]

Αν πρέπει να κάνετε αλλαγή μίας φράσης που έχετε γράψει σε πολλά σημεία στο σχέδιό σας, αν π.χ. έχετε γράψει "ΦΕΚ 129Δ/2005" ενώ έπρεπε "ΦΕΚ 219Δ/2005".



1η ΠΕΡΙΠΤΩΣΗ: ΤΤΤ -> επιλέγετε Text και Mtext -> All -> και στην καρτέλλα που ανοίγει επιλέτε "2. Συνολικά" και "Αλλαγή χαρακτήρων μέσα σε φράση" -> "Αλλαγή του: 129" -> "με το: 219".



Σημ.1: Αν υπάρχει περίπτωση να υπάρχει και αλλού η φράση 129 (π.χ. Ε= 5129.88 τμ) τότε μπορείτε να κάνετε την αντικατάσταση  "Αλλαγή του: 129Δ" -> "με το: 219Δ".



Σημ.2: Αν πάλι θεωρείτε ότι υπάρχει περίπτωση να έχετε γράψει εκ' παραδρομής 129D ή 129 Δ αντί του 129Δ σε κάποιες περιπτωσεις, τότε μπορείτε στην καρτέλα της TTT να εμφανίσετε όλα τα κείμενα που περιέχουν το "129": επιλέγετε "1. Μεμονωμένα" -> Search: "*129*" και "Find it" και τώρα η στήλη στα δεξιά της καρτέλας περιέχει πρώτα όσα κείμενα περιέχουν την φράση 129. Επιλέγοντας κάθε φράση από την λίστα μπορείτε και να δείτε που είναι γραμμένη στην οθόνη με το "zoom +".



Σημ.3: Αν οι φράσεις είναι γραμμένες και σε Block τότε κάνετε την παραπάνω διαδικασία με την εντολή ZZATT.





2η ΠΕΡΙΠΤΩΣΗ: ZZS -> επιλέγετε Text, Mtext, Block και "1. Επιλογή Text με αναζήτηση φράσης" -> Αll -> γράφετε *129* στην καρτέλα αναζήτησης φράσης -> και από εδώ και στο εξής κάθε φορά που πατάτε Enter μεταφέρεστε (zoom) σε κάθε κείμενο στην οθόνη που περιέχει την φράση 129 και μπορείτε να κάνετε τις αλλαγές που θέλετε μέσω της Toolbar που ανοίγει.





Σημ.: Αν π.χ., για οποιδήποτε λόγο, θέλετε τα κείμενα που περιέχουν την φράση 129Δ να εμφανίζονται με κόκκινο χρώμα (ασχέτως μεγέθους, γραμματοσειράς, Layer κ.λ.π.) τότε με την εντολή ZCH -> επιλέγετε Text, Mtext, Block και "1. Επιλογή Text με αναζήτηση φράσης" -> Αll -> γράφετε *129Δ* στην καρτέλα αναζήτησης φράσης -> και επιλέγετε αλλαγή χρώματος σε κόκκινο.











[sdtopo]

Σήμερα αναρτήθηκε η νέα Demo έκδοση V3.02 που μπορείτε να την κατεβάσετε εδώ.



Αν έχετε ήδη Demo έκδοση μπορείτε να εγκαταστήσετε την καινούργια ακολουθώντας την διαδικασία που περιγράφεται στις Σημ.2.



Η νέα Demo έκδοση έχει και περισσότερο χρόνο ισχύος.



Σύντομα και Demo έκδοση για ZWCAD+ 2012 και Progecad.



Τιμοκατάλογος του λογισμικού εδώ (έκπτωση 50% έως 30 Σεπ 2013).

Edited Σεπτέμβριος 17 , 2013 by sdtopo

[sdtopo]

Προς τους πιο πρόσφατους κατόχους του προγράμματος επισημαίνω κάποιες χρήσιμες "κρυφές" εντολές :

"ZMSB": (Match Block Scale). Επιλέγετε το Block που έχει τα επιθυμητά X, Υ, Ζ Scale και στην συνέχεια τα Block που θέλετε να αποκτήσουν τα ίδια Scale.

"S2P": (Spline σε Polyline). Μετατροπή των επιλεγμένων Splines σε Polylines δυνατότητα διαμόρφωσης της πύκνωσης σημείων ανάμεσα στις κορυφές της αρχικής Spline.

"ZONELAY": (Μεταφορά σε 1 Layer). Όσα αντικείμενα επιλέγετε μεταφέρονται σε ένα υπάρχον ή νέο Layer διατηρώντας το Color και το Linetype τους.

"ZDLAYT": (Διαστασιολόγηση βάσει Layer). Αναγραφή Διαστάσεων (απλό Text) όλων των αντικειμένων που βρίσκονται στο ίδιο Layer.

"LL0": (Σβήσιμο βάσει μήκους) Όσα αντικείμενα έχουν μήκος μικρότερο απο αυτό που δίνετε, αφαιρούνται από το σχέδιο.

"ZDRC": (Άνοιγμα Φακέλου Σχεδίου). Ανοίγει (μέσω των Windows) ο φάκελος στον οποίο βρίσκεται το τρέχον σχέδιο.



"BVC": (Αριθμοί-κείμενα από Επιλογή). Επιλέγετε αριθμό ή κείμενο που περιέχεται σε Block και αυτό γράφεται σαν ξεχωριστό κείμενο όπου επιθυμείτε στην οθόνη.



"D+D": (Πράξεις με distance και αριθμούς). Συνεχείς πράξεις με αποστάσεις (distance) ή και αριθμούς που μπορείτε να πληκτρολογείτε.



"ZCXRD": (Αλλαγή δνσης xref). Αν το σχέδιο δεν βρίσκει τα xref μπορείτε να επανακαθορίσετε τον φάκελο ή τους φακέλους που τα περιέχουν με μία κίνηση.



"KTT": (Απόσταση γραμμών κειμένου). Επιλέγετε τις γραμμές κειμένου που θέλετε και ορίζετε την απόστασημεταξύ τους (default ή σε συγκεκριμένη απόσταση ή με δυναμική αυξομείωση στην οθόνη).



"PP": (Κάθετη σε σημείο γραμμής). Επιλέγετε οποιοδήποτε σημείο σε γραμμή (line, pline), όπου σχεδιάζεται κάθετη στο επιθυμητό μήκος και πλευρά.



"LLOL": (Highleight Layer). Επιλέγετε οποιοδήποτε Layer θέλετε και αυτό αναβοσβήνει στην οθόνη ενώ ενημερώνεστε για το  πόσα και τι είδους αντικείμενα περιέχει.



"ZVPMC": (Νέο Viewport από το Model στο Layout στις ίδιες συντ/νες). Ορίζετε περιοχή στο Model ή οποία εμφανίζεται σε layout στις ίδιες συντεταγμένες.



"ZDFS": (Μετατροπή μεγέθους ανάλογα με διαφορετική κλίμακα εκτύπωσης). Έχετε π.χ. εισάγει image σε τυχαίο μέγεθος το οποίο θέλετε να τυπωθεί σε κλίμακα 1:5000 ενώ το υπόλοιπο σχέδιο θα τυπωθεί 1:200. Επιλέγετε διάσταση στο image, δίνετε την πραγματική της τιμή και τις δύο κλίμακες εκτύπωσης.



"ΖΙΜΑΑ": (Μεταφορά αντικειμένων ανάμεσα σε εικόνες). Επιλέγετε δύο image (αρχικό και τελικό) και με βάση την διαφορά του μεγέθους της θέσης και της στροφής μεταφέρονται ή αντιγράφονται όσα αντικείμενα επιλέξετε από το 1ο στο 2ο.



"DFF": (Άνοιγμα Φωτογραφίας). Εφ' όσον έχετε ορίσει τον φάκελο των Windows που περιέχει τις φωτογραφίες με την εντολή FFCHDIR μπορείτε, μέσα στο σχέδιο, να πληκτορολογείτε τον αριθμό της φωτογραφίας και αυτή ανοίγει αυτόματα.
