Για νέο σχέδιο Τοπογραφικού





Αναλυτικός οδηγός σύνταξης πλήρους Τοπογραφικού σχεδίου με το CADsdtopo:

· Ρυθμίσεις: Προτείνουμε, την πρώτη φορά, να τρέξετε την εντολή  DefZZTOPO (Ορίζονται τα προτεινόμεναLayer, Color, Ltype, συντελεστές μεγέθους κ.λ.π. που προτείνουν στην αρχή τους οι εντολές και είναι προσαρμοσμένα για Αποτυπώσεις Κτιρίων και Τοπογραφικά.



· 1. ΜΟΝΑΔΕΣ: Ορισμός Τοπογραφικών Μονάδων TOPOUNITS (Ορίζονται: Μονάδες μήκους σε μέτρα με 3 δεκ., γωνίες σε grad με 4 δεκ., αρχή μέτρησης γωνιών ο Βορράς και δεξιόστροφα.



· 2. ΣΤΑΣΕΙΣ - ΤΑΧΥΜΕΤΡΙΚΑ: Εισαγωγή Στάσεων, Ταχυμετρικών, μετρήσεων με Gps, σημείων εξάρτησης και άλλων σημείων από τα αρχεία επίλυσης ITAX. Παράδειγμα εξάρτησης αποτύπωσης από τοπικό σύστημα εδώ.



· 2α. Αλλαγή μεγέθους σημείων: Μπορείτε να αλλάξετε το μέγεθος των σημείων ώστε να είναι ευκρινή (ανάλογα με την πυκνότητα και την κλίμακα) με την εντολήZCS.



· 2β. Άνοιγμα-κλείσιμο σημείων: Μπορείτε να ανοιγοκλείνετε τα σημεία με την εντολήSDD (με ρύθμιση SDD1)  για πιο ευχερή σχεδίαση. Την ίδια εντολή μπορείτε να χρησιμοποιείτε και στην συνέχεια για να ανοιγοκλείνετε άλλα Layer (όπως π.χ. κάποιο image πίσω από το σχέδιο).



· 3. ΣΧΕΔΙΑΣΗ ΥΦΙΣΤΑΜΕΝΗΣ ΚΑΤΑΣΤΑΣΗΣ: Σχεδίαση όλων των Γραμμών (Κτίρια, μανδρότοιχοι, ξερολιθιές, θαμνοφράχτες, σύρματα, κάγκελα, ακτογραμμή, πρανή, υφιστάμενες στοές, βεράντες, όριο βλάστησης, όρια ασφάλτου, χωματόδρομοι, μονοπάτια, διαχωριστικό ορόφων, αναβαθμοί, παρτέρια ...) ZLL



· 3α. Σχεδιαστικά εργαλεία: Ορθογώνιο με 2 Σημεία (MR2), Ορθογώνιο με 3 Σημεία (MR3), Spline με Σημεία (MSP), Circle με 3 Σημεία (MK3), Circle με Κέντρο+Ακτίνα (MKK), Τόξα με 3 σημεία (MJL), Copy σε Σημείο (MCC), Οffset σε Σημείο (MOF), Ορθογώνιο με πλευρές και δνση (ZDTT), Ορθογώνιο με 4 σημεία (ZR4),  Κατασκευές σημείων (K).



· 4. HATCH - ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΚΤΙΡΙΩΝ: Hatch Κτιρίων HKT, PHKT , αριθμός ορόφωνXKT



· 5. HATCH ΕΔΑΦΟΥΣ - ΠΕΡΙΟΧΩΝ: Προσθήκη Hatch εδάφους Παρτέρι (HHP), Γρασίδι (HGR), Πόες (HPOES), Θάμνοι-φυτά (HTHAM) και πλακοστρώσεις (ZHH). Μπορείτε επίσης να επισημάνετε περιοχές με διαγράμμιση (HHD) ή τελίτσες (HHT).



· 6. ΕΙΣΑΓΩΓΗ ΣΥΜΒΟΛΩΝ: Εισάγετε σύμβολα για στοιχεία της υφιστάμενης κατάστασης με την εντολή MBL (Δέντρα, θάμνους, κολόνες, φρεάτια κ.λ.π.).



· 7. ΕΝΔΕΙΞΕΙΣ: Ενδείξεις με σύμβολο NNB (π.χ. όριο κρασπέδου, προβολή εξώστη...), Ένδειξη απλή NNA (π.χ. beton, άσφαλτος, χώμα...), Χρήσεις Κτιρίων NNX (π.χ. Κατοικία, Γραφεία, Κατάστημα...), Δρόμοι - οδοί NNOD (π.χ. Οδός ΤΑΔΕ, Αγροτική οδός...), Τοπωνύμια - περιοχές NNTOP (π.χ. Πλατεία ΤΑΔΕ, Κόμβος....), Ένδειξη με βέλος NNT (π.χ. προς θάλασσα, προς κέντρο, προς οδό τάδε...) ή επιλογή άλλης ένδειξης ZNN.



· 7α. Προσωπικές σημειώσεις : ELE Ενδείξεις (Leader με κουκίδα) για προσωπικές σημειώσεις στο Σχέδιο ή παρατηρήσεις. Το Layer αυτών των σημειώσεων (e1legxos) πρέπει να είναι κλειστό κατά την εκτύπωση.



· 7β. Για έλεγχο επιτόπου: POP Ενδείξεις (Leader με κουκίδα) για σημειώσεις στο Σχέδιο που αφορούν επιτόπου έλεγχο ή σημαντική σημείωση που πρέπει να επιλυθεί προ της παράδοσης. Τυπώνονται κόκκινες σε όλα τα πενάκια. To Layerτους όμως πρέπει να είναι κλειστό κατά την τελική εκτύπωση.



· 7γ. Διάσταση για έλεγχο: VLV  Σχεδίαση γραμμής με βέλη (στην αρχή και στο τέλος) που αφορά διάσταση για επιτόπου έλεγχο ή σημαντική διαφορά που πρέπει να επιλυθεί προ της παράδοσης. Τυπώνονται κόκκινες σε όλα τα πενάκια. To Layer τους όμως πρέπει να είναι κλειστό κατά την τελική εκτύπωση.



· 8. ΥΨΟΜΕΤΡΙΚΗ ΑΦΕΤΗΡΙΑ: Στην περίπτωση που τα υψόμετρα του σχεδίου δεν θα είναι απόλυτα τότε ορίζετε  υψομετρική αφετηρία (0.00 σε μία εκ των κορυφών του προσώπου) και αλλάξτε τα υψόμετρα των τοπογραφικών σημείων με την εντολή ZNMB



· 8α. Εξαγωγή συντεταγμένων: Εφ’ όσον αλλάξατε τα υψόμετρα των σημείων προτείνουμε να κάνετε εξαγωγή σε αρχείο σε περίπτωση που  χρειαστεί να τα επανεισάγετε ή να τα χρησιμοποιήσετε σε επίλυση νέων μετρήσεων ή χάραξη. Εξαγωγή στάσεων ZXPOL και ταχυμετρικών ZTAX.



· 9. ΕΙΣΑΓΩΓΗ ΣΤΑΘΜΗΣ 0.00: Εισάγετε το σύμβολο της υψομετρικής αφετηρίας με την εντολή ZST όπου επιλέγετε “zSt01  Στάθμη 0.00”.





[sdtopo]

· 10. ΑΝΑΓΡΑΦΗ ΥΨΟΜΕΤΡΩΝ ΣΕ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΗΜΕΙΑ: Με την εντολή BVC επιλέγετε τα υψόμετρα των ταχυμετρικών από τα οποία τοποθετούνται κείμενα στάθμης (στις κορυφές του οικοπέδου (εντός και επί του εδάφους των ομόρων) , σε επίπεδα, βεράντες, στο κράσπεδο και σε λοιπά χαρακτηριστικά σημεία).



· 10α. Στάθμες κορφιά, υπογείου, ισογείου κ.λ.π.: Χρησιμοποιείτε την εντολή ZST με επιλογή “zSt38  Στάθμη με σημείωση”.



· 10β. ΤΡΙΓΩΝΑ - ΙΣΟΫΨΕΙΣ. Παράδειγμα σχεδίαση ισοϋψών σε 6 απλά βήματα εδώ.



· 11. ΚΑΝΑΒΟΣ: Σχεδιάζετε κάναβο KNB ή KNBS και συντεταγμένες κανάβου KNBT.



· 11α. ΒΟΡΡΑΣ: Εισάγετε Βορρά σε σημείο εντός του κανάβου (ZBOR).



· 11β. ΣΥΣΤΗΜΑ ΑΝΑΦΟΡΑΣ: Επιλέγετε από την καρτέλα της εντολής ZTITLOI να εισαχθεί το Σύστημα εξάρτησης του Σχεδίου το οποίο τοποθετείτε στην επάνω αριστερή γωνία εσωτερικά του Κανάβου (HATT,  UTM,  ΕΓΣΑ,  Τοπικό). Ο συντελεστής ΕΓΣΑ συμπληρώνεται αυτόματα. Σε κάθε άλλη περίπτωση αν το σύστημά σας είναι σε ΕΓΣΑ μπορείτε να βρείτε και να συμπληρώσετε τον συντελεστή με την εντολή KEGSA.



· 12. ΕΙΣΑΓΩΓΗ ΕΙΚΟΝΩΝ ΓΙΑ ΠΡΟΣΑΡΜΟΓΗ: Αν έχετε εικόνες όπως Ρυμοτομικό, Δ.Ε., Πινακίδα ΓΥΣ, Διανομή κ.λ.π. που θέλετε να προσαρμόσετε πίσω από την αποτύπωση τότε : 1. Εισάγετε την εικόνα με την εντολή ZIMIN.   2. Φέρνετε την εικόνα στις πραγματικές της διαστάσεις ZDFS (όπου επιλέγετε και τις 2 κλίμακες εκτύπωσης να είναι 1.000)  ή  και    3. Φέρνετε την εικόνα στα κοινά σημεία της αποτύπωσης ZMRS.



· 13. ΣΧΕΔΙΑΣΗ ΠΡΟΒΛΕΠΟΜΕΝΩΝ ΓΡΑΜΜΩΝ: Σχεδίαση όλων των πολεοδομικών Γραμμών (Ρυμοτομική, Οικοδομική, προβλεπόμενη στοά, γραμμή δόμησης, οριοθετημένο ρέμα, Αιγιαλός, Παραλία, Δάσος, όριο Οικισμού, όριο Απαλλοτρίωσης, άξονας Οδού κ.λ.π.) ZLL. Παράδειγμα εφαρμογής ρυμοτομικών εδώ.



· 13α. Εργαλεία μελέτης γραμμών: Απομόνωση αντικειμένων (ZF), Ξεπάγωμα όλων (ZFF), Απόχρωση γκρι για τα υπόλοιπα πλην των επιλεγμένων (ZFG), Βέλτιστη ευθεία (BLST), Αποστάσεις μεταξύ 2 Polyline (ZDD2).



· 13β. ΣΥΜΠΛΗΡΩΣΗ ΠΟΛΕΟΔΟΜΙΚΩΝ ΕΝΔΕΙΞΕΩΝ: Αναγραφή Ρ.Γ., Ο.Γ., Στοά κ.λ.π. (RGOG), Ονομασίες Ο.Τ. (ZKYK), Πολεοδομικές περιοχές όπως ΕΚΤΟΣ ΣΧΕΔΙΟΥ, ΟΙΚΙΣΜΟΣ ΤΑΔΕ κ.λ.π. (ΝΝΜ), Διαστάσεις οδών και πρασιών (ZDA).



· 14. ΣΧΕΔΙΑΣΗ ΟΡΙΩΝ ΙΔΙΟΚΤΗΣΙΩΝ: Όρια ιδιοκτησίας (LXID), Όρια ομόρων (LXOMR), Άξονας κάθετης (LXKATH).



· 15. ΕΜΒΑΔΟΜΕΤΡΗΣΗ ΙΔΙΟΚΤΗΣΙΑΣ:  Αυτόματη εισαγωγή Κορυφών-πλευρών-εμβαδού-πίνακα  με τις εντολές ZID όπου επιλέγετε ένα σημείο στο κέντρο της ιδιοκτησίας (αν έχετε απομονώσει με ZF τις οριογραμμές που την περιβάλλουν) ή με επιλογή Polyline ZID ή με συνεχόμενα σημεία που δίνετε εσείς (ZIDS).

Αν έχετε εισάγει κορυφές και θέλετε να προσθέσετε τον πίνακα αργότερα χρησιμοποιείτε τον Πίνακα Κορυφών ιδιοκτησίας (ZPID).



· 15α. Έλεγχος κορυφών και διαστάσεων: Ελέγχετε τις κορυφές και τις πλευρές αν χρειάζονται μετακίνηση ώστε να τυπώνονται ευκρινώς. Για τις κορυφές χρησιμοποιείτε την εντολή STRETCH του Autocad και για τις πλευρές την Move.



· 16. ΕΜΒΑΔΟΝ-ΚΟΡΥΦΕΣ-ΔΑΣΤΑΣΕΙΣ ΚΤΙΡΙΟΥ: Εισάγετε εμβαδόν κάλυψης του Κτιρίου ή των επιμέρους τμημάτων του (ZAA), Κορυφές στις γωνίες του (ZIK) και διαστάσεις (ZDAM).



· 16α. Πλάγιες αποστάσεις Δ: Τοποθετείτε διαστάσεις στις μικρότερες αποστάσεις του κτιρίου από τα όρια σε κάθε πλευρά (ZDAM).  Το ίδιο κάνετε και για τις πλευρές των όμορων Κτιρίων.



· 16β. Αρτιότητα ομόρων - ιδιοκτησίες - διατηρητέα - ΚΑΕΚ: Με την εντολή ΝΝ2αναγράφετε στα όμορα οικόπεδα τα περί αρτιότητας και οικοδομησιμότητας τους, στα όμορα γήπεδα τους ιδιοκτήτες, τα όμορα διατηρητέα Κτίρια και τα ΚΑΕΚ αν υπάρχουν.



· 17. ΕΙΣΑΓΩΓΗ ΤΙΤΛΟΥ: Εισάγετε Τίτλο της επιλογής σας (ZTITLOI) ανοίγοντας νέο ή ενημερώνοντας υπάρχων έργο στην βάση δεομένων έργων του προγράμματος.



· 17α. ΟΡΟΙ ΔΟΜΗΣΗΣ: Εισάγεται το πλαίσιο των όρων δόμησης ZTITLOI->Όροι Δόμησης και συμπληρώνεται του όρους.

Στο πρόγραμμα περιλαμβάνονται αναλύσεις των ΦΕΚ 138Δ’/1981 &ΦΕΚ181Δ’/1985 για οικισμούς, του ΦΕΚ 270Δ’/1985 για την εκτός Σχεδίου δόμηση και του ΦΕΚ 169Α’/1998 για αποστάσεις από οδούς, τα οποία μπορείτε να εισάγετε και να μελετήσετε ZTITLOI->ΦΕΚ. Παράδειγμα μαζικών αλλαγών σε φράσεις εδώ.



· 17β. ΛΟΙΠΕΣ ΔΗΛΩΣΕΙΣ: Επιλέγετε από καρτέλα να εισαχθεί κάποιο από τα πρότυπα της δήλωσης του Ν.651-77 και 1337-83 για Εντός και Εκτός Σχεδίου και τις λοιπές δηλώσεις (Δήλωση ιδιοκτήτη, Δήλωση Μηχανικού για εφαρμογή Ρυμοτομικού, Δήλωση εντοπισμού ΓΥΣ, λοιπές σημειώσεις (ύπαρξη δέντρων, υψομετρική αφετηρία...)) με την εντολή ZTITLOI.



· 18. ΥΠΟΜΝΗΜΑ ΓΡΑΜΜΩΝ-ΣΥΜΒΟΛΩΝ-HATCH: Εισάγετε υπόμνημα γραμμών (ZYPGR), υπόμνημα συμβόλων (ZYPBL) και υπόμνημα Hatch (ZYPHH).  Όταν επιλέγετε την περιοχή των αντικειμένων που θα αναλυθούν στα υπομνήματα να επιλέγετε περιοχή εντός του κανάβου. Προτείνουμε στο υπόμνημα γραμμών να επεξηγούνται όλες οι γραμμές κάτι που είναι χρήσιμο και για την ηλεκτρονική αποστολή των σχεδίων σε άλλους μηχανικούς.



· 19. ΑΠΟΣΠΑΣΜΑΤΑ ΣΤΟ ΥΠΟΜΝΗΜΑ: Αν έχετε κάποιο image που το έχετε προσαρμόσει πίσω από το σχέδιο ή αν εισάγετε νέο τα βάζετε στο Layer “tiff_apsp_****” το οποίο το φέρνετε στις διαστάσεις που θα εκτυπωθεί (συνήθως άλλη κλίμακα από αυτήν του σχεδίου) με την εντολή ZDFS.



· 19α. Εντοπισμός ιδιοκτησίας στο απόσπασμα: Απομονώνεται τα layer του αποσπάσματος, των ορίων και του image προσαρμογής ή άλλων κοινών σημείων και μεταφέρετε την ιδιοκτησία στο απόσπασμα με την εντολή ZMRS.



· 19β. Μετατροπή γραμμών εντοπισμού: Με την εντολή ZONELAY μεταφέρετε όλες τις γραμμές του εντοπισμού (συνήθως γραμμές ορίων ή και ρυμοτομικές) στο layer “YPOMNHMA”. Τα παραπάνω γίνονται ώστε να μην υπάρχουν αντικείμενα εκτός του βασικού σχεδίου σε layer όπως αυτό των ορίων ιδιοκτησίας.



· 19γ. Διαγράμμιση εντοπισμού: Διαγράμμιση του εντοπισμού με την εντολή HHA.



· 19δ. Τίτλος αποσπάσματος: Επιλέγετε από καρτέλα να εισαχθεί η Επικεφαλίδα Αποσπάσματος (Διάγραμμα Εφαρμογής, Απόσπασμα Οικισμού, Πινακίδα ΓΥΣ1:5000, Απόσπασμα Ρυμοτομικού) και συμπληρώνετε.



· 19ε. Βορράς στο απόσπασμα: Εισάγετε σύμβολο Βορρά σε κάθε απόσπασμα ZBOR.



· 20. ΣΤΑΣΕΙΣ - ΕΞΑΡΤΗΣΗ - Ο.Τ.: Εισάγετε πίνακα στάσεων (ZPPOL) και σημειώσεις εξάρτησης (ZTITLOI).  Στον πίνακα στάσεων προτείνουμε να επιλέγετε και προσθήκη κενής στήλης όπου να αναγράφετε το είδος της στάσης (καρφί σε άσφαλτο, πάσσαλος σε χώμα κ.λ.π.). Εισάγετε ακόμα τις κορυφές Ο.Τ. (ZPOT) σε περίπτωση Πρέξης Εφαρμογής.



· 21. Σβήσιμο γραμμών επικάλυψης: Όταν η γραμμή ορίου του οικοπέδου συμπίπτει με όριο κτιρίου ή μανδρότοιχου ή άλλη συνεχή γραμμή τότε η γραμμή αυτή θα πρέπει να μεταφέρετε σε άλλο Layer που να είναι κλειστό κατά την εκτύπωση ώστε να είναι ευκρινή τα όρια του οικοπέδου. Η διαδικασία αυτή γίνεται αυτόματα με την εντολή 2R.



· 22. Έλεγχος ορθογραφίας στο Word: Εξάγετε τα κείμενα που είναι ανοιχτά στην εκτύπωση σε αρχείο *.doc και ελέγχετε την ορθογραφία (T2F)



· 23. Έλεγχος Εργασιών: Προ της εκτύπωσης προτείνουμε να ελέγχετε αν έχουν γίνει οι βασικές εργασίες για το Σχέδιο (εντολή: CEC ρύθμιση: CEC5)



Σημ.:

* Προτείνεται κατά την διάρκεια σχεδίασης να ακολουθείτε με την σειρά τις εντολές τουMenu “Τοπογραφικό βήμα βήμα” ή να έχετε ανοιχτή την Toolbar “14α. Τοπογραφικό βήμα βήμα” και να κάνετε το ίδιο.

* Πριν από κάθε εκτύπωση ή παράδοση να επανελέγχετε την Λίστα Εργασιών (23.).

* Εάν χρησιμοποιείται Πινακίδα Γ.Υ.Σ. 1:5000 μπορείτε να εισάγετε υπόμνημα με τις επεξηγήσεις των συμβολισμών των πινακίδων με την εντολή GYSYP, οπότε και έχετε την δυνατότητα να αποσαφηνίσετε τις περιοχές που σας ενδιαφέρουν.

* Παραδείγματα εντολών διαχείρισης του σχεδίου εδώ.

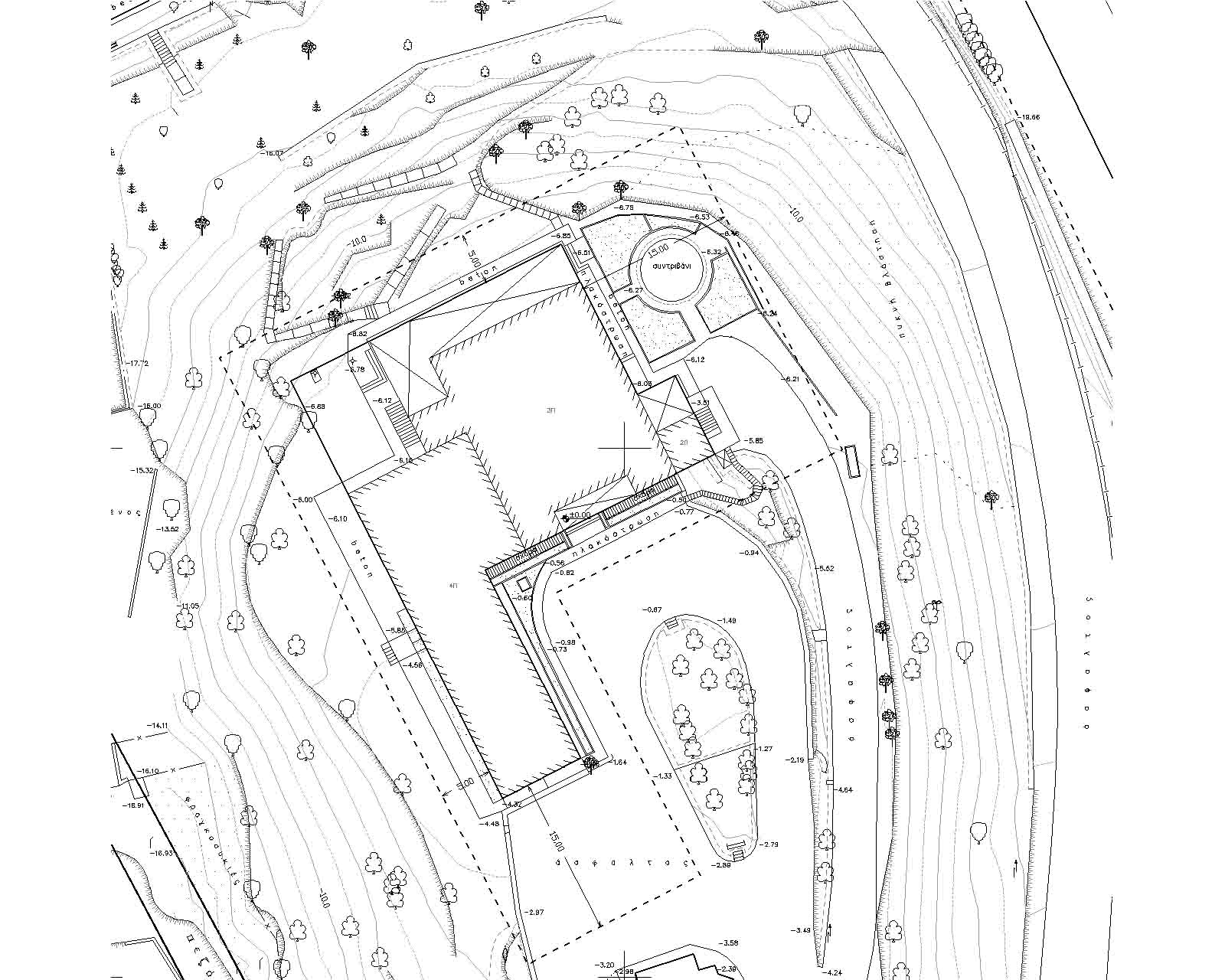

* Δείτε παράδειγμα εκτύπωσης υφιστάμενης κατάστασης εδώ.



Μπορείτε να κατεβάσετε την Demo έκδοση (πλήρης περιορισμένου χρόνου) εδώ.

[sdtopo]

Για νέο σχέδιο Κάτοψης





Ρυθμίσεις: Προτείνουμε να τρέξετε την εντολή  DefZZTOPO (Ορίζονται τα προτεινόμενα Layer, Color, Ltype, συντελεστές μεγέθους κ.λ.π. που προτείνουν στην αρχή τους οι εντολές και είναι προσαρμοσμένα για Αποτυπώσεις Κτιρίων και Τοπογραφικά.



Σε περίπτωση τοπογραφικής αποτύπωσης: Ορισμός Τοπογραφικών ΜονάδωνTOPOUNITS, Εισαγωγή Στάσεων, Ταχυμετρικών και άλλων σημείων από τα αρχεία επίλυσης ITAX.

Αλλαγή μεγέθους σημείων: Μπορείτε να αλλάξετε το μέγεθος των σημείων ώστε να είναι ευκρινή (ανάλογα με την πυκνότητα και την κλίμακα) με την εντολή ZCS.

Άνοιγμα-κλείσιμο σημείων: Μπορείτε να ανοιγοκλείνετε τα σημεία με την εντολή SDD(με ρύθμιση SDD1)  για πιο ευχερή σχεδίαση. Την ίδια εντολή μπορείτε να χρησιμοποιείτε και στην συνέχεια για να ανοιγοκλείνετε άλλα Layer (όπως π.χ. κάποιο image πίσω από το σχέδιο).



Σημαντικό: Τα μεγέθη των ενδείξεων και στάθμεων  για τις κλίμακες 1:100, 1:50 και μικρότερες  εισάγονται στο σχέδιο με σχεδόν διπλάσιο μέγεθος (από αυτά των άλλων κλιμάκων).

Αυτό συμβαίνει, στις default ρυθμίσεις του προγράμματος, για να υπάρχει η δυνατότητα εκτύπωσης σχεδίου που έχει συνταχθεί για π.χ. κλίμακα  1:50, να τυπώνεται και σε 1:100και να παραμένουν τα κείμενα και σύμβολα κατά το δυνατόν ευανάγνωστα.

Είναι σύνηθες οι κατόψεις  1:50 ή 1:100 να τυπώνονται σε μικρά χαρτιά και γι’ αυτόντον λόγο εισάγονται τα αντικείμενα «μεγαλύτερα» ώστε να διαβάζονται και σε μεγαλύτερες κλίμακες.

Με την εντολή 50100Scale έχετε την δυνατότητα να αλλάξετε αυτήν την ρύθμιση και να ορίσετε τα μεγέθη συμβόλων και κειμένων να είναι τα ελάχιστα ώστε να είναι ευκρινή και να έχετε οικονομία χώρου στο σχέδιο.



Οποιαδήποτε στιγμή μπορείτε, να επαναφέρεται τις default ρυθμίσεις του προγράμματος που αναλύθηκαν παραπάνω.



ΟΔΗΓΙΕΣ - ΣΕΙΡΑ ΕΝΤΟΛΩΝ



               · 1.  ΕΙΣΑΓΩΓΗ LAYER ΚΑΤΟΨΗΣ:

Εισαγωγή  Layer  ενός επιπέδου ή μονώροφου KLAY: Εισάγονται τα συνήθη Layerσχεδίασης Κάτοψης. Στην αρχή της εντολής ερωτάστε για την συντομογραφία του επιπέδου που θα σχεδιάσετε, όπου πρέπει να δώσετε 3 γράμματα (π.χ. Iso, Ypo, 1os, 2os, Hmi, Dom, Do2 κ.λ.π.) ή τίποτα. Ανάλογα με τα 3 γράμματα που δώσετε (π.χ. 1os) δημιουργούνται και τα αντίστοιχα Layer (1os_Diafora, 1os_TOIXOI, κ.λ.π.).  Στην συνέχεια οι εντολές σχεδίασης αναγνωρίζουν τα Layer με τα 3 γράμματα και την κάτω παύλα “_” και λειτουργούν πάνω σε αυτά.



Layer - Lman - Φίλτρα Πολυώροφου Κτιρίου  KTLMAN: Εισάγονται τα συνήθη Layerόλων των επιπέδων πολυώροφου κτιρίου, τα αντίστοιχα LMAN και τα αντίστοιχα φίλτρα. Επιλέγετε το αριθμό και το είδος των επιπέδων και την αρχή μετρήσεων ή σχεδίασης.



Η αρχή των μετρήσεων ή η σειρά σχεδίασης έχει σημασία για τα LMAN που δημιουργούνται. Αν π.χ. ξεκινάτε από το Ισόγειο και προς τα πάνω τότε θα υπάρχουν τα LMAN “Isogeio” όπου θα σχεδιάσετε το Ισόγειο και στην συνέχεια για τον 1ο όροφο μπορείτε να επιλέξετε τοLMAN “1os-Isogeio” όπου οι γραμμές του ισογείου θα φαίνονται στην οθόνη με σκούρο γκρι και locked ενώ τα Layer του 1ου στα κανονικά χρώματά τους οπότε υπάρχει σαφής διαφοροποίηση και μπορείτε ταυτόχρονα με την σχεδίαση του 1ου να ελέγχετε ή να παίρνετε πληροφορίες από το ήδη σχεδιασμένο ισόγειο.



Στην συνέχεια, και αν έχετε εκτελέσει την εντολή 3letlayK, ανάλογα με το ποιο Layer είναι τρέχον οι εντολές προτείνουν και το αντίστοιχο Layer ανάλογα με την συντομογραφία του επιπέδου (Αν π.χ. είναι τρέχον το Layer 1os_TOIXOI και επιλέγετε την σχεδίαση σκάλας τότε θα προταθεί το Layer 1os_SKALES. Αν στην συνέχεια είναι τρέχον Layer το 3os_Hatchκαι επιλέξετε να σχεδιάσετε τοίχους τότε θα προταθεί το Layer 3os_TOIXOI κ.λ.π.).

Επειδή τα Layer πολυώροφου κτιρίου είναι πολλά δημιουργούνται αυτόματα και τα αντίστοιχα φίλτρα των Layer ώστε να μπορείτε να απομονώνεται στην καρτέλα τα επίπεδα που σχεδιάζετε.



· 1α.  Επεξήγηση Layer Κάτοψης: Ανοίγει αρχείο με τις επεξηγήσεις των Layer που εισάγονται, τι είδους αντικείμενα και τι στοιχεία πρέπει να περιλαμβάνει το καθένα.



· 2.  ΣΧΕΔΙΑΣΗ ΓΡΑΜΜΩΝ ΚΑΤΟΨΗΣ Σχεδίαση όλων των Γραμμών Κάτοψης (Τοίχοι, Κολόνες, Προβολές, Ανώψεις, σκάλες ...) ZLL



· 2a.  ΣΚΑΛΕΣ ΡΑΜΠΕΣ: Βέλος Σκάλας (BS), βέλος Ράμπας (rampa), βέλος σκάλας σε άνωψη (BSA) και Τομή σκάλας και προβολή άνωψης (TS), υπολογισμός πατήματος και offset (OSK), Αυτόματη σχεδίαση σκαλιών (OSKM).



· 3.  ΠΑΡΑΘΥΡΟ: Σχεδίαση τυπικής ένδειξης τομής Παραθύρου σε κάτοψη  ( μονό,  διπλό,  με παντζούρι εσωτερικό ή εξωτερικό, επάλληλο  ή  απλό με πολλά χωρίσματα ) PARATH.



· 3.  ΠΟΡΤΑ: Σχεδίαση τυπικής ένδειξης Πόρτας σε κάτοψη  ( σκέτη χωρίς κούφωμα,  με κάσα5x5,  με κάσα όλο το πάχος του τοίχου ) PORTA.



· 4.  ΑΡΧΙΤΕΚΤΟΝΙΚΑ ΣΥΜΒΟΛΑ: Εισαγωγή συμβόλων σταθερής διάστασης (Parking, Αυτοκίνητα, Γήπεδα, έπιπλα γραφείου, θάμνοι, δέντρα, έπιπλα κουζίνας, μπάνιο, τραπεζαρία, υπνοδωμάτιο, φρεάτια κ.λ.π.)  ASD.



· 5.  ΕΝΔΕΙΞΕΙΣ:

Χώροι ΝΝΧ (π.χ. ΑΠΟΘΗΚΗ, ΓΡΑΦΕΙΟ, ASC, ΥΠΝΟΔΩΜΑΤΙΟ κ.λ.π.)



Ένδειξη με σύμβολο NNB (π.χ. επένδυση-μάρμαρο, όριο-ψευδοροφής κ.λ.π.)



Ένδειξη απλή ΝΝΑ (π.χ. ποδιά, μάρμαρο, προς 1ο όροφο κ.λ.π.)



Ένδειξη custom NNC (παρόμοια χρήση με την ένδειξη με σύμβολο με την διαφορά ότι υπάρχει δυνατότητα επιλογής απόστασης γραμμής ένδειξης από την κουκίδα, όταν υπάρχει πρόβλημα χώρου ή άλλες ανάγκες ευκρίνειας. Προτείνεται οι ενδείξεις αυτές να μπαίνουν κατά την οριζόντια ή την κατακόρυφη διεύθυνση (Ortho ON).



Οδοί ΝΝΜ (αναγράφεται η ονομασία της οδού (αν το όριό της εμφαίνεται στην Κάτοψη) ή μετά από βέλος που δείχνει προς ποια κατεύθυνση είναι η οδός.



Υλικά δαπέδων-τοίχων-δοκών-οροφών NND (Ενδείξεις σε 2 στήλες) π.χ.

                          δάπεδο                 : βιομηχανικό

                          οροφή-τοίχοι        : επιχρισμένα

                          δοκοί                   : ανεπίχριστες



Επιλογή τύπου ένδειξης ZNN: Επιλέγετε ένα από τους υπόλοιπους τύπους ενδείξεων ή αλλάζετε τις ρυθμίσεις των εντολών για ενδείξεις.



Προσωπικές σημειώσεις ELE: Ενδείξεις (Leader με κουκίδα) για προσωπικές σημειώσεις στο Σχέδιο ή παρατηρήσεις. Το Layer αυτών των σημειώσεων (e1legxos) πρέπει να είναι κλειστό κατά την εκτύπωση.



Για έλεγχο επιτόπου POP: Ενδείξεις (Leader με κουκίδα) για σημειώσεις στο Σχέδιο που αφορούν επιτόπου έλεγχο ή σημαντική σημείωση που πρέπει να επιλυθεί προ της παράδοσης. Τυπώνονται κόκκινες σε όλα τα πενάκια. To Layer τους όμως πρέπει να είναι κλειστό κατά την τελική εκτύπωση.



Διάσταση για έλεγχο VLV  Σχεδίαση γραμμής με βέλη (στην αρχή και στο τέλος) που αφορά διάσταση για επιτόπου έλεγχο ή σημαντική διαφορά που πρέπει να επιλυθεί προ της παράδοσης. Τυπώνονται κόκκινες σε όλα τα πενάκια. To Layer τους όμως πρέπει να είναι κλειστό κατά την τελική εκτύπωση.



Αναγραφή συντεταγμένων ΝΝΧΥ: Σε περίπτωση που ζητηθούν συντεταγμένες στις γωνίες των υποστυλωμάτων ή άλλων χαρακτηριστικών σημείων.



Αριθμός σε κύκλο NNAR: Συνεχόμενοι αριθμοί σε κύκλο (μικρό μέγεθος) για δωμάτια ή όποια άλλη χρήση.



Στοιχεία σε κύκλο ZKYK: Επιλογή από βιβλιοθήκη συμβόλου για αριθμούς ή κείμενα σε κύκλους.



Στοιχεία σε πλαίσιο ZTET: Επιλογή από βιβλιοθήκη συμβόλου για αριθμούς ή κείμενα σε πλαίσιο.



Ενδείξεις Τομών ΚΤΜ: Επιλέγετε την αρχή και το τέλος της γραμμής Τομής, δίνετε την ονομασία και προς τα πού κοιτάει και σχεδιάζεται η γραμμή Τομής.



Μικρές Τομές MTM: Επιλέγετε σημείο, κατεύθυνση και όνομα και σχεδιάζεται αυτόματα το σύμβολο της μικρής Τομής το οποίο τοποθετείτε στην τελική του θέση.



· 5α.  ΒΟΡΡΑΣ: Εισάγετε σύμβολο Βορρά (ZBOR)



· 6.    ΔΙΑΣΤΑΣΙΟΛΟΓΗΣΗ - ΑΡΙΘΜΗΣΗ ΑΝΟΙΓΜΑΤΩΝ: Επιλέγετε από καρτέλα πινακάκι (ZKKP). Τα πινακάκια αφορούν Πόρτες, Παράθυρα ή άλλα ανοίγματα και περιέχουν πληροφορίες για είδος ανοίγματος, πλάτος, ποδιά και πρέκι.

ZZDK:  Κολόνες              SPARS: Παράθυρα  SPAR: Παράθυρα με αρίθμηση



SPART: Τύπος Παραθύρου  SPOS: Πόρτα        SPO: Πόρτα με αρίθμηση



SPORT: Τύπος πόρτας        SANS: Άνοιγμα     SAN: Άνοιγμα με αρίθμηση



SANPS: Άνοιγμα με ποδιά   SANP: Άνοιγμα με ποδιά και αρίθμηση



· 7.   ΔΙΑΣΤΑΣΕΙΣ: Εξωτερικές διαστάσεις (Linear) ZDL, Εσωτερικές διαστάσεις (Linear) ZDLM,Εξωτερικές διαστάσεις (Aligned) ZDA, Εσωτερικές διαστάσεις (Aligned) ZDAM, Επιλογές διαστασιολόγησης ZDDAS



· 8.   ΣΤΑΘΜΕΣ: Στάθμες δαπέδου - Ύψη έως οροφή (ZST).



   8a.   Ύψη από δάπεδο NNH: Αναγράφετε τα ύψη στοιχείων Άνωψης από το δάπεδο (δοκοί, αναβαθμοί οροφής, αλλαγές οροφής κ.λ.π.)



· 8b.  Αλλαγή υψομετρικής αφετηρίας: Σε περίπτωση τοπογραφικής αποτύπωσης ορίζετε υψομετρική αφετηρία (συνήθως 0.00 στην είσοδο του Ισογείου) και αλλάξτε τα υψόμετρα των τοπογραφικών σημείων με την εντολή ZNMB.

Εξαγωγή συντεταγμένων: Εφ’ όσον αλλάξατε τα υψόμετρα των σημείων προτείνουμε να κάνετε εξαγωγή σε αρχείο σε περίπτωση που  χρειαστεί να τα επανεισάγετε ή να τα χρησιμοποιήσετε σε επίλυση νέων μετρήσεων ή χάραξη. Εξαγωγή στάσεων ZXPOL και ταχυμετρικών ZTAX

ΕΙΣΑΓΩΓΗ ΣΤΑΘΜΗΣ 0.00: Εισάγετε το σύμβολο της υψομετρικής αφετηρίας με την εντολή ZST όπου επιλέγετε “zSt01  Στάθμη 0.00”.



· 9.  HAΤCH: Διαγράμμιση φερόντων (ΗΗΗ), Σκίαση δομικών στοιχείων στην περίπτωση που δεν διαχωρίζονται τα φέροντα (HHG) και λοιπά Hatch π.χ. πλακοστρώσεις (ZHH)



· 10. ΥΠΟΜΝΗΜΑΤΑ: Συμβόλων (ZYPBL), Γραμμών (ZYPGR), Hatch (ZYPHH). Αν έχετε διαχωρίσει χώρους, χρήσεις ή έχετε κωδικοποιήσει περιοχές ανάλογα με το χρώμα, το είδος ή και το μέγεθος των κειμένων τότε μπορείτε να εισάγετε και Υπόμνημα Κειμένων(ZYPTT).



· 11. ΤΙΤΛΟΙ - ΥΠΟΜΝΗΜΑΤΑ: Εισάγετε και συμπληρώνετε τον τίτλο Κάτοψης (ZTITLOI).



Σημ.:

* Προτείνεται κατά την διάρκεια σχεδίασης να ακολουθείτε με την σειρά τις εντολές του Menu “Κάτοψη βήμα βήμα” ή να έχετε ανοιχτή την Toolbar “15α. Κάτοψη βήμα βήμα” και να κάνετε το ίδιο.







Μπορείτε να κατεβάσετε την Demo έκδοση (πλήρης περιορισμένου χρόνου) εδώ.







[sdtopo]

Επιλογές κατά την σχεδίαση γραμμών, εισαγωγής Block κ.λ.π. με το CADsdtopo



Κατά την διάρκεια σχεδίασης Line Polyline ή εισαγωγής Block υπό κλίμακα έχετε πολύ περισσότερες επιλογές από τις αντίστοιχες εντολές του Autocad.



Αν έχετε εισάγει σημεία με το CADsdtopo ή έχετε ήδη block στο σχέδιο που αφορούν τα σημεία μπορείτε να σχεδιάσετε γραμμές ή να εισάγετε σύμβολα απλώς και μόνο πληκτρολογώντας τους κωδικούς των σημείων ή με συνδυασμούς εντολών.



Παρακάτω ακολουθεί παράδειγμα σχεδίασης Line ή Polyline γιατί είναι εντολές που περιέχουν το σύνολο των επιλογών:



Command: MLL

Γραμμή στο  Σημείο ? [Undo, Length, Arc, Close, Seira, Kataskeyes ]  :

Έχετε τις παρακάτω επιλογές:



1. Να επιλέξετε σημείο με το ποντίκι στην οθόνη ή να πληκτρολογήσετε συντεταγμένες.



2. Αν έχετε επιλέξει την δυνατότητα να πληκτρολογείτε κωδικούς τότε μπορείτε να γράψετε κάποιο κωδικό και η γραμμή (ή το Block στην αντίστοιχη εντολή) θα σχεδιαστεί στο σημείο εισαγωγής του Block που περιέχει αυτόν τον κωδικό στην αντίστοιχη Attribute.



3. Undo: Αναιρείται το τελευταίο αντικείμενο που σχεδιάσατε στο τελευταίο σημείο κατά την διάρκεια της εντολής.



4. Length: Δίνετε μήκος το οποίο σχεδιάζεται στην διεύθυνση του ποντικιού. (Η επιλογή αυτή λειτουργεί όπως η αντίστοιχη του Autocad.)



5. Arc: Είτε σχεδιάζετε Line ή Polyline μπορείτε να προσθέσετε τόξο με 3 σημεία.



6. Seira: Αν έχετε επιλέξει την δυνατότητα να πληκτρολογείτε κωδικούς τότε μπορείτε να δώσετε πρώτο και τελευταίο κωδικό όπου σε αυτούς και σε όλους τους ενδιάμεσους θα γίνει σχεδίαση.



7. Kataskeyes: Ανοίγει η παρακάτω καρτέλα με την οποία μπορείτε να κατασκευάσετε σημεία.





Μπορείτε να κατεβάσετε την Demo έκδοση (πλήρης περιορισμένου χρόνου) εδώ.





[sdtopo]

Για νέο σχέδιο Τομής





Ακολουθεί παράδειγμα "σηκώματος" Τομής από σχέδιο Κάτοψης όπου αναπτύσσεται η λογική του λογισμικού στην χρήση των εντολών για Τομή.



Σημαντικό: Τα μεγέθη των ενδείξεων και στάθμεων  για τις κλίμακες 1:100, 1:50 και μικρότερες  εισάγονται στο σχέδιο με σχεδόν διπλάσιο μέγεθος (από αυτά των άλλων κλιμάκων).

Αυτό συμβαίνει, στις default ρυθμίσεις του προγράμματος, για να υπάρχει η δυνατότητα εκτύπωσης σχεδίου που έχει συνταχθεί για π.χ. κλίμακα  1:50, να τυπώνεται και σε 1:100και να παραμένουν τα κείμενα και σύμβολα κατά το δυνατόν ευανάγνωστα.

Είναι σύνηθες οι κατόψεις  1:50 ή 1:100 να τυπώνονται σε μικρά χαρτιά και γι’ αυτόντον λόγο εισάγονται τα αντικείμενα «μεγαλύτερα» ώστε να διαβάζονται και σε μεγαλύτερες κλίμακες.

Με την εντολή 50100Scale έχετε την δυνατότητα να αλλάξετε αυτήν την ρύθμιση και να ορίσετε τα μεγέθη συμβόλων και κειμένων να είναι τα ελάχιστα ώστε να είναι ευκρινή και να έχετε οικονομία χώρου στο σχέδιο.

Οποιαδήποτε στιγμή μπορείτε, να επαναφέρεται τις default ρυθμίσεις του προγράμματος που αναλύθηκαν παραπάνω.



Σε περίπτωση τοπογραφικής αποτύπωσης: Ορισμός Τοπογραφικών Μονάδων TOPOUNITS,. Σε περίπτωση που έχετε σηκώσει τα σημεία της Κάτοψης με την εντολή ΜΚΟ τότε μπορείτε να τα εισάγετε στο σχεδίου με την εντολή   ITAX και επιλογή Custom Blocks -> “SHM-OPSHS”.

Αλλαγή μεγέθους σημείων: Μπορείτε να αλλάξετε το μέγεθος των σημείων ώστε να είναι ευκρινή (ανάλογα με την πυκνότητα και την κλίμακα) με την εντολή ZCS.

Άνοιγμα-κλείσιμο σημείων: Μπορείτε να ανοιγοκλείνετε τα σημεία με την εντολή SDD (με ρύθμιση SDD1)  για πιο ευχερή σχεδίαση. Την ίδια εντολή μπορείτε να χρησιμοποιείτε και στην συνέχεια για να ανοιγοκλείνετε άλλα Layer (όπως π.χ. διακοσμητικά στοιχεία ή images).



· 1.  ΕΙΣΑΓΩΓΗ LAYER ΤΟΜΗΣ TLAY: Εισάγονται τα συνήθη Layer σχεδίασης Τομής. Στην αρχή της εντολής ερωτάστε για την συντομογραφία της Τομής που θα σχεδιάσετε, όπου πρέπει να δώσετε 3 γράμματα (π.χ. ΤΑΑ, ΤΒΒ κ.λ.π.) ή τίποτα. Ανάλογα με τα 3 γράμματα που δώσετε (π.χ. ΤΑΑ) δημιουργούνται και τα αντίστοιχα Layer (ΤΑΑ_Diafora, ΤΑΑ_TOIXOI, κ.λ.π.).

Με την ίδια συντομογραφία στην αρχή και κάτω παύλα “_” πρέπει να είναι και το όνομα του σχεδίου (π.χ. ΤΑΑ_ΤΟΜΗ_Kata-Mikos.dwg, ΤΒΒ_ΤΟΜΗ.dwg κ.λ.π.) ώστε στην συνέχεια  οι εντολές σχεδίασης να αναγνωρίζουν τα Layer με τα 3γράμματα και την κάτω παύλα “_” και να λειτουργούν πάνω σε αυτά. Τα προτεινόμενα Layer θα περιλαμβάνουν το πρόθεμα των 3 γραμμάτων αν έχετε επιλέξει την εντολή 3letlayT.



· 1α.  Επεξήγηση Layer Τομής: Ανοίγει αρχείο με τις επεξηγήσεις των Layer που εισάγονται, τι είδους αντικείμενα και τι στοιχεία πρέπει να περιλαμβάνει το καθένα.



· 2.   ΓΡΑΜΜΗ 0.00: Ορίζετε την γραμμή με Υ=0.00 η οποία αποτελεί σημείο αναφοράς του Σχεδίου (GRY0).





· 2α. ΕΙΣΑΓΩΓΗ XREF - VPORTS:

Εισαγωγή Xref Κάτοψης ZINSXREF: Εισάγετε την κάτοψη σαν Xref, την τοποθετείτε κάτω από την Τομή και την στρίβετε ώστε η γραμμή τομής στην κάτοψη να είναι οριζόντια και τα βέλη της γραμμής τομής προς τα πάνω.

Χωρισμός της οθόνης σε 2 μέρη ZV2H: H οθόνη χωρίζεται σε 2 μέρη όπου στο ένα θα είναι η τομή και στο άλλο η κάτοψη ώστε να είναι ευχερές το «σήκωμα»γραμμών.

Στοίχιση Vports ZVF: Ορίζεται να στοιχίζονται οι δύο οθόνες κατά Χ με πρώτη οθόνη αυτή της Τομής, και από εκεί και πέρα τα 2 σχέδια μπορούν ανά πάσα στιγμή να στοιχιθούν το ένα κάτω από το άλλο με την εντολή ZVFF.



· 3.  ΣΧΕΔΙΑΣΗ ΓΡΑΜΜΩΝ ΤΟΜΗΣ: Σχεδίαση όλων των Γραμμών Κάτοψης (Τοίχοι, Κολόνες, Προβολές, προβολές σε 2ο επίπεδο, κρυφά στοιχεία φέροντα, κρυφές προβολές,....) ZLL.



· 3α. ΣΧΕΔΙΑΣΤΙΚΑ ΕΡΓΑΛΕΙΑ ΤΟΜΗΣ:

Γραμμή με ίδιο Υ στα 2 άκρα GGY: Αν π.χ. έχετε ένα χώρο που τέμνεται στην κάτοψη από την γραμμή της τομής, τότε για σχεδιάσετε το δάπεδο αυτού του χώρου στο σχέδιο τομής επιλέγεται την στάθμη δαπέδου και τα 2 σημεία που ορίζουν το πλάτος του δωματίου. Ενώ τα σημεία του πλάτους τα επιλέγετε στην κάτω οθόνη (Xref κάτοψης) η γραμμή σχεδιάζεται στην πάνω οθόνη (σχέδιο Τομής).



Γραμμή με ίδιο Χ στα 2 άκρα GGX: Η εντολή λειτουργεί ίδια με την παραπάνω αλλά ως προς Χ. Αν π.χ. θέλετε να σχεδιάσετε μία γραμμή προβολής από το δάπεδο εώς την οροφή ενός χώρου στην Τομή: Επιλέγετε το Χ της προβολής από την Κάτοψη και στην συνέχει δίνετε ένα τυχαίο σημείο στο δάπεδο και ένα στην οροφή και η γραμμή σχεδιάζεται αυτόματα (χωρίς να την σηκώσετε από την Κάτοψη, χωρίς OSNAPS, ORTHO, TRIM κ.λ.π.).



Σήκωμα γραμμής σε Y GG1: Δίνετε το επιθυμητό Υ και στην συνέχεια δίνετε όσα σημεία θέλετε στην Κάτοψη από τα οποία σχεδιάζονται κάθετες γραμμές μέχρι το επιθυμητό Υ.



Σχεδίαση κλίμακας με 2 σημεία ZSKO: Δίνεται σημεία αρχής και τέλους και αριθμό πατημάτων και σχεδιάζεται αυτόματα η σκάλα σε τομή.



Κείμενο από Xref ΤΤΧΧ:  Επιλέγετε κείμενα από την Κάτοψη (π.χ. ονομασίες Χώρων, άλλες κωδικοποιήσεις κ.λ.π.), δίνετε και το επιθυμητό Υ αναγραφής (συνήθως κοντά στο δάπεδο του χώρου και τα κείμενα αναγράφονται αυτόματα και στην Τομή.



· 3β. ΚΟΥΦΩΜΑ ΠΑΡΑΘΥΡΟΥ OPSPAR: Επαναλαμβανόμενη αυτόματη σχεδίαση παραθύρων σε όψη με επιλογή από καρτέλα (ανοιγόμενα-συρόμενα , μη ανοιγόμενα, με εξώφυλλα, επάλληλο, εξώφυλλο γαλλικού τύπου) και επιλογή του αριθμού φύλλων, των κατακόρυφων διαιρέσεων και ορισμό κάσας και πλαισίου.



· 4.   ΕΝΔΕΙΞΕΙΣ ΕΠΙΠΕΔΩΝ NNR: Επιλέγετε μία πλευρά του Κτιρίου και στην συνέχεια επιλέγετε ένα σημείο στο δάπεδο κάθε επιπέδου, επιλέγετε την ονομασία του από βιβλιοθήκη και σχεδιάζεται αυτόματα γραμμή με τελίτσες από το σημείο που επιλέξατε μέχρι την ονομασία του επιπέδου σε προκαθορισμένη απόσταση από το κτίριο.

Σε πολλές περιπτώσεις απαιτείται να δώσετε ενδείξεις επιπέδων και από τις 2πλευρές του Κτιρίου.

Εφ’ όσον τελειώσετε με όλα τα επίπεδα σχεδιάζετε μία προσωρινή κάθετη γραμμή (σχετικά κοντά στις ονομασίες) όπου με την εντολή TST βάζετε στάθμες στις τομές της προσωρινής γραμμή με τις γραμμές τελίτσες των επιπέδων.



· 5.  ΔΡΟΜΟΙ - ΟΔΟΙ NNOD: Αναγράφεται η ονομασία της οδού (αν η γραμμή εδάφους της εμφαίνεται στην Τομή) ή μετά από βέλος που δείχνει προς ποια κατεύθυνση είναι η οδός.



· 6.  ΣΤΑΘΜΕΣ TST: Τοποθετείτε αυτόματες στάθμες σε χαρακτηριστική σημεία της Τομής. Χάριν ευκρίνειας του σχεδίου προτείνεται οι στάθμες να είναι στοιχιμένες καθ’ ύψος ανά περιοχή κατά το δυνατόν.



· 6α. Στάθμες με γραμμή--------έξω TSTGR: Σε περιπτώσεις που είτε λόγω έλλειψης χώρου στο σχέδιο είτε λόγω τάξης θέλετε οι στάθμες να μην είναι απευθείας επάνω στο αντικείμενο αλλά σε απόσταση από αυτό και με διακριτική γραμμή (τελίτσες) σύνδεσης. Εκτός αυτού, με την χρήση της εντολής, έχετε και τις στάθμες στοιχιμένες καθ’ ύψος.



· 6β. Έλεγχος Στάθμεων CCTST: Προτείνεται να εκτελείτε αυτήν την εντολή κατά το τέλος ή μετά την ολοκλήρωση του σχεδίου όπου υπάρχει πιθανότητα κάποια σύμβολα στάθμης να έχουν μετακινηθεί από την θέση που αναφέρονται. Η εντολή αυτή θα τις εντοπίσει αν υπάρχουν.



· 7.   ΔΙΑΣΤΑΣΕΙΣ ΚΑΘ’ ΥΨΟΣ (εσωτερικά) ZDLM: Εσωτερικές διαστάσεις καθ’ ύψος (ύψη Χώρων, πάχος Πλάκας, ύψη εώς δοκούς...). Είναι σημαντικό να χρησιμοποιείτε την δυνατότητα της εντολής συνέχισης της διαστασιολόγης (continuous) καθ’ ύψος ώστε η “γραμμή” διαστάσεων να είναι ευθεία. (Εφ’ όσον βάλετε την πρώτη διάσταση μετά από 4 Enter μπορείτε να συνεχίσετε προς τα πάνω ή προς τα κάτω δίνοντας σημεία για διαστάσεις (continuous).



· 8.  ΔΙΑΣΤΑΣΕΙΣ ΕΞΩΤΕΡΙΚΟ ΣΥΝΟΛΙΚΟ ΥΨΟΣ ZDL: Δίνετε το εξωτερικό μέγιστο ύψος και στις 2 πλευρές του κτιρίου.



· 9.  ΕΝΔΕΙΞΕΙΣ:



Χώροι ΝΝΧ (π.χ. ΑΠΟΘΗΚΗ, ΓΡΑΦΕΙΟ, ASC, ΥΠΝΟΔΩΜΑΤΙΟ κ.λ.π.)



Ενδείξεις με γραμμή στοιχιμένες δεξιά ή αριστερά από το σχεδιο NNG (π.χ. περιγραφές κατασκευής κ.λ.π.)



Ένδειξη με σύμβολο NNB (π.χ. χώμα, επένδυση-μάρμαρο, προβολή εξώστη κ.λ.π.),



Ένδειξη απλή ΝΝΑ (π.χ. γεννήτρια, Π/Φ  κ.λ.π.)



Ένδειξη custom NNC (παρόμοια χρήση με την ένδειξη με σύμβολο με την διαφορά ότι υπάρχει δυνατότητα επιλογής απόστασης γραμμής ένδειξης από την κουκίδα, όταν υπάρχει πρόβλημα χώρου ή άλλες ανάγκες ευκρίνειας. Προτείνεται οι ενδείξεις αυτές να μπαίνουν κατά την οριζόντια ή την κατακόρυφη διεύθυνση (Ortho ON).



Επιλογή τύπου άλλης ένδειξης ZNN: Επιλέγετε ένα από τους υπόλοιπους τύπους ενδείξεων ή αλλάζετε τις ρυθμίσεις των εντολών για ενδείξεις.



Προσωπικές σημειώσεις ELE: Ενδείξεις (Leader με κουκίδα) για προσωπικές σημειώσεις στο Σχέδιο ή παρατηρήσεις. Το Layer αυτών των σημειώσεων (e1legxos) πρέπει να είναι κλειστό κατά την εκτύπωση.



Για έλεγχο επιτόπου POP: Ενδείξεις (Leader με κουκίδα) για σημειώσεις στο Σχέδιο που αφορούν επιτόπου έλεγχο ή σημαντική σημείωση που πρέπει να επιλυθεί προ της παράδοσης. Τυπώνονται κόκκινες σε όλα τα πενάκια. To Layerτους όμως πρέπει να είναι κλειστό κατά την τελική εκτύπωση.



Διάσταση για έλεγχο VLV  Σχεδίαση γραμμής με βέλη (στην αρχή και στο τέλος) που αφορά διάσταση για επιτόπου έλεγχο ή σημαντική διαφορά που πρέπει να επιλυθεί προ της παράδοσης. Τυπώνονται κόκκινες σε όλα τα πενάκια. To Layer τους όμως πρέπει να είναι κλειστό κατά την τελική εκτύπωση.



Αριθμός σε κύκλο NNAR: Συνεχόμενοι αριθμοί σε κύκλο (μικρό μέγεθος) για δωμάτια ή όποια άλλη χρήση.



Στοιχεία σε κύκλο ZKYK: Επιλογή από βιβλιοθήκη συμβόλου για αριθμούς ή κείμενα σε κύκλους.



· 10.  HATCH: Διαγράμμιση φερόντων (ΗΗΗ), Σκίαση δομικών στοιχείων στην περίπτωση που δεν διαχωρίζονται τα φέροντα (HHG), Τζάμι (OHHTZ), Άνοιγμα ή κενό (OHHA) και λοιπά Hatch ZHH.



· 11.  ΑΡΧΙΤΕΚΤΟΝΙΚΑ ΣΥΜΒΟΛΑ ASD: Εισαγωγή συμβόλων σε Όψη (Άνθρωποι,  Αυτοκίνητα,  Θάμνοι,  Δέντρα,  Πόμολα κουφωμάτων,  Φώτα επί τοίχου,  Φωτιστικοί στύλοι,  στοιχεία Στέγης κ.λ.π.).



· 12. ΤΙΤΛΟΙ - ΥΠΟΜΝΗΜΑΤΑ: Εισάγετε και συμπληρώνετε τον τίτλο Τομής (ZTITLOI). Τελειώνετε με υπόμνημα γραμμών ZYPGR και υπόμνημα Hatch ZYPHH.



· 13. Τίτλος κάτω από Τομή: Με την εντολή YYTT (Μεγάλος πλατύς Τίτλος) προσθέσετε πάλι την ονομασία της Τομής (π.χ.  ΤΟΜΗ Α-Α, ΤΟΜΗ Β-Β κ.λ.π.) κάτω δεξιά από αυτό καθ’ αυτό το σχέδιο της Τομής (εκτός των τίτλων) για την περίπτωση εκτύπωσης χωρίς τίτλους ή για την εισαγωγή της Τομής σε άλλο σχέδιο.



Σημ.:

* Προτείνεται κατά την διάρκεια σχεδίασης να ακολουθείτε με την σειρά τις εντολές τουMenu “Τομή βήμα βήμα” ή να έχετε ανοιχτή την Toolbar “14α. Τομή βήμα βήμα”και να κάνετε το ίδιο.

* Πριν από κάθε εκτύπωση ή παράδοση να επανελέγχετε ότι εκτελέσατε όλες τις εντολές από το Menu, την Toolbar ή τις οδηγίες.



Για οδηγίες και χρήση εντολών για Όψεις δείτε εδώ.



Μπορείτε να κατεβάσετε την Demo έκδοση (πλήρης περιορισμένου χρόνου) εδώ.

[sdtopo]





Μπορείτε να κατεβάσετε την Demo έκδοση (πλήρης περιορισμένου χρόνου) εδώ.



[Kane]

Συνάδελφε μια ερώτηση.



Σε περίπτωση εγκατάστασης του προγράμματος στο γραφείο και στο σπίτι, αρκεί η μεταφορά κάθε φορά του κλειδιού usb απ'το ένα πισι στο άλλο;

[ethan]

Κane, σαν χρήστης του προγράμματος, σου απαντώ "ναι".

[sdtopo]

Ισχύει αυτό που λέει ο ethan και τον ευχαριστώ.



Αυτό ακριβώς είναι και το  νόημα του κλειδώματος με USB stick, ότι μπορεί να πρόγραμμα να φορτωθεί σε όσους υπολογιστές θέλετε και να λειτουργεί όποτε τοποθετείται το κλειδί.



Η φόρτωση του προγράμματος δεν επηρεάζει την λειτουργία του Autocad όταν δεν υπάρχει το κλειδί, απλά το menu του CADsdtopo είναι ανενεργό.
