Εφαρμογές μη καταστροφικού ελέγχου

[McRaster]

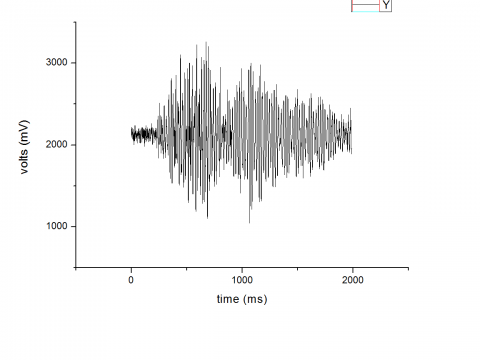

Ανεβάζω τα αποτελέσματα κύματος υπερήχου για συζήτηση.Το fs είναι η καταγραφή του μηχανήματος απο το c2 TXT

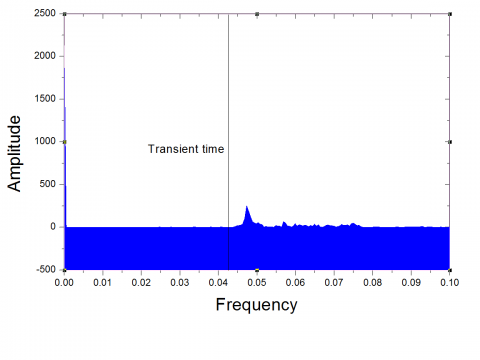

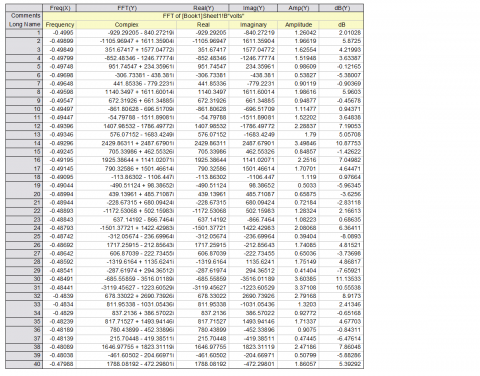

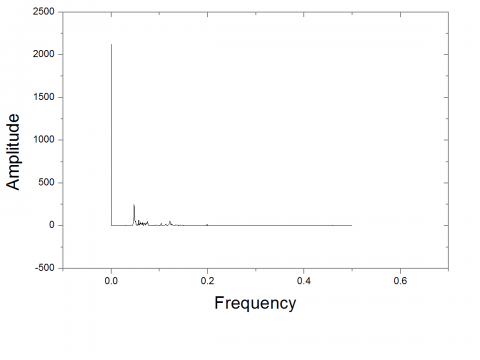

Το FFT (Fast Fourier Transform) για μετατροπή απο μικροσεκόντς σε χέρτζ και όπου 2 τα αποτελέσματα απο την FFT.



Γνωρίζει κανείς τη διαδικασία για να αναλύσουμε το σήμα και να διαπιστώσουμε πού υπάρχουν κενά ή ρηγματώσεις στο εσωτερικό τού σκυροδέματος;



Με εκτίμηση

c2.txt

[Ροδοπουλος]

Γουστάρω θέμα



ξεκίνα να διαβάζεις



http://www.inspectioninstruments.net/reference/5HighwayNDEConference/MeasurementOfConcreteThickness.pdf



http://em-jaturner.unl.edu/research/Papers/Ultrasonics_2001.pdf



http://onlinepubs.trb.org/onlinepubs/archive/studies/idea/finalreports/highway/nchrp96_final_report.pdf





http://www.benthamscience.com/open/tobctj/articles/V002/111TOBCTJ.pdf

Edited September 11, 2013 at 07:01 μμ by Ροδοπουλος

[McRaster]

Έλα prof να πέσουν τα pdf



Τα βρήκα αυτά, κάτσε να σου πώ...





Λοιπόν θα ανοίξω το γράφημα και θα κρατήσω μόνο το κομμάτι transient time, το υπόλοιπο είναι θόρυβος και δέν έχω ιδέα πώς να το φιλτράρω



Τα 2 τελευταία δέν τα βρήκα, ευχαριστώ

Edited September 11, 2013 at 07:13 μμ by McRaster

[McRaster]

Μισό να βρώ και το χρόνο διάδοσης σε ms

[Ροδοπουλος]

Αφού έχεις την πληροφορία αγόρασε και το



http://www.sigview.com/?gclid=CIqOq-yexLkCFfQetAodZRYAVg



αντε για να δεις τι καλό παιδί είμαι.



και επειδή θα χρειαστείς κάθε φορά ένα reference noise.



το πως θα το βρεις εδω



http://www3.imperial.ac.uk/pls/portallive/docs/1/50545706.PDF



ftp://131.175.189.225/corsi/Felicetti%20-%20Structural%20assessment%20and%20residual%20bearing%20capacity/documents%20%26%20papers/ultrasonics/Martin%20Schickert%20-%20Ultrasonic%20NDE%20of%20concrete.pdf



με τα παραπάνω σε 1 μήνα θα τα έχεις βρει και θα μας κάνεις και μάθημα

[McRaster]

Αγόρασα το origin pro, τον επόμενο μήνα.Για να είμαι ειλικρινής ο υπέρηχος το δίνει αυτόματα,κάνει αυτόματα την ανάλυση.Απλά το ξεκίνησα γιατί οι περισσότεροι έχουν το πρόγραμμα τής proceq  μαζί με τόν υπέρηχο.



Του Ιμπέριαλ το έχω, αυτός κάνει διαπιστώσεις ανάλογα τη πίεση που ασκεί ο χρήστης στο πομπό και φτιάχνει διορθώσεις.Έχει και τα shear transducers, έχει αρκετά.Δέν κάνει γι'αυτή τη περίπτωση γκουκλάρισες βιαστικά μου φαίνεται.



Πάντα ψίχουλα δίνεις προφέσορ.



Γενικά το πρόγραμμα που έδωσες είναι τής ίδιας εταιρίας με το Origin Pro.Αν ασχοληθεί κάποιος με ΜΚΕ είναι πολύ καλό εργαλείο

Edited September 11, 2013 at 09:21 μμ by McRaster

[McRaster]

Προσπαθώ να ανεβάσω μία διατριβή απο τη Πάτρα τών Ηλ/Μηχ , είναι ακριβώς αυτό το θέμα και αναλύει σε βάθος όλη τη θεωρία.Θα ανοίξω ένα dropbox γιατί δέν βλέπω φώς ούτε με ζιπ αρχείο

Edited September 11, 2013 at 09:25 μμ by McRaster

[Ροδοπουλος]

Κοίτα εαν θες πραγματικά εργαλείο τότε πάμε σε κώδικα labview. To Origin Pro το έχω και είναι κάτι καλύτερο απο excel.  Πάλι δεν με πιάνεις. Σου μιλησα για reference noise!!!!!!!!!!! Στο έχω ξαναπεί μασημένη τροφή είναι αηδία. Περιέχει σάλια απο βλάκες.

[McRaster]

Σου εξήγησα οτι το μηχάνημα το κάνει αυτόματα!!!.Δέν χρειάζομαι το signal, αυτό είναι χρήσιμο σε πολύ εξειδικευμένα μηχανήματα είτε υπερήχων - integrity instruments γενικά.Ακόμα και το GPR που έχεις, την ανάλυση τη κάνεις στο λογισμικό του, έτσι δέν είναι;

[Ροδοπουλος]

Κοίταξε εαν θες να βρεις ρωγμή τριχοειδή εσωτερική δεν θα την βρείς που να χτυπιέσαι εκτός και εαν είσαι μάγκας και παίξεις με 2 συχνότητες



Το GPR είναι λίγο black box ακομα για εμένα..................
