Σχεδίαση πρανούς

[Thanos83]

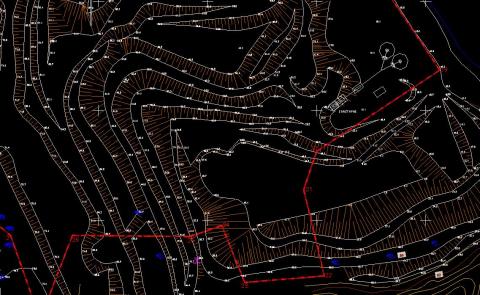

Έπεσε στα χέρια μου αρχείο autocad, στο οποίο το φρύδι του πρανούς είναι σχεδιασμένο όπως φαίνεται στο συνημμένο αρχείο. Κλασσικά, διαδοχικές μικρές-μεγάλες "τρίχες", με τη διαφορά ότι οι μεγάλες ακουμπάνε στο πόδι, ανεξάρτητα απο την απόσταση φρυδιού-ποδιού.



Θεωρώ ότι είναι πιο εποπτικό, από τον κλασσικό τρόπο που οι "τρίχες" εχουν δύο μεγέθη, μικρό-μεγάλο. Δίνει καλύτερη αίσθηση της κλίσης του πρανούς..(Οι "τρίχες" δεν είναι ενσωματομένες στο πάνω μέρους του πρανούς, αλλά ξεχωριστές ανεξάρτητες lines..  Για να προλάβω απαντήσεις, θεωρώ αδιανόητο, να έχουν γίνει manualy μια-μια)



Έχει κανείς ιδέα ποιό μπορεί να είναι το λογισμικό ή καμιά πατέντα πώς γίνεται??

[lou]

Οι "τρίχες" οπως λες δεν ειναι φτιαγμενες στο χερι......υπαρχει ειδικο linetype....

Τα τοπογραφικα προγραμματα απο οσο ξερω εχουν ενσωματωμενα αυτα τα linetypes για σχεδιαση τοπογραφικου....

Το autocad απο την ''μανα'' του δεν εχει τετοιες γραμμες.... πρεπει να βρεις καποιο custom αρχειο .lin που να τις περιεχει....

Στο φορουμ καπου κυκλοφορει ενα τετοιο αρχειο......κανε μια αναζητηση κ θα το βρεις.....



εντιτ: τωρα που ξαναβλεπω την εικονα σκεφτoμαι oτι μπορει να ειναι καποιο hatch το οποιο μετα εγινε explode....

Edited Σεπτέμβριος 27 , 2013 by lou

[nbr]

Το παραπάνω σχέδιο, κατά την ταπεινή μου άποψη, είναι λάθος. Ο τρόπος αυτός σχεδίασης πρανούς γίνεται στην οδοποιία όταν δημιουργούνται τεχνικά πρανή σε ορύγματα και σε επιχώματα. Με αυτό τον τρόπο, ακόμα και ο εργάτης του έργου, μπορεί να τα ξεχωρίσει. Σε συμβουλεύω τα φυσικά πρανή να τα σχεδιάζεις με "μουστάκια" που δεν φτάνουν μέχρι την γραμμή του ποδιού. Το σωστότερο φυσικά είναι να σχεδιάζονται πάντα οι ισοϋψείς όπου εκεί τα φρύδια και πόδια να λειτουργούν σαν γραμμές καμπής των ισοϋψών. (το παραπάνω σχέδιο είναι από το cadtools.)

[MONOS]

Γίνεται με την εντολή Measure του Autocad. Πρώτα φτιάχνεις ένα Block με το μοναδιαίο πρανές πχ μια γραμμή κοντή και μια μακρύτερη (μην παρεξηγηθώ), σε απόσταση πχ 0,50μ μεταξύ τους αναλόγως της κλίμακας. Φτιάχνεις το φρύδι με polyline και μετά χρησιμοποιείς την Measure πάνω στην polyline, μοιράζοντας το block σε απόσταση 1,00μ. Εύκολο είναι.

[nbr]

Το θέμα δεν είναι ο τρόπος σχεδίασης αλλά πως να σχεδιάζεται αυτό σωστά!!!! Το παραπάνω σχέδιο μόνο αν είναι από νταμάρι μπορώ να το πω σωστό.

[Kane]

Aπο τέτοιο είναι συνάδελφε. Βλέπω ανατολικά σπαστήρα, ταινίες και τις σωρούς των υλικών σε κάτοψη, αν δεν απατώμαι...

[Thanos83]

Όντως από λατομείο είναι... Και όντως συμφωνώ ότι δεν ειναι ο σωστός τρόπος απεικόνισεις φρυδιού (βάσει προδιαγραφών, νομίζω καθορίζεται ακόμα και το μήκος που θα πρέπει να έχουν τα "μουστάκια", στην κλίμακα εκτύπωσης).. Επίσης διαφωνώ και για τη χρήση spline ή fit στην polyline.. Όμως και τα δύο δίνουν πιο εποπτικό αποτέλεσμα σε ενα διάγραμμα 1;1.000 ή 1:2.000 λατομείου...

[kakos]

Νομίζω ότι μια μικρή ομαλοποίηση της polyline δεν δημιουργεί κανένα πρόβλημα. Ούτως ή άλλως ο τρόπος με τον οποίο υπολογίζονται οι ισοϋψείς (με τρίγωνα και γραμμική παρεμβολή ανάμεσα στα σημεία λεπτομέρειας) βασίζεται σε μία σύμβαση ότι μεταξύ των σημείων η κλίση του εδάφους είναι σταθερή...συνεπώς μικρό το κακό.

Πάντως πιστεύω ότι με την κλασική απεικόνιση φρύδι-πόδι έχεις καλύτερη εικόνα του αναγλύφου μάλιστα με την πρώτη ματιά, αντίθετα με το παραπάνω διάγραμμα.

[KOKARADI]

Οι "τρίχες" οπως λες δεν ειναι φτιαγμενες στο χερι......υπαρχει ειδικο linetype....

Τα τοπογραφικα προγραμματα απο οσο ξερω εχουν ενσωματωμενα αυτα τα linetypes για σχεδιαση τοπογραφικου....

Το autocad απο την ''μανα'' του δεν εχει τετοιες γραμμες.... πρεπει να βρεις καποιο custom αρχειο .lin που να τις περιεχει....

Στο φορουμ καπου κυκλοφορει ενα τετοιο αρχειο......κανε μια αναζητηση κ θα το βρεις.....



..

καλημερα ! που μπορω να βρω linetypes ????ειδικα τοπογραφικων σχεδιων

[dimitris GM]

εδώ????



http://www.michanikos.gr/index.php?s=9a73821e882f3260e6b39b0d1b15e0b7&app=googlecse#gsc.tab=0&gsc.q=linetypes
