Ξυλοτυπος του '68. Λιγη βοηθεια στους οπλισμους δοκων

[KF]

Εκτος απο αυτα που ειπε ο JEK δεν βλεπω αλλα σιδερα αριστερα.

8 ειναι τα συνολικα απο τα οποια τα 3 πανε ισια και τα 5 σπανε (κατα την παλαια τακτικη να σπανε τα μισα ή μισα +1)

[statik]

ok, thanks

Η άλλη ή κάθετη δοκο που κουμπαει στην μικρή, πως πανε εκει οι οπλισμοι πριν το σημεο τομής? Βλεπω εχω 2 παπιες 2φ14 που  σπανε προς τα πανω και τον κυριο 8φ20 που τουλαχιστον τα μισα σπανε προ τα πανω πανω.

[georg coco]

ΟΙ μερακλήδες γράφανε στο υπόμνημα...



Σε περίπτωση περιττού αριθμού ράβδων κάμπτονται πάντοτε οι (ν+1)/2



Στους δε κόμβους έβαζαν και ένα σταυρουδάκι για τα πρόσθετα πχ +8Φ20

[JEK]

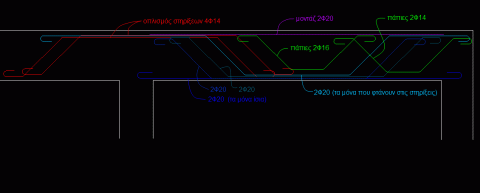

Δεξιά του Κ7 (εσωτερικό άνοιγμα ),έχουμε 4Φ14. Από αυτά σπάνε τα δύο πάνω.Είναι άγνωστο πόσο αριστερά και μέσα στη δοκό πρόβολο πάνε.Μπορεί λίγο,μπορεί μέχρι τέρμα. Τα 8Φ18 είναι όντως πρόσθετα,το καταλαβαίνεις και από τους γάτζους.

Τώρα,η δοκός Δ9 έχει 8Φ20 στο άνοιγμα εκ των οποίων σπάνε τα 4Φ20 πριν την έμμεση στήριξη,άγνωστο που και πόσο πάλι,αν και την παλιά αυτή εποχή υπήρχαν κάποιοι ψευτοκανόνες που τηρούσαν οι σιδεράδες.

Τις πάπιες 2Φ14 μην τις λαμβάνεις υπόψη,αφορούν την υποδοχή της άλλης δοκού που πατάει σε αυτή ( κι άλλη έμμεση στήριξη! ).



Πάντως και γενικά,έτσι ήταν η πρακτική των ξυλοτύπων για τα ιδιωτικά έργα.

Σημ. Τα montage συνήθως ήταν 2Φ10 και τα τσέρκια εξαράκια.



georg coco: Τα πινακάκια εμπλουτίστηκαν μετά το 84,με κάποιο σκαρίφημα της διάταξης των οπλισμών δοκών κλπ.

                     Σε βαριά οπλισμένες δοκούς φτιάχναμε αν όχι αναπτύγματα,τουλάχιστον κάποιο διευκρινιστικό σκαρίφημα πάνω στον

                     ξυλότυπο και κοντά στο στοιχείο ( μιλάω πάντα για ιδιωτικά έργα ).

Edited Νοέμβριος 18 , 2013 by JEK

[statik]

οκ. Thanks

Απο οτι καταλαβατε οι περισσοτερες αποριες ειναι  για τις εμμεσες στηριξεις.

Και η τελευταια (πιστευω δηλαδη) ερωτηση ειναι για της εμμεσες στηριξης της Δ11 (αριστερα) και Δ2 (δεξια).

Πειτε μου σας παρακαλω αν και στις δυο περιπτωσεις και γενικα σε παρομοιες καταστασεις αν ο κυριος οπλισμος σπαει στα μισα (+1) προς τα ανω.

Δηλδη στο αριστερο ακρο της Δ11 εχω 3Φ16 ανω και κατω ?

Edited Νοέμβριος 18 , 2013 by statik

[JEK]

Αν έχεις άρτιο αριθμό ράβδων,σπάνε τα μισά. Αν έχεις περιττό, π.χ 5,σπάνε τα 3.

[statik]

Τhanks!
