Ασυμμετρία ρευμάτων και ρεύμα στον ουδέτερο

[Nliag]

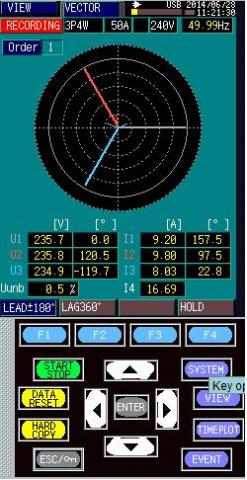

Καλησπέρα, είμαι φοιτητής Ηλεκτρολόγος Μηχανικός και Μηχανικός Η/Υ και στα πλαίσια της Διπλωματικής μου εργασίας πραγματοποιώ μετρήσεις ποιότητας ισχύος σε ένα κτίριο. Όπως φαίνεται και στη συνημμένη φωτογραφία οι τάσεις στις τρεις γραμμές είναι σχεδόν απόλυτα συμμετρικές όμως τα ρεύματα είναι αρκετά ασύμμετρα με αποτέλεσμα να έχω αρκετά μεγάλο ρεύμα στον ουδέτερο. Αυτό είναι φυσιολογικό για ένα κτίριο που έχει ως επι των πλέιστων μονογραμμικά φορτία όπως φωτιστικά φθορίου, ηλεκτρονικούς υπολογιστές και κλιματιστικά? Επίσης την μεγαλύτερη διάρκεια της ημέρας και κυρίως την ώρα μεγάλης ενεργειακής κατανάλωσης η ισχύς είναι αρνητική. Αυτό έχει να κάνει με την παρουσία μεγάλης άεργους ισχύος? Ευχαριστώ εκ των προτέρων.

[Νικολαος Μασσιος]

Οταν τα φορτια ειναι 1φ θα πρεπει να ειναι ισοκατανεμημενα και στις 3φασεις (οσο ειναι δυνατον )γιατι διαφορετικα θα εχεις μεγαλο ρευμα που διαρεει στον ουδετερο .Αν εχεις αρνητικο συν φ στην εγκατασταση αυτο οφειλεται στα επαγωγικα φορτια (κινητηρες,φθοριου ,μετασχηματιστες κλπ) .Θα πρεπει να τοποθετησεις συστημα αντισταθμισης πυκνωτων για να πας το συν φ κοντα στον 1



Καλη επιτυχια στην εργασια σου.

[Πέτρανθος]

Ανέτρεξε στο εγχειρίδιο του εργαλείου που χρησιμοποιείς, στη σχετική βιβλιογραφία των ηλεκτρικών κυκλωμάτων και συμβουλέψου τον επιβλέποντα της διπλωματικής σου εργασίας. Τα φορτία που περιγράφεις [που είναι μονοφασικά και όχι μονογραμμικά], είναι πλούσια σε αρμονικές και παρουσιάζει μεγάλο ενδιαφέρον η μέτρηση της ποιότητας ισχύος της εγκατάστασης. Κατά τα λοιπά πάρε υπόψη σου τα εξής:



Για την πρώτη αρμονική[~50Hz], αν έχουν γίνει σωστά οι συνδεσμολογίες δειγματοληψίας της τάσης και ρεύματος, το στιγμιότυπο που παρουσιάζεις στην εικόνα, όντως δείχνει αρνητική ροή ενεργού και άεργου ισχύος και το αποτέλεσμα είναι απόλυτα σωστό! Αυτό πρέπει να δείχνει το όργανο, γιατί ο τρόπος της μέτρησης γίνεται με αυτό που λέμε στην Ηλεκτροτεχνία "σύμβαση πηγής". Επομένως, αυτό που καταλαβαίνω βλέποντας την οθόνη σου είναι ότι, το φορτίο σου απορροφά ενεργό ισχύ και έχει επαγωγικό χαρακτήρα. Σωστό και αναμενόμενο για τα φορτία που περιγράφεις.



Αφού το φορτίο σου ασύμμετρο, είναι απόλυτα φυσιολογικό να φορτίζεται με ρεύμα ο ουδέτερος. Αν κάνεις μερικές πράξεις θα βεβαιωθείς κι εσύ ότι το ρεύμα του ουδετέρου είναι όσο φαίνεται στην οθόνη, με γωνία φάσης περίπου 98,3deg.



Και κάτι τελευταίο: οι τάσεις που αναφέρεις ως σχεδόν απόλυτα συμμετρικές, είναι ασύμμετρες. Αυτή η "σχεδόν απόλυτη συμμετρία", όπως αναφέρεις, δημιουργεί ένα ρεύμα φόρτισης του ουδετέρου κάτι λιγότερο από 0,5Α.



Ενδιαφέρον, επίσης, υπάρχει για τις υπόλοιπες αρμονικές του δικτύου σου. Μπορείς να ανεβάσεις τις ενδείξεις του οργάνου στην 3η αρμονική;

[Nliag]

Προσπαθώ ν' ανεβάσω φωτογραφίες και δεν μπορώ, τι κάνω λάθος;; Μου βγάζει μηνυμα "Δεν επιτρέπεται να χρησιμοποιήσετε αυτή την κατάληξη εικόνας σε αυτό το forum."

Edited Ιούλιος 1 , 2014 by Nliag

[maneni]

αφου στο λεει. Χρησιμοποιησε αλλο τυπο αρχειων (αλλη καταληξη).



ΥΓ διορθωσε την ειδικοτητα σου γιατι φαινεσε ως τοππογραφος ΤΕΙ

[Θεόδωρος Δημόκας]

Εμένα κάτι δεν μου αρέσει στην συνδεσμολογία του οργάνου. Οι μετρήσεις δεν μου φαίνονται πολύ φυσιολογικές. Θα πρέπει να ξαναελενξεις τους Μετασχηματιστές εντάσεως πρώτα αν έχουν τοποθετηθεί σωστά. Θα πρέπει να ανατρεξεις στο εγχειρίδιο του οργάνου. Καλή επιτυχία στην εργασία σου.
