Συνδεσμολογία επιτηρητή τάσης και αντικεραυνικού


suicida

Recommended Posts

συναδερφοι καλησπερα και απο μενα



δεν ξερω αν εχω καταλαβει σωστα αυτα που γραφετε



εννοειται οτι τα αντικεραυνικα μπαινουν σε σειρα στο κυκλωμα σαν μια οποιαδηποτε ασφαλεια



απο οσα γνωριζω εγω τα αντικεραυνικα μπαινουν παραλληλα στο κυκλωμα οχι σε σειρα και απο οποια θεση συνδεουμε απο εκεινο το σημειο και μετα προστατευουμε την εγκατασταση



  • Upvote 1
Link to comment
Share on other sites



τα αντικεραυνικα μπαινουν παραλληλα στο κυκλωμα οχι σε σειρα και απο οποια θεση συνδεουμε απο εκεινο το σημειο και μετα προστατευουμε την εγκατασταση



Σωστό..... +1

Link to comment
Share on other sites

Ο Tsigi  έχει δίκιο .Τα αντικεραυνικά μπαίνουν παράλληλα στο κύκλωμα και συνήθως τα βάζω μετά το γενικό διακόπτη .Δλδ με λίγα λόγια μπαίνουν κατευθείαν στην παροχή και μετά προστατεύουμε  την εγκατάσταση ασφάλειες ,ρελε ...

Link to comment
Share on other sites

  • 3 weeks later...
@milto πόσα kA είναι αυτές οι ασφάλειες;

Το ρελέ ισχύος καλό είναι να NC οι επαφές σε ηρεμία και όταν έχεις εντολή από επιτηρητή να οπλίζεις το πηνίο και οι επαφές να γίνονται NO.

Μ'αυτόν τον τρόπο θα κερδίσεις περισσότερο χρόνο ζωής στο ρελέ ισχύος, καθόλου θόρυβο από το πηνίο του ρελέ και λιγότερη θερμοκρασία στον πίνακα.



Και Αν ερθει Υπερταση και Καψει το πηνιο του Ρελε πως θα κοψει το κυκλωμα ? Ή αν εχει βυθισει τασης και Υποταση πως θα οπλισει το πηνιου  Νοrmal close του Ρελε ?

Nομιζω χωρις να θελω να θιξω την λογικη σου οτι ειναι λαθος να πας να οπλισεις το Πηνιο ενος Ρελε που Συνεργαζεται με Επιτηρητη Τασης με Ταση σφαλματος Ουσιαστικα , Κατι δηλαδη που δεν ειναι 230V





Ο Tsigi έχει δίκιο .Τα αντικεραυνικά μπαίνουν παράλληλα στο κύκλωμα και συνήθως τα βάζω μετά το γενικό διακόπτη .Δλδ με λίγα λόγια μπαίνουν κατευθείαν στην παροχή και μετά προστατεύουμε την εγκατάσταση ασφάλειες ,ρελε ...



Tα αντικεραυνικα στην Παροχη μετα τον Γενικο Διακοπτη χωρις Προστασια απο Ασφαλεια ? Το αντικεραυνικο Τυπου τυπου 2 δεν ειναι  αυτοπροστατευομενο ,

Ο Κλαδος που δινει παραλληλα στο Αντικεραυνικο θελει Ασφαλεια , Οποτε αν δεν βαλουμε ξεχωριστα Ασφαλεια θα πρεπει η Διαταξη να ειναι Γενικος Διακοπτης -Γενικες Ασφαλειες παραλληλα απο αυτες δινουμε στο αντικεραυνικο , μετα το ρελε διαρροης και στο τελος ο επιτηρητης με το Ρελε ισχυος .

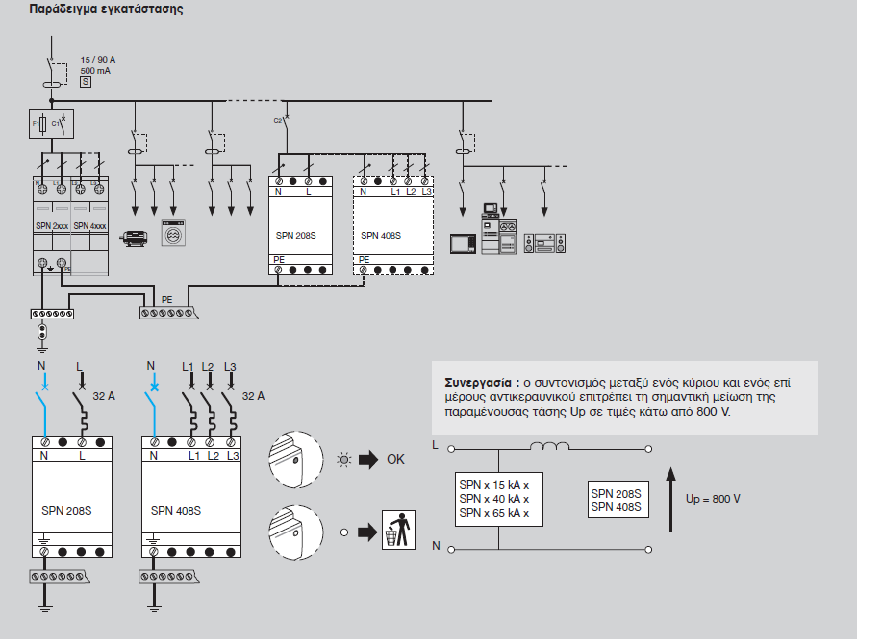

Εχει τυχει να δω αντικεραυνικο μετα απο γενικο Διακοπτη να εχει παρει φωτια γιατι ο Ιδιοκτητης δεν ειχε δει οτι καηκε το "φυσιγγι" το αφησε πανω και αυτο σιγα δημιουργησε διαρροη (ειχε καει το βαριστορ που ηταν συνεχως υπο ταση ) , Κανονικα η Σωστη διαταξη ειναι αυτη του συνημενου .


Edited by Varemara
Συγχώνεψη διαδοχικών δημοσιεύσεων
Link to comment
Share on other sites

Συναδελφε ας υποθεσουμε οτι κανει το δυκτιο υπερταση και και ο επιτ τασης θα κοψει το πηνιο του ρελε ισχυος , η υπερταση ομως θα εχει περασει στο πηνιο πριν προλαβει να κοψει ο επιτ.τασης και η ζημια θα εχει γινει στο πηνιο του ρελε.Εαν το δυκτιο εχει υποταση και εχει πχ190V φασικη ταση ,ακομα και αυτη η ταση μπορει να οπλισει το πηνιο ενος ρελε ισχυος που εχει ευρος τασης απο 175V εως 265V(βλεπε οδηγιες εταιριων).

Τα ρελε ισχυος εχουν ωρες λειτουργιας και δεν εχουν απεριοριστο χρονο ζωης(1χρονος συνεχους λειτουργιας του ρελε ειναι 8760ωρες και γι αυτο προτεινω αυτην την λυσην.

Ενα αλλο παραδειγμα απο την συνεχη λειτουργια των ρελε ισχυος ειναι στους πινακες μεταγωγης για τις γεννητριες που παντα μετα απο καποιο χρονο το ρελε ισχυος που δουλευει συνεχεια που ειναι της ΔΕΗ βρισκεται καμενο

Link to comment
Share on other sites

Eλπιζω να κατάλαβες την λογική που σου το ειπα , σεβαστή η άποψη σου αλλά εγω θα προτιμούσα το ρελε μου να οπλίζει με την σωστή τάση λειτουργίας ,
Θα έβαζα  μεγαλύτερο σε ρεύμα ρελε δηλαδη αν ειχα Γενικό Διακόπτη  40Α θα έβαζα ρελε με στα 63Α πχ , η Ανοχή τάσης εντολής του πηνίου του ρελε συνήθως ειναι +10% και -15% δηλαδη 253V πανω και κατω 195,5 V ,σου μιλαω για επώνυμο Γερμανικο Ρελε Ηager  . Τα περισσότερα ρελε κολανε οι επαφές τους γιατί πολλοι τα βάζουν υπολογιζοντας ωμικά τα αμπερ τους ενω η ισχυς των επαφών πεφτει αισθητα αν εχουμε επαγωγικά φορτία. Επισης το σωστο σε εναν ηλεκτρονομο ειναι να βαζουμε  ψυκτρες ή να αφήνουμε μισο στοιχειο κενο για να αεριζονται. Η ηλεκτρική αντοχή τους ειναι 100000 χειρισμοί περίπου και ο μεγιστος χειρισμος ανα ωρα 120. Τα πιο πολλα ρελε δεν πονανε στο Πηνιο του ρελε αλλα  στις επαφες που κολανε . Επισης εναν γενικο καταλογο της Ηager που εχω δινει τα ιδια ηλεκτρικά και μηχανικά χαρακτηριστικα  σε ρελε με ανοιχτές και κλειστές επαφές .
Kαι σε ξαναρωτω ερχεται υπερταση κρουστικη ο επιτηρητης εχει χρονο αντιδρασης  0,1sec το λιγοτερο  ,το πηνιο του ρελε σου καιγεται απο κυμα που ειναι msec και  ο επιτηρητης δινει εντολη σε ενα καμενο πηνιο να οπλισει και να ανοιξει τις επαφες του ?

Παρακαλώ μην παραθέτετε ολόκληρο το προηγούμενο μήνυμα.

miltos

Edited by miltos
Διαγραφή παράθεσης προηγούμενου μηνύματος
Link to comment
Share on other sites

  • 2 weeks later...

Συναδελφε η λογική που επιλεγεις το ρελέ ισχύος με βρίσκεις απόλυτα σύμφωνο αλλά στην προκειμένη περιπτωση που δεν έχει χώρο και το ανάλογο βάθος που απαιτεί το ρελέ ισχύος (τύπου αέρος) λόγο χωνευτου πινάκα κατα τα λεγόμενα του Νίκου θα παει αναγκαστικά σε κλειστού τύπου και γι'αυτο προτεινα με NC να είναι οι επαφές ισχύος για τους λόγους που προανεφερα ποιο πανω .Τώρα για τον προβληματισμό που εθεσες πως θα παει η υπέρταση στο πηνίο του ηλεκτρονόμου απο την στιγμη που ο επιτ. τάσης μέσο της μεταγωγικης επαφής δεν έχει προλάβει να μεταβαλει την επαφή και να δώσει τάση στο πηνιο του ηλεκτρονόμου;

Link to comment
Share on other sites

Εχεις δικιο Δεν στο εθεσα σωστα το ερωτημα γιατι εβαλα τον ορο κρουστικη υπερταση που αναφερεται σε κεραυνους , που ετσι και αλλιως το κυμα ειναι  τοσο γρηγορο που θα περασει απο τον επιτηρητη χωρις καν να προλαβει να το δει  , ας πουμε οτι η υπερταση δεν ειναι τοσο γρηγορα μεταβατικη και ειναι απο χειρισμο ΔΕΗ

Link to comment
Share on other sites

Τα σωστά επιλεγμένα και τοποθετημένα αντικεραυνικά (θεωρητικά) ακριβώς είναι για να οδηγούν την υπέρταση που οφείλεται σε ατμοσφαιρικές εκκενώσεις (κεραυνοί) πάρα πολύ γρήγορα (ms) στην γή. Εάν δουλέψουν σωστά, τότε τα υπόλοιπα μέρη του κυκλώματος δεν θα υποστούν  υπέρταση για χρόνο μεγαλύτερο από αυτόν που αντέχουν (π.χ. οι συνηθισμένες συσκευές τάσης λειτουργίας 230 V, 275 V).
