Κρίσιμη τάση λυγισμού ελάσματος.

[rigid_joint]

δεν κουράσατε,



αλλά αν κάποιος έχει χρόνια ν'ακουσει για von misses όπως εγώ,



αφού δεν δίνεται ένα link να θυμηθούμε,



εγώ τουλάχιστον δυσκολεύομαι (ενώ θέλω) να σας παρακολουθήσω

[Pappos]

Δες αυτό μήπως σε βοηθήσει...



http://www.michanikos.gr/showpost.php?p=25139&postcount=27



Τα παιδιά καλά κάνουνε και θέτουνε τους προβληματισμούς τους, είναι ωραία κουβέντα και την παρακολουθώ.



Επίσης το πρόγραμμα που παραθέτω υπολογίζει ιδιομορφές λυγισμού και υπάρχει και σε φοιτιτική έκδοση με περιορισμό κόμβων (μου φαίνεται μέχρι 1000 κόμβους αν θυμάμαι καλά)



Το πρόγραμμα είναι το



http://www.infograph.eu/stdvers.htm



Είναι πολύ δυνατό πρόγραμμα και έχει πάρα πολλές δυνατότητες.

[ΣτέφανοςΒ]

Μετά από ψάξιμο -και συζήτηση με σχετικότερο συνάδελφο-σχετικά με τον τύπο που παρέθεσε ο ppetros, θα ήθελα να σας ενημερώσω για το εξής:

(που αναιρεί τους αρχικούς προβληματισμούς μου)



ο τύπος είναι μια χαρά! ισχύει για ΕΚΤΟΣ (ουσιαστικά μόνο έτσι λυγίζουν τα πλακοειδή!) επιπέδου λυγισμό, αφού η αξονική μεταβιβάζεται μέσω τον κοχλιών κατα Ν/n (n = πλήθος κοχλιών), αυτό έχει σαν αποτέλεσμα η θλιπτική δύναμη κάθε κοχλία να λειτουργεί σαν στίριξη τελικά για το εκτός επιπέδου λυγισμό του ενδιάμεσα τμήματος.



(Αν και τελικά, αυτό το τμήμα δεν είναι κρίσιμο, αλλά τα τμήματα εκτός κοχλιών!)

[CostasV]

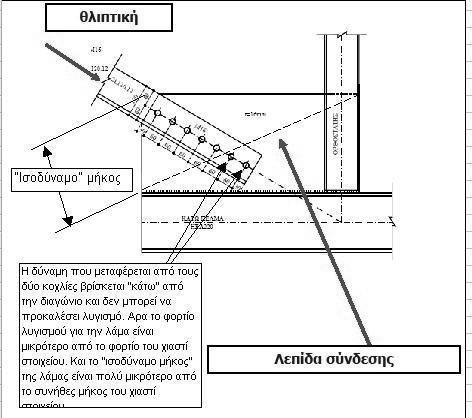

Δεν κάνατε κανένα σχόλιο για την προσέγγιση που πρότεινα στο προηγούμενο μήνυμά μου #50. Ρϊξτε μια ματιά στο σχεδιάκι και πείτε μου, παρακαλώ, αν διαφωνείτε.

[paktomenos]

Εντάξει, εκτός κοχλίων τι απομένει, ένα ελάχιστο τμήμα....



edit: @ CostasV: στο συγκεκριμένο μπορεί να είναι και έτσι. Αν μεγαλώσεις την γωνία σύνδεσης όμως στις 70 μοίρες π.χ., και έχεις λιγότερους κοχλίες, αλλάζει το πράγμα και μπορεί να βγαίνει πάνω από την διαγώνιο.

[rigid_joint]

πολύ χρήσιμα τα τελικά συμπεράσματα



Δες αυτό μήπως σε βοηθήσει...

http://www.michanikos.gr/showpost.php?p=25139&postcount=27



thanks pappos, τα βρήκα και γω μετά στα κιτάπια μου
