Αρχες Υγρομόνωσης και Υγροθερμομόνωσης

[nik]

Ο ΠΜ ειναι ο ΚΣ..?

[Ροδοπουλος]



Ο ΠΜ ειναι ο ΚΣ..?



ΚΣ?





Ο ΠΜ ειναι ο ΚΣ..?



Είναι πολύ γνωστός ΠΜ και δεν είναι ο ΚΣ αν το κατάλαβα καλά.

Edited Ιούλιος 20 , 2015 by terry

[Ροδοπουλος]



Να σε ρωτήσω τώρα, τη μελέτη θα τη περάσεις στο σύστημα του ΤΕΕ ή όχι, μπορούμε να κάνουμε μελέτες Υγρομόνωσης χωρίς να τις καταχωρούμε; ρωτάω για να μη πληρώνω σαν μ@@@ς ΤΣΜΕΔΕ και ΕΜΠ



Απο όσο γνωρίζω η μελέτη υγρομόνωσης δεν έχει ανεξάρτητη αμοιβή ΤΕΕ ή δημοσίων έργων. Υπάρχει η Ν3316/2005 για τα δημόσια έργα που δεν ορίζει συντελεστή αμοιβής. Ακόμα και στα δημόσια έργα πάει κατ' αποκοπή στο πλήρες αντικείμενο εκτός και αν ορίζεται διαφορετικά. Συνήθως γίνετε χρήση του ΓΕΝ 4.

[McRaster]

Νομίζεις....πρόσεχε μόνο γιατί βγήκαν παγανιά για ελέγχους.Μη κόψεις ΑΠΥ για μελέτη και δεν τη δηλώσεις στο σύστημα ΤΕΕ, θα έχεις πρόβλημα.



"να σου φέρω ένα παράδειγμα εκκλησίας που μελετώ τελευταία σε απόσταση 60 μέτρων απο την θάλασσα" Είδες τελικά που έχω δίκιο, στο Showroom πάραυτα !!!

Edited Ιούλιος 20 , 2015 by McRaster

[Ροδοπουλος]

Συνεχίζω...

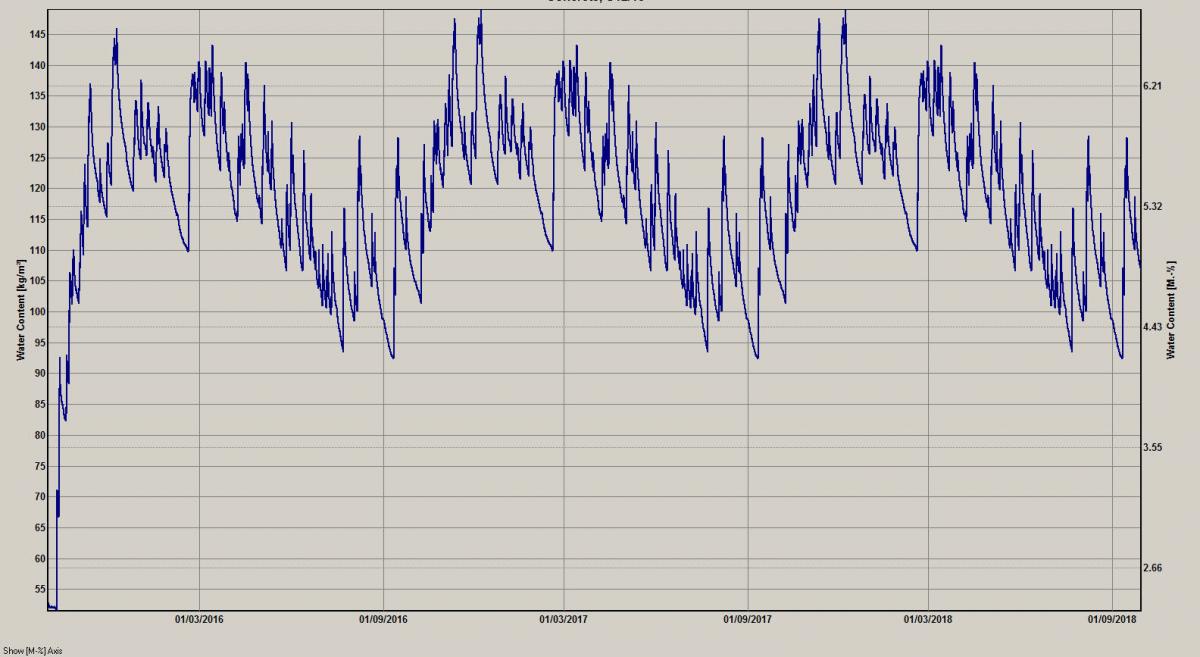

σε μια υφιστάμενη κατασκευή πλέον δεν θα θεωρήσουμε το σκυρόδεμα με παραμένουσα υγρασία 50Κιλά το κυβικό, με το μ της αντίσταση διαπίδυσης για τα 50Κιλά το κυβικό, το λ για τα 50 κιλά το κυβικό αλλα τις τιμές για τα 150 κιλά το κυβικό ή αν θέλετε θα θεωρήσουμε οτι ασχέτως της σχετικής υγρασίας των συνθηκών λειτουργίας, το σκυρόδεμα δεν ζει στα 55% αλλα πχ στα 90% υγρασίας. Δηλαδή η συσσώρευση υγρασίας είτε λόγω πίεσης υδρατμών και συσσώρευσης υγρασίας, είτε λόγο τριχοειδών φαινομένων είτε λόγω συνδυασμού δημιουργεί ένα τύπο μικροκλίματος σε κάθε υλικό που έχουμε ή θα βάλουμε στην πορεία. Στα λογισμικά που βρήκα και παρέθεσα παραπάνω, έχουμε την δυνατότητα να σώσουμε τα αρχεία και να τα χρησιμοποιήσουμε πλέον σαν input του υλικού στο νέο τρέξιμο.



Επειδή έχω παρατηρήσει πλήρη έλλειψη οδηγιών όσον αφορά το στέγνωμα εσωτερικών πλακών σκυροδέματος και τους εργολάβους να τοποθετούν απο ενδοδαπέδια, γεμίσματα, πλακάκια, ξύλινα δάπεδα στον γάμο του καραγκιόζη. Διαβάστε σας παρακαλώ το άρθρο και θα διαπιστώσετε οτι το πρόβλημα είναι τεράστιο. Ταυτόχρονα απαντώ και σε ερωτήσεις ιδιωτών που λένε οτι τα πλακάκια κουφώσανε και άλλα ευτράπελα. Κοιτάξτε προσεκτικά οτι οι συντελεστές και οι χρόνοι αναφέρονται σε πλήρη λειτουργία HVAC. Με το δωρεάν πρόγραμμα MOIST μπορούμε εύκολα να υπολογίσουμε αυτά τα προβλήματα.



καταλαβαίνουμε λοιπόν οτι πριν την εφαρμογή οποιουδήποτε γεμίσματος, δαπέδου κλπ, θα πρέπει το κτίριο να σφραγιστεί και να λειτουργήσει και η θέρμανση/ψύξη και ο αερισμός. Μπορεί να ακούγετε παράξενο but its true.

tds183.pdf

Edited Ιούλιος 21 , 2015 by Ροδοπουλος

[Ροδοπουλος]

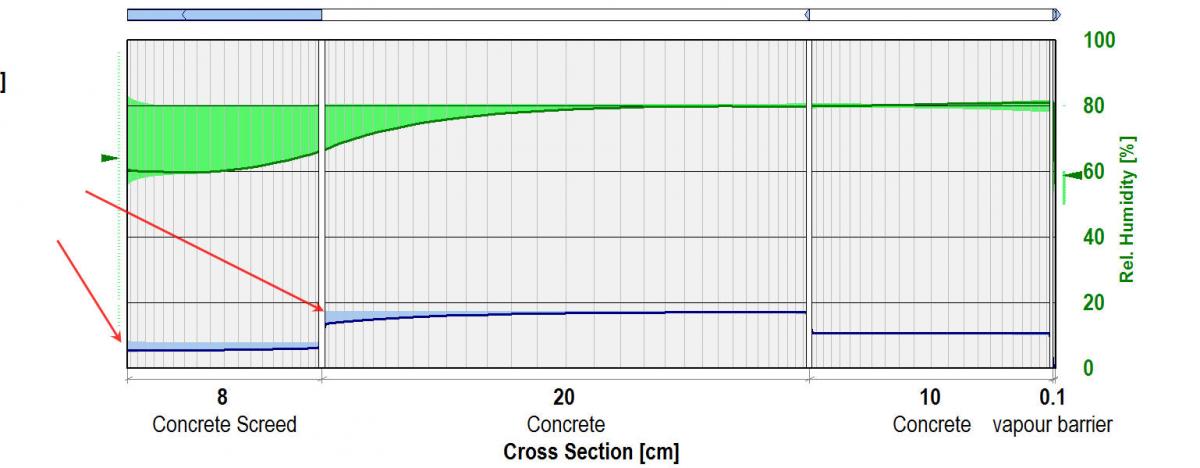

Κοιτάξτε στην εικόνα για να καταλάβετε τι συμβαίνει με την χρήση ενδοδαπέδιας



1. ναυλον

2. 10 εκ μπετό καθαριότητας C12/15

3. 20 εκ πλάκα C20/25

4. 8 εκ γέμισμα με ενδοδαπέδια 150W/m2



υγροποιώ σε 2 περιοχές!!!!! Στην πορεία θα δείξω τι συμβαίνει χρησιμοποιώντας εμπορική διαστρωμάτωση που διαφημίζεται. Στο τεχνικό φύλλο οι άνθρωποι βέβαια αναφέρουν οτι "όλα τα υλικά θα πρέπει να είναι στεγνά όπως αναφέρεται στα φύλλα ιδιοτήτων του κατασκευαστή".  Αυτό όμως που δεν λένε είναι πόσος χρόνος και τι συνθηκες απαιτούνται για να στεγνώσουν. Πιθανότατα πολλοί το γνωρίζουν ή και όχι. Σε κάθε περίπτωση όμως κανένας δεν θέλει να δώσει χρονισμό εργασιών πχ 6-12 μήνες.



Επειδή πιθανότατα το διαβάζουν πολλοί μπορούν κάλλιστα να υποδείξουν πιθανά λάθη.

Edited Ιούλιος 22 , 2015 by Ροδοπουλος

[Ροδοπουλος]

Ενα απο τα προβλήματα που ξεκινάνε και κάνουν την εμφάνισή τους είναι η χρήση μορφόπλακων για την τοποθέτηση των σωλήνων  της ενδοδαπέδιας θέρμανσης. Οι μορφόπλακες κατασκευάζονται απο διογκωμένη πολυστερίνη και παρέχουν φραγή υδρατμών υψηλής αντίστασης, Sd>1000.

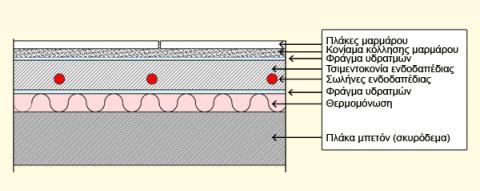

Η διάστρωση  αποτελείται απο την πλάκα του σκυροδέματος, τις θερμομονωτικές πλάκες, την μορφόπλακα, ενδοδαπέδια, ελαφροσκυρόδεμα, φράγμα υδρατμών, κολλά πλακιδίων και τα πλακάκια, εικόνα 1. Η διάστρωση είναι τυπική ορόφου.



Ας θεωρήσουμε όπως και παραπάνω οτι η κάτω παρειά "ζει" σε θερμοκρασία 19-22 βαθμούς και υγρασία 40-60%. Η άνω παρειά "ζει" και αυτή σε θερμοκρασία 19-22 βαθμούς και υγρασία 40-60%. Η απόδοση της ενδοδαπεδιας είναι 150W/m2.

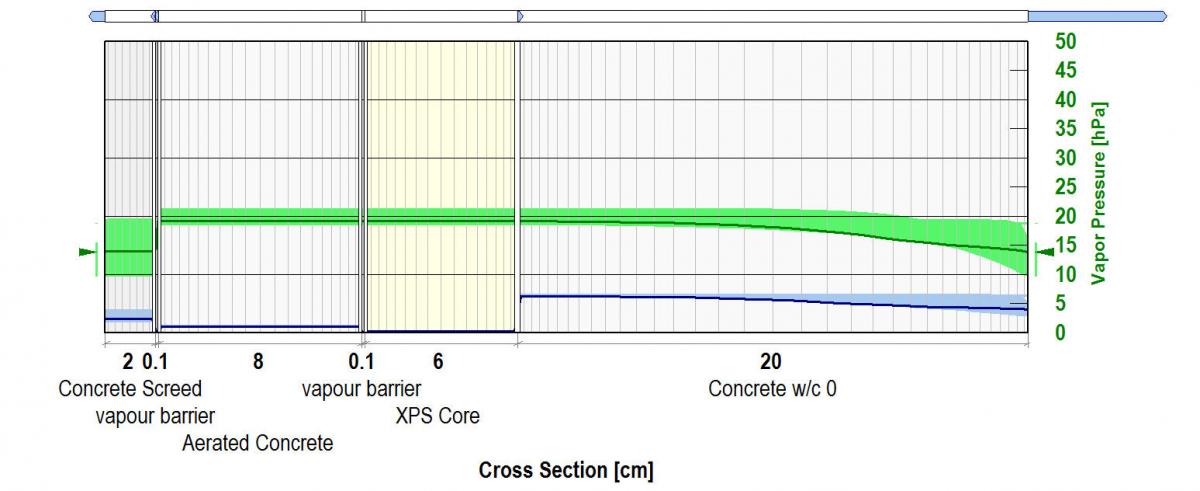

Οπως θα δούμε στην εικόνα 2 υπάρχει μια μικρή συσσώρευση υγρασίας που πιθανότατα να μην επηρεάσει τα πλακάκια.

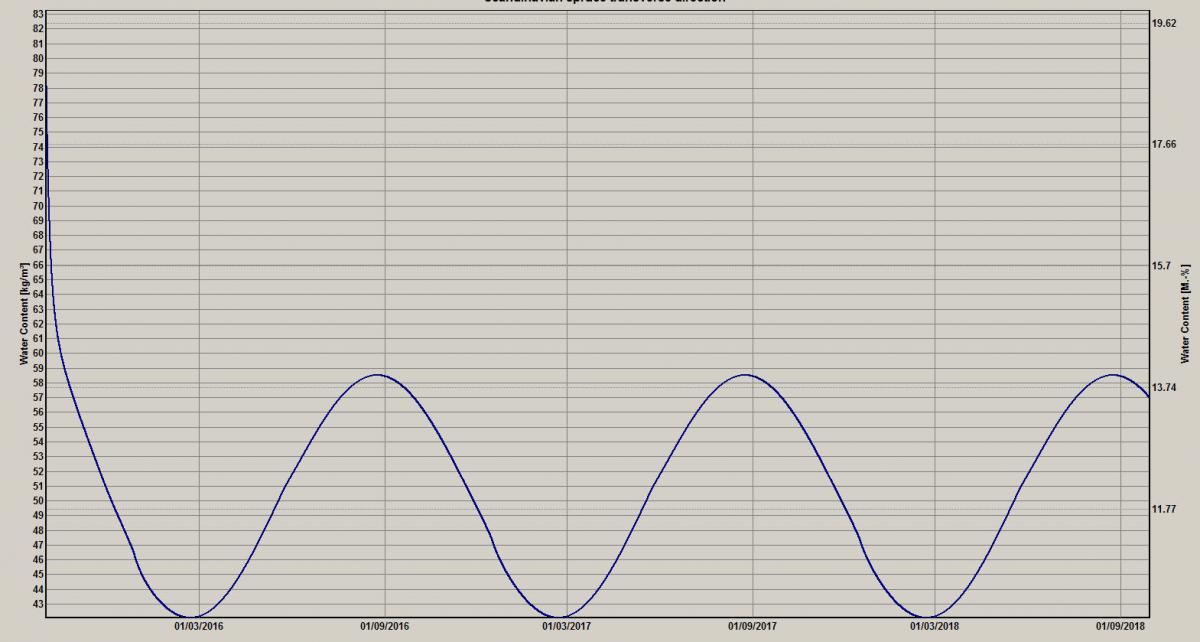

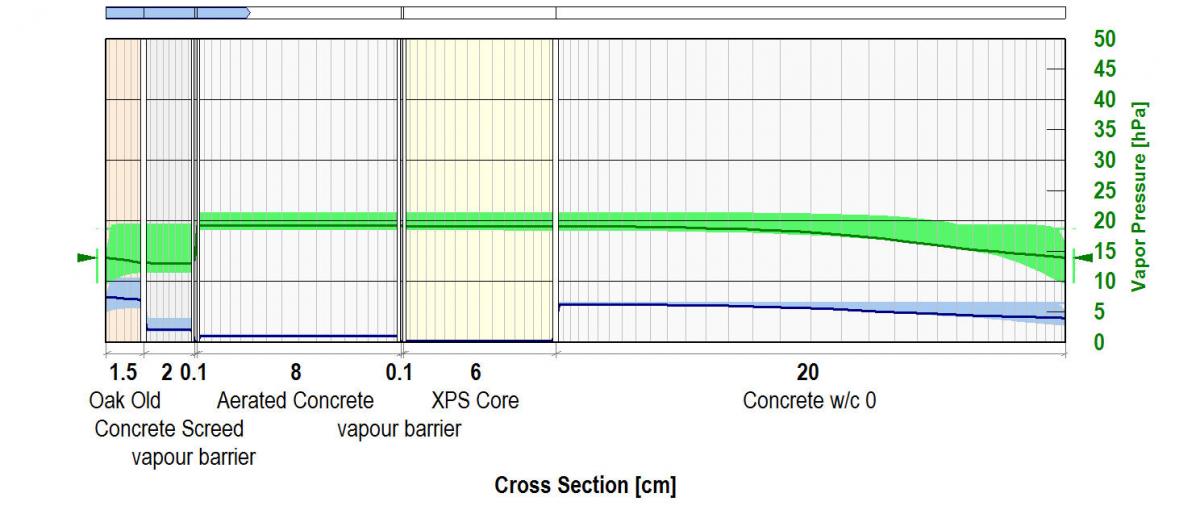

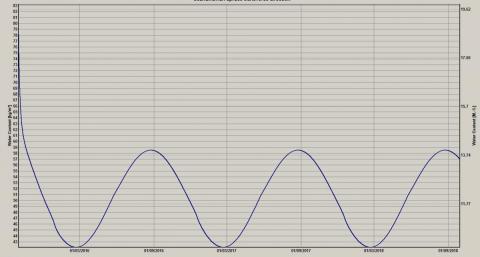

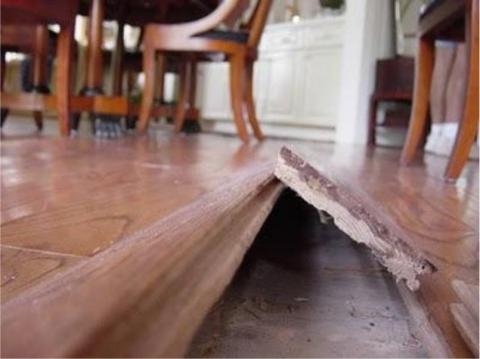

Αν όμως βάλουμε ξύλινο δάπεδο τότε θα διαπιστώσουμε συσσώρευση υγρασίας στο ξύλο, εικονα 3 και 4. Στην περίπτωση αυτή η επιλογή του ξύλου θα πρέπει να γίνει υπο την προϋπόθεση οτι η ξυλεία έχει ελάχιστη απορροφητικότητα στην υγρασία, συνηθως κάτω απο 8%. Διαφορετικά θα δούμε τις υπόλοιπες εικόνες



με λίγα λόγια οταν επιλέγουμε πχ ενδοδαπέδια επιλέγουμε ταυτόχρονα την πλήρη διάστρωση. Ενδοδαπέδια και μετά δεν έχω λεφτά για το ξύλο με την μειωμένη απορροφητικότητα δεν πρέπει να υπάρχει στο μυαλό των ιδιωτών. Στην περίπτωση αυτή θα πρέπει να κατεβάσουμε τις απαιτήσεις μας σε πλακίδια.











[salpigoal]

Απολαυστικοι οι διαλογοι....

[Ροδοπουλος]

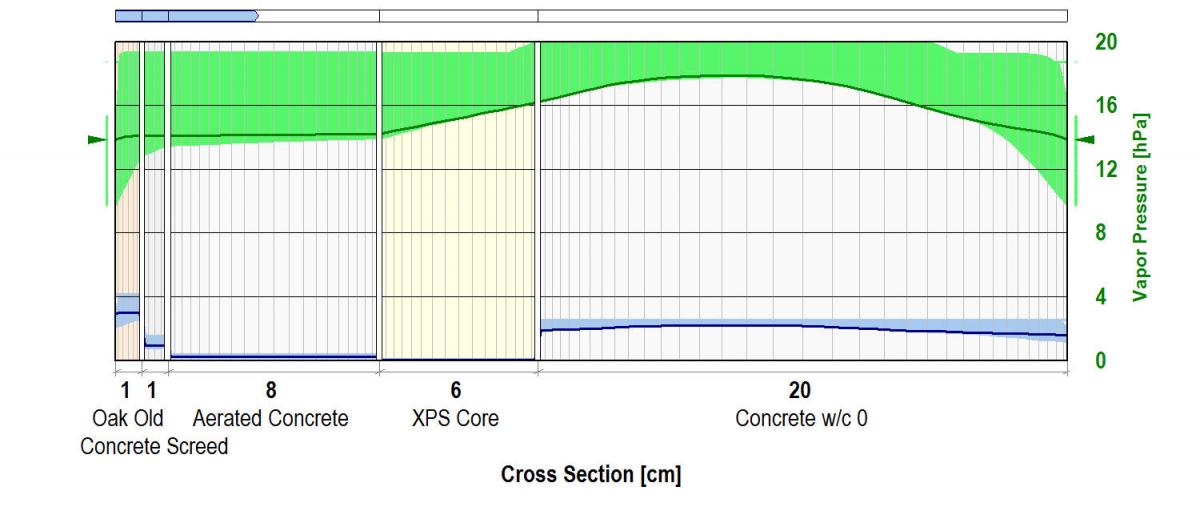

Το ενδιαφέρον στην περίπτωση του ξύλου και για τις ίδιες συνθηκες λειτουργίας είναι οτι η χρήση διπλού φράγματος (φράγμα + μορφόπλακα) υδρατμών δεν παρέχει καμία προστασία. Στην παραπάνω περίπτωση το φράγμα μπήκε πριν το XPS. Το XPS όμως είναι ελάχιστα υγροσκοπικό και άρα κάναμε μια τρύπα στο νερό. Στην εικόνα χωρίς κανένα φράγμα υδρατμών (με οδηγούς αντί για μορφόπλακα.

[Ροδοπουλος]

Η πλάκα … "της πλάκας" - Μέρος Α



θα ακολουθήσουν και άλλα μέρη  :mrgreen:
