Υπολογισμός όγκων χωμάτων

[wiktoria]

Καλησπέρα,

Ίσως η ερώτηση να φανεί χαζή αλλά ξέρει κάποιος να μου πει πώς υπολογίζεται ο όγκος των χωμάτων που πρέπει να μετακινηθεί για να κτιστεί σπίτι διαστάσεων 10*10(m) και που πρόκειται να θεμελιωθεί στο επίπεδο του υψομέτρου 0 ?

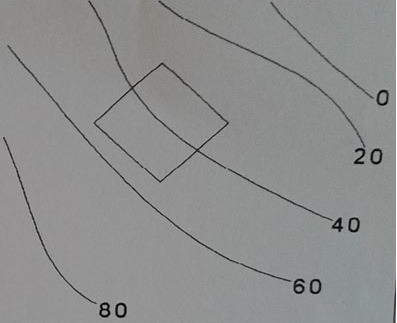

Επισυνάπτω και το κατάλληλο σκαρίφημα. Ευχαριστώ  εκ των προτέρων!



[GEORGE MICHEAL]

ένας απλός τρόπος υπολογισμός του όγκου είναι να γίνουν διατομές του εδάφους παράλληλες  (μέθοδος των εφαρμοστέων μηκών   )  ανά μια απόσταση (ανάλογα την ακρίβεια που επιδιώκουμε πχ ανά 5 μέτρα ) και να υπολογισθεί για κάθε διατομή το εμβαδόν της επιφάνειας μέχρι την στάθμη του 0 για κάθε διατομή

ο συνολικός όγκος θα είναι  (Ε1,Ε2,...Εν οι επιφάνεια τω διατομών και l1 , l2 ,l3 ,.. τα μήκη μεταξύ τους τότε ο όγκος είναι



V = E1(l1/2) +E2((l1+l2)/2) +E3((l2+l3)/2) + ....



Δες και αυτό



https://eclass.teiath.gr/modules/document/file.php/TOP116/%CE%98%CE%95%CE%A9%CE%A1%CE%99%CE%91/%CE%95%CE%9C%CE%92%CE%91%CE%94%CE%91%20-%20%CE%9F%CE%93%CE%9A%CE%9F%CE%99/eidikoi_ogkoi.pdf

Edited Σεπτέμβριος 8 , 2015 by GEORGE MICHEAL

[wiktoria]

Ευχαριστώ πολύ για την απάντηση. Για να το καταλάβω όμως πρακτικά,αν είναι εύκολο, στο παράδειγμα που έχω επισυνάψει ο όγκος ποιος είναι? πως γίνονται οι διατομές?

[GEORGE MICHEAL]

Ο όγκος δεν μπορώ να σου πω γιατί θα πρέπει να κάτσω να κάνω υπολογισμούς .... Αλλά εγώ τις διατομές θα τις διάλεγα με την διεύθυνση ανάντη - κατάντη  και όχι στην διεύθυνση των ισοϋψών , δηλαδή "κάθετα " στις ισοϋψεις

Edited Σεπτέμβριος 8 , 2015 by GEORGE MICHEAL

[ΚΑΝΑ]

ρε wiktoria αν ψάχνεις ακρίβεια δεν θα την βρεις ποτέ!

Σ' αυτές τις περιπτώσεις χωματουργικών στο περίπου  υπολογίζεις



δηλ 10x10x(0.3+0.55)/2=..

[wiktoria]

Ωραία, κατάλαβα! Ευχαριστώ πολύ για τις απαντήσεις!

[GEORGE MICHEAL]

καλύτερη ακρίβεια μπορούμε να έχουμε με πύκνωση των σημείων στην υψομετρική αποτύπωση και στην δημιουργία των ισοϋψών καμπυλών με μικρότερη ισοδιάσταση

[wiktoria]

Ευχαριστώ πάρα πολυ για την βοήθεια σας!!

[georgios_m]

Τα νούμερα στις ισοϋψείς είναι σε μέτρα?

[wiktoria]

Ναι, είναι μέτρα.
