Ροπή αδράνειας σύνθετης μεταλλικής διατομής

[John Havakis]

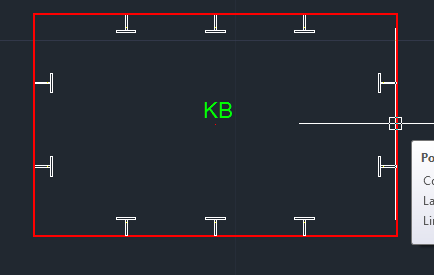

Συναδελφοι για να υπολογισω τη συνολικη ροπη αδρανειας ως προς χ η y της παρακατω διατομης πρεπει να εφαρμοσω θεωρημα steiner για τους δοκους ταυ ως προς το κεντρο βαρους της κιβωτοειδους διατομης ???

[μεταλλατζης]

Γενικά υπολογίζεις το κέντρο βάρους και τη ροπή αδράνειας ολόκληρης της διατομής!

Στην προκειμένη περίπτωση είναι συμμετρική οπότε το κβ ταυτίζεται με εκείνο της κιβωτιοειδούς

Απλά στη διατομή αυτή που έχει διαμήκεις ενισχύσεις και επειδή μάλλον η διατομή βγαίνει κλάση 4 θα πρέπει να

διερευνήσεις τη συμβολή της ενίσχυσης στο να έχει ελάχιστη μείωση το έλασμα και τελικά στη δυσκαμψία της διατομής.

Βλέπε και EN-1993 EC3 μέρος 1-5

[John Havakis]

Το EN-1993 EC3 μέρος 1-5 υπαρχει καπου για download?????



Επισης μηπως ξερετε που να κοιταξω γενικα για αναλυση και ελεγχο τετοιων διατομων??

[John Havakis]

και επισης απ οτι υπολογισα οι δοκοι ταυ που ειναι μεσα στη διατομη ειναι κατηγοριας 1..τοτε δεν μπορουμε να πουμε οτι ολοκληρη η διατομη ειναι κατηγοριας 1?

[μεταλλατζης]

Πρέπει να τσεκάρεις τα διαστήματα των ελασμάτων της κιβωτιοειδούς διατομής στα οποία είναι κολλημένες οι Τ ενισχύσεις και χωρίζουν την κιβωτιοειδή διατομή. Αλλά πρέπει πρώτα να υπολογίσεις τη δυσκαμψία του συστήματος των ενισχύσεων.

Δοκίμασε αυτό το link :

https://law.resource.org/pub/eu/eurocode/en.1993.1.5.2006.pdf

[John Havakis]

Δεν ξερω αν εχει σχεση αλλα ξεχασα να διευκρινισω πως η μεγαλη διατομη εχει 1 cm παχος, και απο μεσα ειναι κολλημενες οι δοκοι!!



Αλλαζει κατι στα παραπανω?

[μεταλλατζης]

Συνάδερφε θα κινηθείς ανάλογα με τα προβλεπόμενα τόσο του Ευρωκώδικα όσο και για τα της λυγηρότητας των ελασμάτων και τις κλάσεις τους
