Προστασία από διακοπή ουδετέρου της ΔΕΗ

[maneni]

το βραχυκυκλωμα ειναι μαλλον ατυχης ορος για την περιπτωση.



ΣΣτην ουσια γινεται μια ουδετερογειωση στον πινακα. Ετσι



Σε ΤΝ συστημα ουσιαστικα μετατρεπει το TN-S se TN-C

Σε ΤΤ δεν προβλεπεται τετοια συνδεση

[stayros]

το βραχυκυκλωμα ειναι μαλλον ατυχης ορος για την περιπτωση.



ΣΣτην ουσια γινεται μια ουδετερογειωση στον πινακα.



Συμφωνούμε. Το θέμα είναι πως αυτό απαγορεύεται.

Edited April 18, 2016 at 07:27 πμ by stayros

[maneni]

απο που προκυπτει αυτο?

[Νικολαος Μασσιος]

Για να συνδέσεις στον πίνακα θα πρέπει να κάνεις τοπική γείωση και μετά να συνδέσεις ΡΕ και Ν και να έχεις την σύμφωνη γνώμη του φορέα που σε τροφοδοτεί.

Όλα τα παραπάνω ισχύουν σε ΤΝ σύστημα και όταν έχεις εκτεταμένο δίκτυο πχ πολλά κτήρια και τροφοδοτούνται από τον ίδιο μετασχηματιστή και οι συνδέσεις γίνονται στην άφιξη της παροχής στον γενικό πίνακα κάθε κτηρίου και μόνο και όχι στον κάθε υπό πίνακα της εγκατάστασης.

Σε εγκαταστάσεις του στρατού το έχω δει να το κάνουν.Ο λόγος που γίνεται είναι να έχει χαμηλό δυναμικό ο ουδέτερος με την γη.

[stayros]

απο που προκυπτει αυτο?



Στον ΚΕΗΕ απαγορευοταν ξεκαθαρα από τον κανονισμό. Στην ΕΛΟΤ εποχή ακολουθούμε το σύστημα του ΔΕΔΔΗΕ που (εκτός Αθήνας) είναι TN-C-S άρα πάλι απαγορεύεται. Δεν ξέρω αν δίνεται ειδική άδεια για να κάνεις TN C σε εσωτερική εγκατάσταση, δεν έχω ζητήσει ποτέ. Επίσης δε γνωρίζω για στρατιωτικές εγκαταστάσεις.

[AMHxaNos]

... Ο λόγος που γίνεται είναι να έχει χαμηλό δυναμικό ο ουδέτερος με την γη.

Τι είναι χαμηλό? 0.5V, 5V, παραπάνω?

[Νικολαος Μασσιος]

Στον ΚΕΗΕ πολυ σωστά απαγορευόταν σε ΤΤ σύστημα ομως.Ας δούμε τι λεει ο hd384

413.1.3

ΣΥΣΤΗΜΑ ΣΥΝΔΕΣΗΣ ΤΩΝ ΓΕΙΩΣΕΩΝ ΣΕ ΤΝ

[stayros]

Δε ξέρω σε ποιο σημείο του ΚΕΗΕ το αναφέρει, πάντως στη βιβλιογραφεία του Δημόπουλου προ ΕΛΟΤ ξεκάθαρα επισημαίνεται πως ο ουδέτερος με τη γείωση δεν ενώνονται στην ΕΗΕ.



Στο 413.1.3 τι αναφέρει για σύνδεση ουδέτερου με γείωση εντός ΕΗΕ;

Edited April 18, 2016 at 09:12 μμ by stayros

[maneni]

Εγω ξαναλεω οτι ουσιαστικα προκειτε για TN-C μεχρι τον πινακα.  Μετα ειναι ΤΝ-S.

Και ξαναρωτω απο ποια (εν ισχυ) διαταξη απαγορευεται.

ΜΕ την προϋποθεση βεβαια οτι δεν αναφερομαστε σε περιοχη με ΤΤ συστημα.

Edited April 18, 2016 at 10:18 μμ by maneni

[nvel]

όπου το σύστημα γείωσης των δημοσίων Υ/Σ είναι TN-C-S το σημείο διαχωρισμού PEN σε PE-N είναι ο μετρητής, η επανασύνδεση PE-N απαγορεύεται από το 546.2.3. Φυσικά σε ιδιωτικούς Υ/Σ μπορεί να γίνει ΤΝ σε περιοχή ΤΤ (και το ανάποδο) ή ο διαχωρισμός αλλού αλλά πάλι απαγορεύεται η επανασύνδεση.

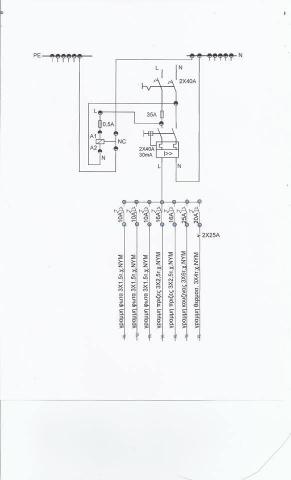

Η πατέντα στο youtube δεν χρησιμοποιεί το σχεδιάγραμμα του #16

Edited April 19, 2016 at 04:52 πμ by nvel
