Προς το παρόν είμαι σε αναζήτηση στο πως θα κάνω τον εξαερισμό. Πάντως από κατασκευαστές είδα ότι για παροχή περίπου 300m3/h έχουν "βαρελάκια" και με μεγάλη στατική πίεση. Άλλωστε το δίκτυο είναι πολύ μικρό. Ανεμιστήρες στον εξωτερικό τοίχο, αεραγωγοί κυκλικοί λίγων μέτρων με ελάχιστες καμπύλες και φίλτρα.

[miltos]

Συνάδελφοι έχετε υπολογίσει τριβές αεραγωγών, φίλτρα, καμπύλες, κιβώτιο αντιστάσεων, στόμια κλπ με τα "βαρελάκια" και σας βγαίνουν οι παροχές που θέλετε?



Ναι, έχουν ικανοποιητική στατική.



 Είναι πιο σωστό να βάλω μέσα ένα στόμιο π.χ. ΟΚ4 προσαγωγής στην οροφή και ένα στόμιο π.χ. ΤΕ απαγωγής χαμηλά στο τοίχο?



Δεν ξέρω ακριβώς τις ανάγκες της εφαρμογής σου για να έχω άποψη.

Edited Φεβρουάριος 19 , 2016 by miltos

[zio7]

Ανεβάζω κάποιους υπολογισμούς του χώρου και την κάτοψη με τη τομή. Όποιος έχει χρόνο και μπορεί ας ρίξει μια ματιά αν είναι κατά κάποιο τρόπο σωστά.



Σύμφωνα με αυτά που ανεβάζω πως υπολογίζουμε την πτώση πίεσης για τον ανεμιστήρα?



Ευχαριστώ εκ των προτέρων

EXAERISMOS - KATOPSI.pdf

EXAERISMOS - TOMH.pdf

[antloukidis]

Το μανομετρικό του ανεμιστήρα το βλέπεις από την καμπύλη του (παροχή-μανομετρικό, όπως στις αντλίες)



Στην προσαγωγή έχει να αντιμετωπίσει το φίλτρο, τα στόμια + 2 καμπύλες + κάποια σκόνη στο φίλτρο μετά από κάποιο χρόνο λειτουργίας (έστω +30 ώς 50%).



Προσθέτεις τα pa των ανωτέρω και επιλέγεις ανεμιστήρα.

Edited Φεβρουάριος 22 , 2016 by antloukidis

[zio7]

στην προσαγωγή δηλαδή έχω τα παρακάτω

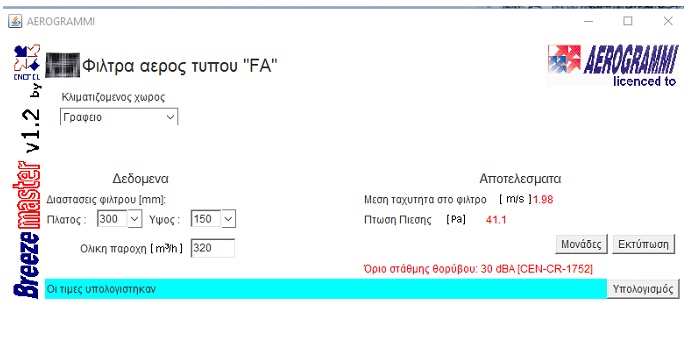

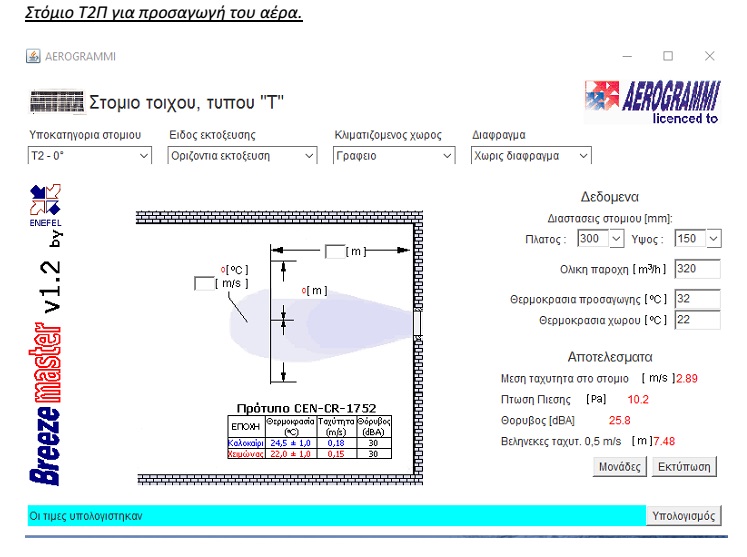

πτώση πίεσης φίλτρου (41,10 Pa) συν στομίου ΒΝ (τι πτώση πίεσης έχει? στην αερογραμμή τα βγάζει λάθος όπως μου είπανε) συν τριβές δύο καμπυλών (31,90 Pa από 4Μ) συν τριβές αγωγού (1,70 Pa από 4Μ για 70εκ. αγωγού) συν 40% της πτώση πίεσης φίλτρου για τη σκόνη (41,10 * 0,4= 16,56Pa)



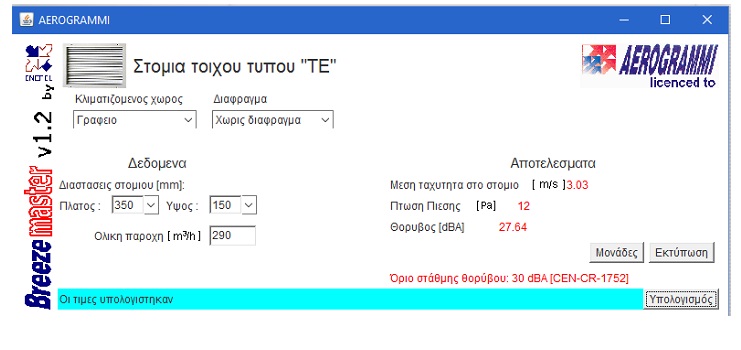

αντιστοίχως κάνω και στην απαγωγή.



Ερωτήσεις



1. την πτώση πίεσης του ανεμιστήρα δεν την λαμβάνουμε υπόψιν όπως π.χ. στην ΚΚΜ?



2. κανονικά δεν έπρεπε να μετράμε την πτώση πίεσης μόνο για όσα είναι μετά τον ανεμιστήρα? δηλ. χωρίς το φίλτρο και το στόμιο ΒΝ



ευχαριστώ πολύ για την βοήθεια

[antloukidis]

1 Δεν ξερω τι εννοεις για ΚΚΜ. Μαλλον εννοεις την πτ. Πιεσης του κουτιου του ανεμιστηρα.

Για το βαρελακι υπαρχει καμπυλη οπως σε κυκλοφορητες.



2. Υπολογιζουμε ολες τις τριβες, και πριν και μετα.

[zio7]

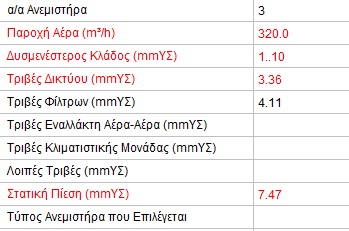

Στην 4Μ για τον υπολογισμό της στατικής πίεσης έχει το παρακάτω πινακάκι.



Στην περίπτωση που έχουμε ανεμιστήρα απλό και όχι εναλλάκτη ή ΚΚΜ δεν προσθέτουμε στην συνολική στατική πίεση και τις τριβές του ανεμιστήρα?

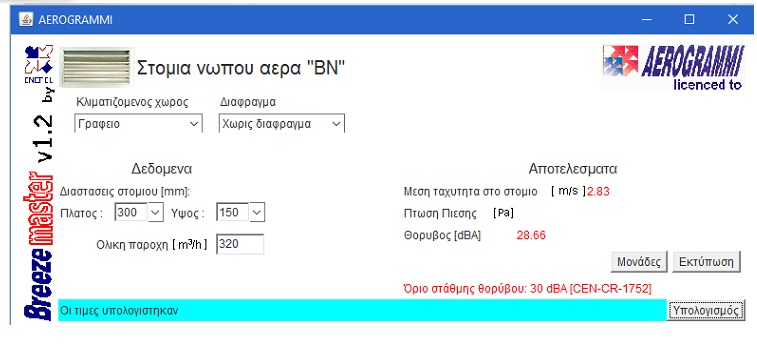

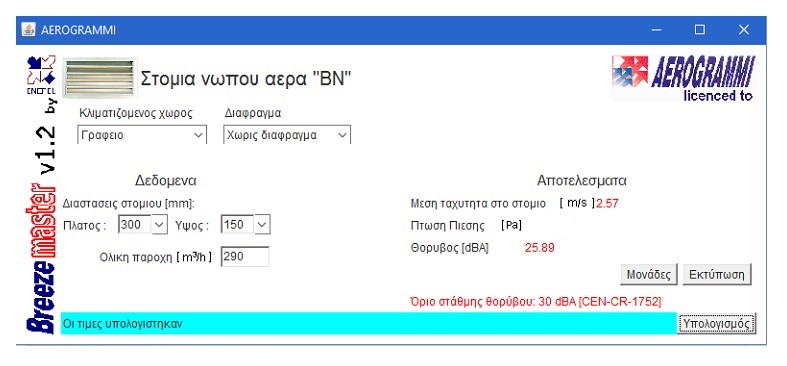

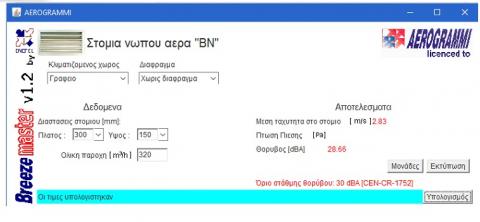

Τη πτώση πίεσης στο στόμιο ΒΝ πως μπορούμε να την υπολογίσουμε?

[antloukidis]

Τη στατική του στομίου από τους κατασκευαστές.



Αν δεν στο δίνει η αερογραμμή δες σε άλλο κατασκευαστή.



Τι σούχει κολλήσει με τριβές ανεμιστήρα?



Οι ανεμιστήρες δεν έχουν τριβές ή αν θέλεις έχουν "αρνητικές" τριβές που είναι το μανομετρικό που δίνουν στην παροχή που θέλεις. Αυτό το βλέπεις από την καμπύλη λειτουργίας και κάνεις επιλογή.

[zio7]

Ευχαριστώ πολύ!!!



Και μια τελευταία ερώτηση σε φυγόκεντρο ανεμιστήρα "κουμπώνουμε" στόμιο π.χ. ΒΝ και φίλτρο αέρα εξωτερικά για την προσαγωγή αέρα? Ή μπορούμε να κουμπώσουμε το φίλτρο χωρίς στόμιο?

[antloukidis]

Υπάρχουν στόμια νωπού ανοιγόμενα (για να καθαρίζεται το φίλτρο), που έχουν σίτα για έντομα και φύλλα,  και φίλτρο για σκόνη, γύρη κλπ.



Πιστεύω είναι η καλύτερη λύση, γιατί προστατεύεται το φίλτρο από βροχή, άνεμο κλπ.



Αυτό μπορεί να μπει πάνω στο κουτί του φυγοκεντρικού ανεμιστήρα.
