Προβολος 15 μετρα

[mpalie]

Καλησπερα, θα ηθελα την αποψη σας για το πως μπορω να στηριξω τον προβολο της παρακατω κατοψης.Προκειται για 9 οροφο κτιριο. Η σκιασμενη περιοχη θα ειναι προβολος επειδη περναει απο κατω τουνελ. Προκειται για μεταλλικη κατασκευη με πλακα απο μπετον 14 εκ. Ευχαριστω εκ των προτερων.

Edited Μάρτιος 5 , 2016 by mpalie

[mpalie]

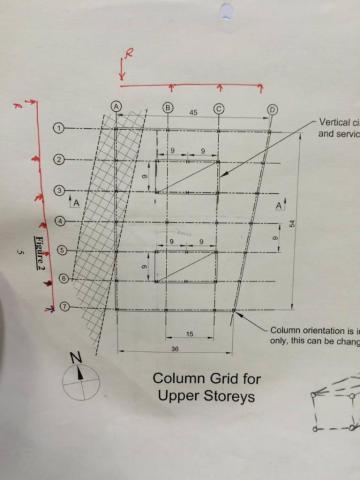

Κατοψη.

[μεταλλατζης]

Σαφώς δε θα αφήσεις τον πρόβολο 15 μέτρα. Μπορείς να στο μέσον της απόστασης ή όπου έχεις περιθώριο ώστε να σου βγαίνει και η θεμελίωση (μάλλον radier τη βλέπω), να βάλεις υποστύλωμα. από εκεί και πέρα μπορείς να τοποθετήσεις κάποιο λοξό στοιχείο (θλιπτήρα) το οποίο όμως θα ξεκινάει από τον κόμβο δοκού υποστυλώματος

[mpalie]

Το θέμα ειναι πως δεν μπορω να αλλαξω θεση στις κολωνες της κατοψης. Ουτε να προσθεσω αλλες.

[μεταλλατζης]

Διαγώνιο θλιπτήρα ίσως αν μπορούσες να προσθέσεις?

[tetris]

Πρόκειται για εντελώς ακραία περίπτωση. Οι θλιπτήρες (αν τοποθετούνται στο ύψος του ορόφου) δεν λειτουργούν αποτελεσματικά λόγω μικρής κλίσης ως προς οριζόντιο επίπεδο.

Μια πιθανή λύση είναι το δικτύωμα, αλλά .....

[Earl]

Καλημέρα,

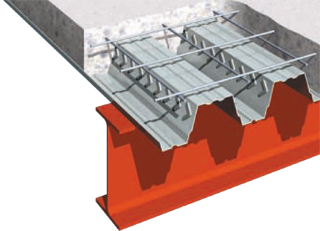

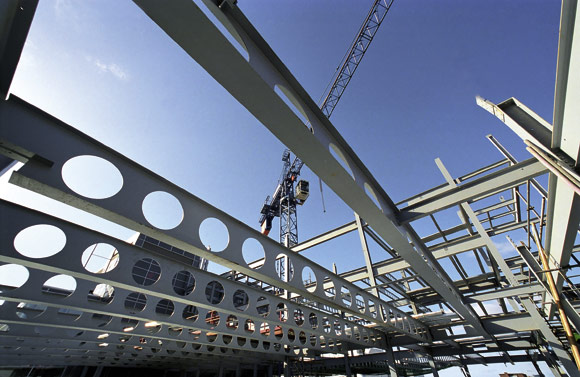

Θα κοιτούσα αρχικά Cellular beams που έχουν και μικρότερο βάρος, και πλάκα σύμμικτη comflor ή κάποια παρόμοια μιας και προφανώς δεν είναι Ελλάδα! Δες για παράδειγμα το κτήριο του Ministry of Justice στο Manchester για τον πρόβολό του. Η σύνδεση είναι το θέμα.

Edited Μάρτιος 8 , 2016 by Earl

[mpalie]

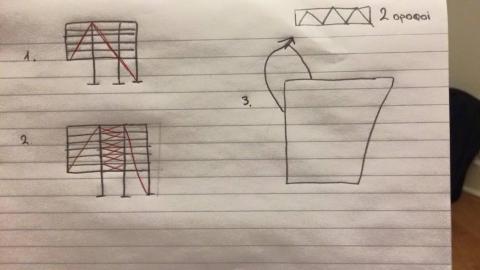

αυτες ειναι οι λυσεις που σκεφτηκα (1η εικονα), ομως παιρνω τεραστιες δυναμεις στις κολωνες (25000 kN, πρεπει να προσθεσω σε μερικες κολωνες φλαντζες για επιπλεον αντοχη σε θλιψη)



Κατα τα αλλα υπαρχει και αυτη η λυση, την οποια ομως δεν ξερω πως να την εφαρμοσω: https://www.google.co.uk/search?q=cannon+street+london&espv=2&biw=1366&bih=653&tbm=isch&source=lnms&sa=X&ved=0ahUKEwi368WR57HLAhUD0xQKHQJqByIQ_AUICCgD#imgrc=vgIA-NrjzeCo-M%3A





[[email protected]]

1. Απαγορεύεται να θεμελιωσεις πανω απο το τούνελ?

2. Σε τι βάθος περνάει?

3. Επισης τι αξια γης εχεις?

4. Ποσα λεφτα διαθετει ο κατασκευαστης προκειμενου να λυσεις τους 2.500 τονους στο υποστηλωμα?

[mpalie]

Προκειται για μια εργασια το συγκεκριμενο. Οποτε τα χρηματα δεν υπαρχουν σαν παραμετρος. Ακομα η θεμελιωση δεν εξεταζεται στο συγκεκριμενο. Το μονο που μας επηρεαζει ειναι το βαρος, και το γεγονος οτι το καθε φορτηγο μπορει να μεταφερει μεχρι ενα συγκεκριμενο φορτιο (σε τόνους).
