Αρχιτεκτονικά στο Archicad

[ΚΑΝΑ]

Κάνε μια αναζήτηση για το Element N220808.gsm (δεν είναι τόσο καλό-αλλά από το τίποτα..)

[loco]

Δυστυχώς δεν μπορώ να το βρω το element που αναφέρεστε στο google...Βρήκα μόνο ρωμαϊκού τύπου κολωνάκια. Σας ευχαριστώ πάντως ΚΑΝΑ για την γρήγορη απάντηση.

[aero21]

Θα ήθελα να ρωτήσω είμαι στο στάδιο που είχα φτιάξει τα σχέδια αδείας με το archicad (η 1η μου ολοκληρωμένη δουλειά στο πρόγραμμα) και από τότε έπεσε οργάνωση μελέτη και έφτασε η ώρα που πρέπει να γίνει αναθεώρηση. Το θέμα είναι πως τότε είχα κάνει πλάκες τοίχους με ένα generic υλικό πάχους όσο θέλαμε, τώρα όμως που έχει ξεκινήσει η κατασκευή είχα φτιάξει composites σε τοίχους πλάκες για να ξέρω πώς θα πάει τι. Όμως ενώ στην άδεια θέλω να φαίνονται τα skins της πλάκας (τη μόνωση την έχω ως finish και επιλέγω να μή φανούν τα finishes στο partial structure detail της αδείας ενώ το δάπεδο ως other) ο τοίχος ο οποίος είναι 65 άρης (κολώνες με πέτρα κανονική μέσα έξω) θέλω να φαίνεται ως ένα πράγμα. Στο model view όταν κάνεις override fills φαίνονται κάι τα μεν και τα δε. Υπάρχει κάποια λύση?



Επιπλέον απ'όταν άρχισα να δουλέυω με composites έχω τεράστια δυσκολία να κάνω στις πλάκες offset edges δε πιάνει με τίποτα την ακμή και καταλήγω να κάνω το πόντιο να μεταφέρω τα γωνιακά σημεία ένα ένα. Τι στο καλό έχει γίνει?



Και κάτι τελευταίο, σε ξένο forum για να αντιμετωπίσουμε το θέμα με τα skins δε δάπεδο διάβαζα διαφωνίες, άλλος έλεγε με SEO το οποίο τον κατηγορούσαν πως βαραίνει πολύ το μοντέλο -το έχω διαπιστώσει κι εγώ αλλά δίνει καλό αποτέλεσμα σχεδιαστικά, δεν έχω φτάσει να δω τι γίνεται με schedules κτλ) και άλλοι που ακόμα χρησιμοποιούν 2πλά slabs. Ακόμα και στο τελευταίο archicad ως πρακτική τι είναι πιο σωστό?

Edited Μάρτιος 7 , 2013 by aero21

[st2]

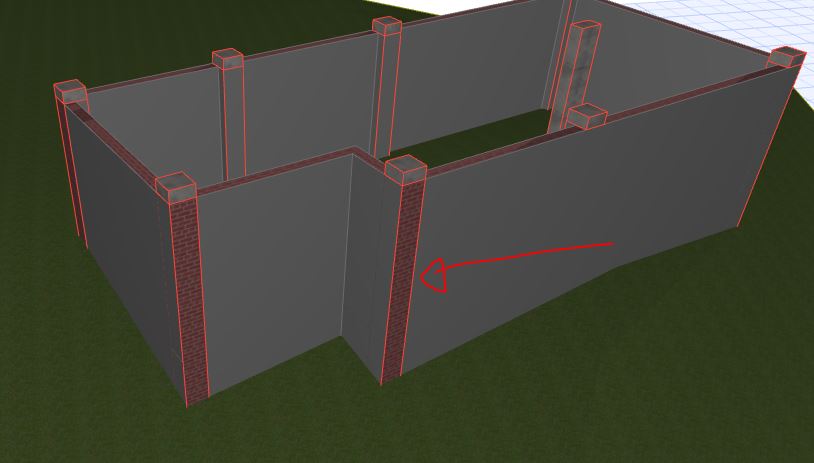

ρε παιδια στο 16 μου κανει αυτό το κουλό





το τελος της τοιχοποιας δεν την αγκαλιαζει την κολωνα

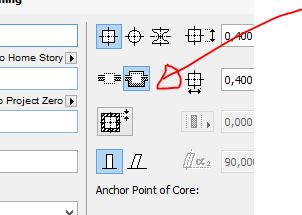

εχω ενεργοποιημενο αυτό







ξερετε τι γίνεται;;;;;;;

[χαιδω]

θα ήθελα να ρωτήσω αν μπορεί κάποιος (αν φυσικά) έχει να μου στείλει κάποιες σημειώσεις ή οποιαδήποτε βοήθεια πάνω στο archicad 15 ή να μου πει αν υπάρχουν κάπου στο site. Έχει λίγες μέρες που το έχω και προσπαθώ να βγάλω άκρη. Ευχαριστώ.

[st2]

το help του ιδιου του archicad ειναι αρκετα καλό



το επισημο φορουμ του προγραμματος εχει λυσεις





αλλα και se αυτο το thread εχουμε γράψει πάρα πολλα που βοηθανε



αν κολλησεις πουθενα κανε πρωτα search στο thread και συνεχίζεις

[st2]

ρε παιδια στο 16 μου κανει αυτό το κουλό





το τελος της τοιχοποιας δεν την αγκαλιαζει την κολωνα

εχω ενεργοποιημενο αυτό







ξερετε τι γίνεται;;;;;;;



κανείς για αυτό;;;

[kan62]

Ενεργοποιώντας την περιβολή στην κολώνα, αν δεν έχεις στρώσεις στον τοίχο, θα έχεις πάντα αυτό το αποτέλεσμα. Και στο 15 (και νωρίτερα) το είχες ...

Μάλιστα, αν η κολώνα είναι ίση με το πάχος του τοίχου, θα έχεις το κόκκινο ίχνος και στις δύο πλευρές της γωνίας ...

Για να έχεις το σωστό αποτέλεσμα, βγάλε την περιβολή (δεν την έχεις ανάγκη σε μονόστρωτο τοίχο) και δώσε στην κολώνα το ίδιο υλικό με αυτό των τοίχων.

Από Σεπτέμβριο δεν θα έχεις πιά τέτοια προβλήματα, γιατί αλλάζει συνολικά η μέχρι τώρα λογική των τοίχων.

[xaniared]

Από Σεπτέμβριο δεν θα έχεις πιά τέτοια προβλήματα, γιατί αλλάζει συνολικά η μέχρι τώρα λογική των τοίχων.



Για πές...

[kan62]

Αμέσως μετά το Πάσχα ... θα ενημερώσω.
