[Greenick]

dimidomo δεν υπάρχει κάτι τέτοιο δυστυχώς.Είναι ένα από τα μειονεκτήματα του προγράμματος κατ'εμέ.Μπορείς να τροποποιήσεις τα πινακάκια του προγράμματος μέσα από τις επιλογές τους,αλλά και πάλι το αποτέλεσμα δεν είναι ικανοποιητικό για μένα.Προσωπικά κάθομαι και φτιάχνω τα κλασικά πινακάκια σε 2D και τα βάζω στα παράθυρα,γράφοντας τις διαστάσεις ,με τον παλιό παραδοσιακό τρόπο...

[dimidomo]

Greenick ευχαριστώ για την απάντηση, άκου την ιδέα που έχω αλλά δεν ξέρω αν μπορεί να γίνει πραγματικότητα.

Πινακάκι που πχ να έχει ID, ποδιά, μηκος, πλάτος. Όλο αυτό να είναι object και να έχει παραμετροποιήσεις για όλα τα προηγούμενα. Αν μπορούσε όλο αυτό να συνδεθεί και με το ίδιο το παράθυρο ώστε να παίρνει αυτόματα τις τιμές θα ήταν ακόμα καλύτερα.

[paktomenos]

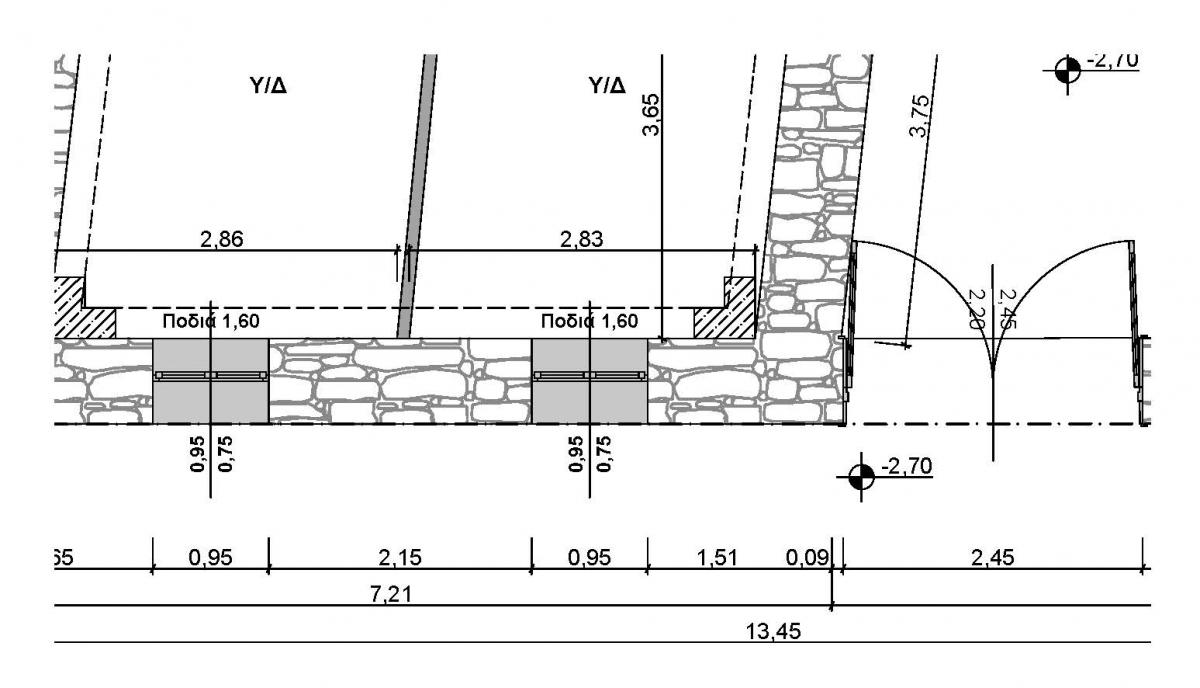

Κι εγώ δεν έχω βρεί κάτι, χρησιμοποιώ την διάταξη της φωτό που είναι εφικτή μέσα από τις ιδιότητες και βρίσκω οκ.

Edited May 30, 2014 at 03:54 μμ by paktomenos

[kostaspde]

Το θέμα θερμομόνωσης και σοβά σε δοκάρια,υποστυλώματα,πλάκα,τοίχο έχει ξανασυζητηθεί. Πλέον όμως με τις νέες δυνατότητες του archicad 17 (Priority based connections κτλ) φαίνεται να λύνονται πολλά προβλήματα. Μήπως έχετε βρει κάποιον τρόπο που να μη χρειάζεται μετά επέμβαση 2D ή που να μας κάνει τη ζωή πιο εύκολη για το συγκεκριμένο σχεδιαστικό πρόβλημα; Τι ρυθμίσεις χρησιμοποιείτε και με ποιά εργαλεία μοντελοποιείτε το κάθε στοιχείο;

Edited July 31, 2014 at 02:56 μμ by kostaspde

[nikoskontovas]

Καλημέρα,

αν μπορεί κάποιος να με βοηθήσει με το εξής:

Δουλεύω το ArchiCAD15. Έχω δημιουργήσει τις πινακίδες, μέσα στις οποίες έχω κομμάτια από διάφορα μέρη της μελέτης και με διαφορετική κλίμακα. Όλη αυτή την πινακίδα, πως μπορώ να την save ώστε να την επεξεργαστεί κάποιος στο autocad;

Ευχαριστώ.

[SIRADRAB]

Δεν καταλαβαίνω τον λόγο γιατί να κάνεις κάτι τέτοιο αλλά αν επιμένεις, ένας τρόπος είναι να κάνεις δεξιό κλικ στο κάθε σχέδιο που εμπεριέχεται στην πινακίδα σου και από το παράθυρο που σου ανοίγει να πηγαίνεις στο ''άνοιγμα πηγαίας άποψης''. Όταν πας στην πηγαία άποψη τότε από το μενού ''Αρχείο'' επιλέγεις το ''αποθήκευση ως'' και στο νέο παράθυρο εκεί στο κάτω πεδίο, πατάς το βελάκι και επιλέγεις τον τύπο αρχείου που θέλεις να το savάρεις.

[nikoskontovas]

Αγαπητε συναδελφε καλημερα. Ο λογος που θελω να σωσω την πινακιδα σε dwg, ειναι για να την παραλαβει αλλος συναδελφος, ο οποιος δουλευει σε autocad και να μην χρειαστει, να κανει ολο το στησιμο απο την αρχη.

Τελικα βρηκα πως γινεται αυτο:

Εχοντας ανοιξει την πινακιδα, κανουμε αποθηκευση ως - αποθηκευση ως dwg - ρυθμισεις - για περαιτερω επεξεργασια - ρυθμισεις στον επιλεγμενο μεταφραστη - διαταξη εγγραφου: επιλεγω την εκδοση του autocad - αποθηκευση πινακιδας: επιλεγω model space -αποθηκευση κατοψης: διασπαση συνθετων στοιχειων archicad.

Με αυτο τον τροπο, καταφερα να στειλω σε αρχειο dwg, ολοκληρη την πινακιδα και με την μορφη και την διαταξη που την βλρπω εγω στο archicad.

Ευχαριστω για την αμεση απαντηση σου, στην δικη ερωτηση.

[SIRADRAB]

Να είσαι καλά.

Δεν έχω χρησιμοποιήσει αυτή την διαδικασία που περιγράφεις γιατί δεν την χρειάστηκα μέχρι τώρα. Δεν ήξερα ότι γίνεται το save as dwg, και από την πινακίδα, από την άλλη γιατί όχι, απλά δεν μου έτυχε. Είναι πιο γρήγορος τρόπος αυτός που επέλεξες.

[nikoskontovas]

Μηπως ξερει κανεις, γιατι αλλα χρωματα εμφανιζονται στις πινακιδες σωστα και αλλα με αλλη αποχρωση;

[kan62]

Κάθε ένα σχέδιο της πινακίδας έχει το δικό του σύνολο πεννών που επιλέγεται στις (επιλογή+δεξί κλικ) ρυθμίσεις επιλεγμένου σχεδίου.
