Αρχιτεκτονικά στο Archicad

[jbosdas]

λοιπόν, το θέμα λύθηκε ως εξής:

1. στην πινακίδα βάζω 3 απόψεις (views) διαφορετικής κλίμακας.

2. δεξί κλικ στην άποψη με όνομα "κάτοψη 1" και επιλέγω "set as autotext reference"

3. με το εργαλείο text ->insert autotext -> κ εμφανίζεται μία νέα επιλογή στο "category" η οποία λέγεται "reference for κάτοψη 1" και επιλέγω σαν autotext το "Drawing scale ref".

4. κάνω το ίδιο και για τις άλλες απόψεις στο ίδιο text box και όλα ok

φυσικά, δεν συμπεριλαμβανω τα 3d...!

ευχαριστώ για τις απαντήσεις σας αλλά απότι βλεπω δεν εχει βρεθεί ακόμα ενας ευκολος τρόπος...

[Φωτεινή Ν]

Καλημερα! μια απορια...! δουλεύω το archricad 18 και ενω εχω φτιαξει ενα surface με εικόνα πλακάκια για το δαπεδο, οταν κάνω render δεν το εμφανίζει...καμια λυση;

[agreas]

Μήπως ξέχασες να το περάσεις στα surfaces του object σου;

[ΚΑΝΑ]

κάνε την ανάλογη ρύθμιση στο κουμπί

"επιλογές άποψης μοντέλου"

και στο "αγνόηση ή μη  εμφάνιση ράστερ"





Νέα εικόνα.bmp

Edited January 11, 2016 at 03:33 μμ by ΚΑΝΑ

[jbosdas]

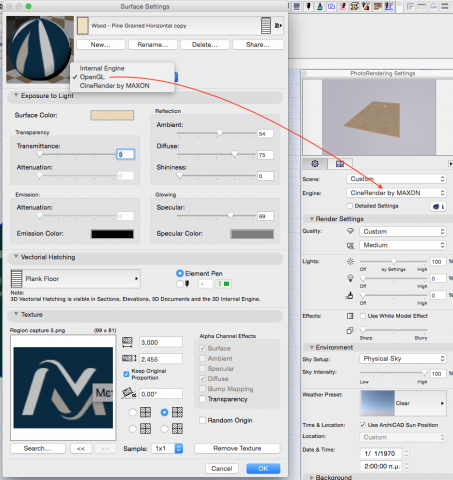

Το πιο συχνό σφάλμα είναι να έχεις φτιάξει surface για την internal μηχανή render και να κανεις render με την maxon.



Βεβαιώσου οτι φτιάχνεις το υλικό στην μηχανή που θες να κανεις το τελικό render.

[agreas]

Φιλότατοι ΚΑΝΑ και jbosdas,

Αν και δεν ρώτησα εγώ, δοκίμασα από περιέργεια τις προτάσεις σας και μου εμφανίζεται τη surface κανονικά, ανεξαρτήτως της επιλογής "αγνόησης ή μη ραστερ" ή της μηχανής render. Ίσως να είναι κάτι πιο απλό...

Φωτεινή τα δοκίμασες εσύ; Έβγαλες άκρη;

[jbosdas]

τι δοκίμασες δηλαδή agrea? να φτιάξεις νέο υλικό κ να το κάνεις render?

Αν δεν φτιάξεις το υλικό με την δέουσα προσοχή που αναφέρω, το σφάλμα είναι σίγουρο!!



Αυτό που λέει ο ΚΑΝΑ είναι κάτι άλλο...



Το μονο σίγουρο ειναι οτι πρέπει να απαντήσει η Φωτεινή.

[agreas]

Έχεις δίκιο jbosdas με συγχωρείς!

Δοκίμασα εν τάχει ένα υπάρχον υλικό στις μηχανές και όχι ένα καινούργιο. Πράγματι τώρα που το βλέπω, με το καινούργιο σφάλλει εαν δεν ρυθμίσεις όπως το περιγράφεις.

[Φωτεινή Ν]

δουλεψε ! Ευχαριστωωω πάρα πολυ όλους!!! jbosdas εσενα σ ευχαριστω λιγο περισσοτερο!!!!

[jbosdas]

ε, αφού με ευχαριστείς λίγο περισσότερο... θα σου απαντήσω αλλη μία, λίγο πιο δύσκολη, ερώτηση.
