Αρχιτεκτονικά στο Archicad

[dimidomo]

Νομίζω πως αν το ανοίξεις το με το autocad και κάνε save as σε παλαιότερη μορφή πχ 2010 και πας να το βάλεις στο archicad θα γίνει η δουλειά.

[Arche]

Τελικά κάτι, εχω καταφέρει.

Το αρχειο του συνεργατη οπως ειδα ηταν autodesk autocad 2013. Οταν καταφερα να το ανοιξω το εσωσα σε autocad 2010 και τελικα εισηχθει στο archicad μου. Παρουσιαστηκε το προβλημα οτι ηρθε σε μια αλλοκοτη κλίμακα, πχ μετραγα απόσταση μεταξύ κορυφών "17" και "18" στο αρχικό σχέδιο να ισούται με 17,89μ και κατόπιν την ξαναμέτραγα στο δικό μου "σχέδιο", που την έβρισκα 0,01mm, εκανα μετατροπη μονάδων και resize graficaly που επιασα την αποσταση μεταξυ "17" και "18" να την κάνω, 17,89μ ομως τα δέντρα τα σημειωμένα στο οικόπεδο και κάποια σταυρονήματα εντός του οικοπέδου, που φαντάζομαι κάτι έχουν να κάνουν με συντεταγμένες κάποιου κρατικού συστήματος, δεν μεγενθυθηκαν, τα διεγραψα. Τα δεντρα οσα απαιτουνται θα μετρησω και θα τα βαλω. Ταλαιπωρία, με λίγη δουλειά όμως και με τη στήριξη σας, με εμψύχωσε ότι κάποιοι Μηχανικοί ήταν κοντά και προσπάθησαν να βοηθήσουν, κάτι έχω καταφέρει.

Ευχαριστώ,

το αρχικό ερώτημα "βοήθηστε με λίγο, πως θα βάλω το αρχείο dwg στο pln" το αποσυρω,

τωρα από τα παραπάνω αν δείτε οτι κάτι κάνω λάθος, και θελήσετε κάπου να με διορθώσετε - βοηθήσετε, θα το εκτιμουσα. Ειμαι τοσο νεος με το Arc/CAD 16 οσο ετσι και με μια τοσο πολυπλοκη διαδικασια - κατα την γνωμη μου - πως θα βαλω μια κατ/ψη autocad 2013 σε arch/CAD 16.

ευχαριστω

ο Αρχιτεκτονας Arche



υγ: εγινε dimidomo, μαζι γραφαμε.. το ειδα ετσι το εκανα. Ωραιο το ducati στη φωτογραφια σου, σαν καποιο συγχρονο multistrada μοιαζει.

Edited March 15, 2018 at 05:18 πμ by Arche

[dimidomo]

Δοκίμασε κάτι άλλο.....



save as από autocad σε pdf και μετά εισαγωγή στο archicad.

Αν σου βγάζει πρόβλημα στις διαστάσεις κάνε πάλι resize. Με το pdf δεν νομίζω να έχεις πρόβλημα με τα δέντρα ή κάτι άλλο.

[Arche]

dimimoto, εντός του αρχείου Autocad δεν βλέπω να υπάρχει επιλογή save as >>> pdf, μήπως επειδή εγώ έχω πάρει κάποιο student version δεν το έχει?

[jbosdas]

arche εειδή η ερώτηση σου ειναι πολύ γενικη κ επειδή εχει μια ιδιαιτερότητα, ειναι αληθεια, η εισαγωγή dwg (παχη γραμμων, γραμματοσειρες, κλιμακα) θεωρώ οτι χρειαζεσαι αυτην την απαντηση...

https://helpcenter.graphisoft.com/guides/archicad-21/archicad-21-reference-guide/interoperability/file-handling-and-exchange/working-with-dwg-dxf-files/

[dimidomo]

δεν είμαι fan του autocad αλλά ξέρω ότι γίνεται....θα πειραματιστής λιγάκι...



θα πας κ θα ψάξεις μέσω της εντολής print





[Arche]

θα το βρω φιλε

[ispyridis]

Κατά την διαδικασία εισαγωγής κάνε αλλαγή κλίμακας επί 1000 στο x και y. Αν στο DWG έχει γίνει γεωαναφορά τότε μη διαλέξεις τοποθέτηση γραφικά (θα το τοποθετήσει στις πραγματικές συντεταγμένες) και όπως γράφω πριν άλλαξε την κλίμακα επί 1000.

Edited March 15, 2018 at 11:48 πμ by ispyridis

[kan62]

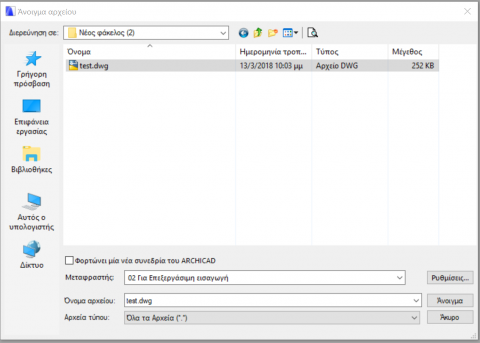

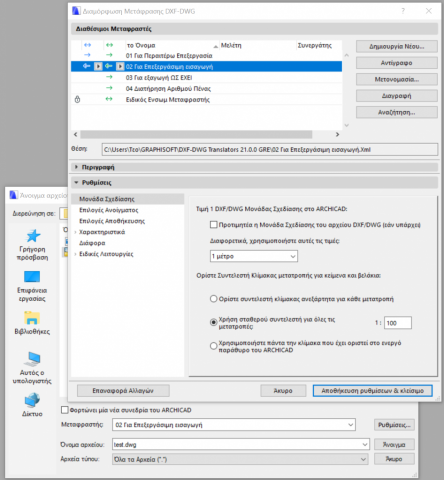

Ανοίγεις το αρχείο *.dwg (μέσα από το AC) με τη διαδικασία που περιγράφεται στις εικόνες. Το 2ο tab βγαίνει στις Ρυθμίσεις ...

Αν και είναι από ελληνικό AC21, κάτι παρόμοιο υπήρχε και στο AC16 ...

Edited March 15, 2018 at 01:20 μμ by kan62
