Αρχιτεκτονικά στο Archicad

[kpal]

Συμφωνώ μαζί σας. Ο νόμος μάλιστα είναι ακόμα πιο ξεκάθαρος από ότι γράφετε καθώς η εγκύκλιος το γράφει καθαρά:

Επισημαίνεται, ότι επιτρέπεται η εμβαδομέτρηση χώρων μέσω σχεδιαστικών προγραμμάτων με αναφορά επί του διαγράμματος κάλυψης της τελικής τους επιφάνειας, χωρίς απαίτηση αναγραφής επιμέρους διαστάσεων και τριγωνισμών, δεδομένου ότι η υποβολή του σχεδίου μέσω του συστήματος e-Άδειες γίνεται και σε μορφή αρχείου dwg και συνεπώς είναι δυνατή η επιβεβαίωση της ορθότητας του αποτελέσματος σε περίπτωση ελέγχου.

https://news.b2green.gr/27668/νέα-εγκύκλιος-νέα-υποδείγματα-διαγρά

Παρόλα αυτά, είμαι αναγκασμένος να τον ρωτάω γιατί θέλω προέγκριση και δεν μου τη δίνει. Και προκειμένου να γίνει η δουλειά μου γρηγορότερα, είμαι διατεθειμένος να τους κάνω τη χάρη, γιατί  νομίζω πως κάποιες μάχες είναι καλύτερα να τις χάνεις.

Μπορεί κάποιος να μου εξηγήσει το workflow με το excel που περιγράφετε;
Δεν έχω συνδέσει ποτέ αρχείο archicad με excel ή pdf. Υπάρχει δυνατότητα για autofill σε textbox απο συνδεδεμένο excel;
Σαν standard έχω να γράφω τους υπολογισμούς των επιμέρους επιπέδων κάτω απο το σκαρίφημα τους και μετά να τα αρθροίζω στον πίνακα όπως προτείνει το τελευταίο υπόδειγμα του υπουργείου.  Μπορώ με συνδεδεμένο excel, όταν έχω αλλαγή σε πχ ένα από τα μεγέθη ενός επιπέδου, να αλλάξουν και τα άλλα 3-4  επηρεαζόμενα πεδία υπολογισμών ταυτόχρονα;



[kan62]

Ο δημόσιος υπάλληλος με την εγκύκλιο συνεχίζει την κουβέντα, με τον νόμο η συζήτηση τελειώνει εκεί...

Αν σε ένα φύλλο excel έχεις όλους τους υπολογισμούς της άδειας (γενικό ΔΚ, επιμέρους στοιχεία υπολογισμού επιπέδων, φωτισμούς κατόψεων κλπ.) και εξάγεις μια φορά κάθε στοιχείο σε αρχείο pdf, τότε τοποθετώντας το με drag and drop μόνο μια φορά, στον όροφο ή στην πινακίδα του ArchiCAD, θα μπορεί να ενημερώνεται κάθε φορά που θα έχει γίνει κάποια αλλαγή στο excel-pdf. Φαίνεται περίπλοκο αλλά δεν είναι, προφυλάσσει και από λάθη.

Η εισαγωγή από excel σε μορφή εικόνας δεν συμφέρει γιατί κυμαίνεται πολύ η ανάλυσή της και μπορεί να είναι φτωχή για μια άνετη ανάγνωση.

[ΚΑΝΑ]

πάρτε και ένα ωραίο excel και τροποποιήστε το ανάλογα

ΣΥΝΘΕΤΕΣ ΑΡΙΘΜ ΠΡΑΞΕΙΣ -ΥΠΟΛΟΓΙΣΜΟΙ .xlsm

[st2]



20 hours ago, kpal said:

St2 σε ευχαριστώ πολύ για την απάντηση.

'Εχω International edition από την εποχή που δούλευα εξωτερικό.
Γνωρίζεις μήπως εάν  μπορεί αυτό το προσθέτο να το εγκαταστήσω στην δικιά μου version;
Ή διατίθεται αποκλειστικά στο local version;



σε εκδοση προ της 23 το επαιρνες απο τον addon φακελο με copy paste και το φορτωνες με τον manager και δουλευε

μπορεις να δουλεψεις τα εμβαδα και μονο σε ενα demo της ελληνικης εκδοσης και να το περασεις στην δικια σου με copy - paste



2 hours ago, ΚΑΝΑ said:

πάρτε και ένα ωραίο excel και τροποποιήστε το ανάλογα

ΣΥΝΘΕΤΕΣ ΑΡΙΘΜ ΠΡΑΞΕΙΣ -ΥΠΟΛΟΓΙΣΜΟΙ .xlsm 17.89 kB · 3 downloads



η evalmath μας εχει γλιτώσει απειρες εργατοώρες

[dimidomo]

Καλημέρα.

Δουλεύω μετά από καιρό αρχιτεκτονικά για άδεια στο Archicad και κάνω ΔΚ.

Αν μεταφέρω πχ τις όψεις στο ΔΚ οι τα γράμματα των διαστάσεων ή τα κείμενα εμφανίζονται μεγάλα.

Υπάρχει εύκολος τρόπος να εμφανίζονται σωστά;



Ευχαριστώ

[paktomenos]

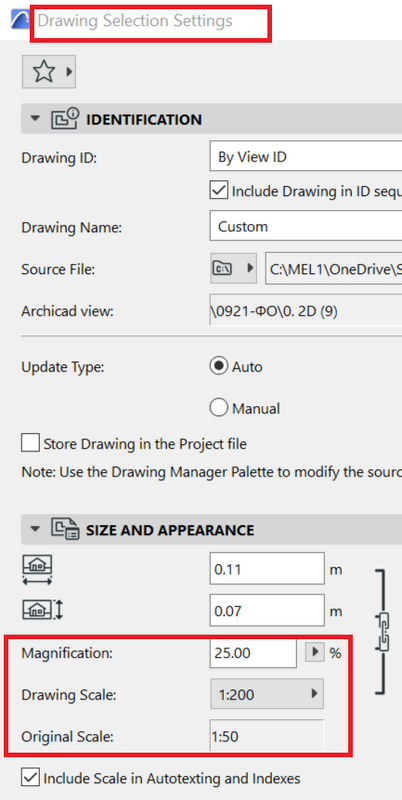

Λογικό είναι, αν οι όψεις είναι σε 1/50 και το ΔΚ σε 1/200, τα γράμματα αναλογικά με το σχέδιο θα είναι τετραπλάσια. Μπορείς να μεταφέρεις τις όψεις σε κλίμακα 1/50 σαν drawing Και μετά να κάνεις scale από πλαίσιο διαλόγου....



[dimidomo]

To έχω δοκιμάσει. Ναι μεν το σχέδιο μετατρέπεται στην σωστή κλίματα, αλλά το ίδιο συμβαίνει κ με τα γράμματα.





[jbosdas]

Θέλει διπλά γράμματα/ ψηφία. Για κάθε διαφορετική κλίμακα...

[dimidomo]

Καλημέρα. Με διπλά γράμματα το κάνω. Αλλά είναι μπακαλίστικος τρόπος.

[jbosdas]

Έχεις κ την δυνατότητα να τα "τσιμπας" σε συγκεκριμένα σημεία αναφοράς (στο κέντρο, δεξιά, κάτω δεξιά, πάνω δεξιά κλπ...) ώστε όταν αλλάζει η κλίμακα να μικραίνουν/μεγαλώνουν από το σημείο αναφοράς. Αλλά θα μπλέξεις χειρότερα.
