Αρχιτεκτονικά στο Archicad

[achille]

Καλό θα ήταν να άνοιγες νέο θέμα για το Artlantis.

Αυτό αφορά το Archicad.

[kostaspde]

Οκ συγνώμη ας διαγράψει κάποιος αυτό και το προηγούμενο.

[achille]

Με το νεο hotfix του Archicad παρέχεται η δυνατότητα δωρεάν εξαγωγής μοντέλου σε BIMx ως τις 31 Οκτωβρίου!



Σπεύσατε!



http://www.graphisoft.com/support/archicad/downloads/ReleaseNotes/AC15-3003to3267-ReleaseNotes.html

[kostaspde]

Για να δείξω οπλισμένο σκυρόδεμα σε τομή χρησιμοποιώ δυο ξεχωριστά fill: το "χάλυβα" και το "δομικό μπετόν". Το ένα το βάζω σαν cut fill σε κολώνες,δοκούς,πλάκες κτλ και το δεύτερο το προσθέτω με το εργαλείο fill κάθε φορά ξεχωριστά. Υπάρχει κάποιος τρόπος να δημιουργήσω ένα καινούριο fill type συνδυάζοντας τα δυο παραπάνω που έχει το πρόγραμμα για να γλυτώσω τον κόπο; ευχαριστώ.

[achille]

Θέλεις στην αρχιτεκτονική τομή να φαίνεται ο οπλισμός της δοκού;

[kostaspde]

Αχιλλέα μάλλον δεν το είπα καλά.

Όταν είσαι πχ στην κάτοψη και θες να βάλεις ένα υποστύλωμα, στις ρυθμίσεις του υποστυλώματος λέει cut fill και επιλέγεις ένα πχ το "χάλυβας" ή "solid" κτλ.

To θέμα είναι ότι εγώ το fill που θέλω εγώ σαν αποτέλεσμα είναι αν συνδυάσεις δύο fill.

Αυτό που κάνω μέχρι στιγμής είναι το πρώτο fill να το επιλέγω από τις ρυθμίσεις του δομικού στοιχείου (πχ υποστύλωμα) και δεύτερο fill να το εισάγω με το εργαλείο fill ξεχωριστά αφού κάνω το υποστύλωμα. Ανεβάζω και αρχείο για να δεις.

Αυτό που θέλω, για να γλυτώσω από τον κόπο να βάζω μετά fill οπουδήποτε έκανα υποστύλωμα κτλ, είναι να φτιάξω ένα καινούριο fill type συνδυάζοντας δυο από αυτά που έχει μέσα έτοιμα το πρόγραμμα.

http://hotfile.com/dl/131024373/2983883/A.01_Layout.PDF.html

A.01 Layout.PDF

[achille]

α, οκ κατάλαβα...



ναι γίνεται αυτό που θέλεις... με λίγο παίδεμα βέβαια...



ουσιαστικά θα σχεδιάσεις με γραμμές το fill όπως θέλεις να είναι, θα τις επιλέξεις, copy, new fill, symbol fill, paste τις γραμμές που σχεδίασες

[kostaspde]

Θα το δοκιμάσω. Είχα αυτόν τον τρόπο υπόψην αλλά έλεγα μήπως υπάρχει πιο γρήγορος. Ευχαριστώ.

[sunrize]

Καλησπερα

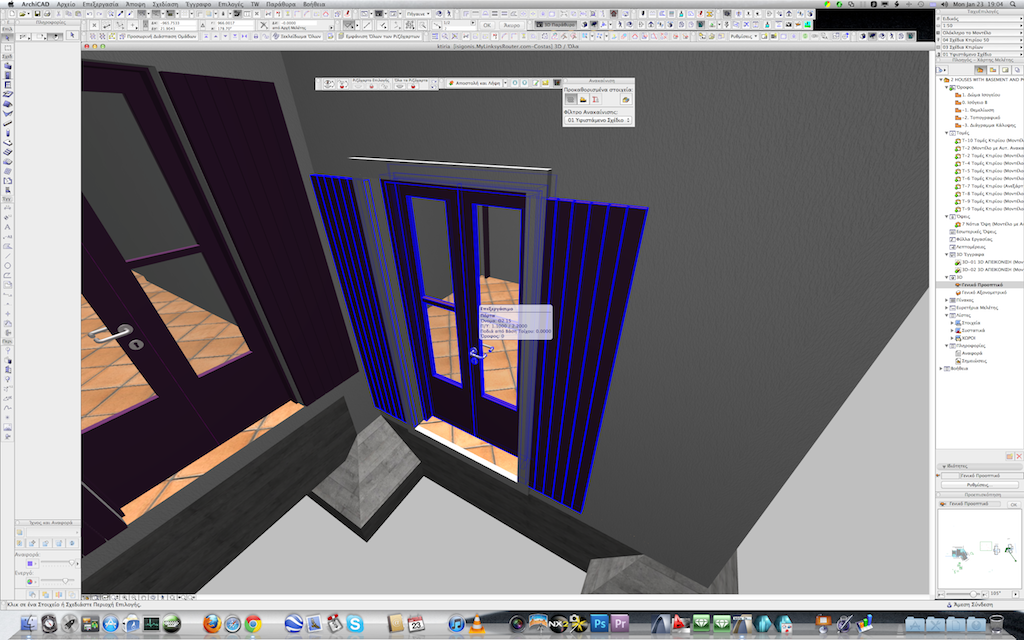

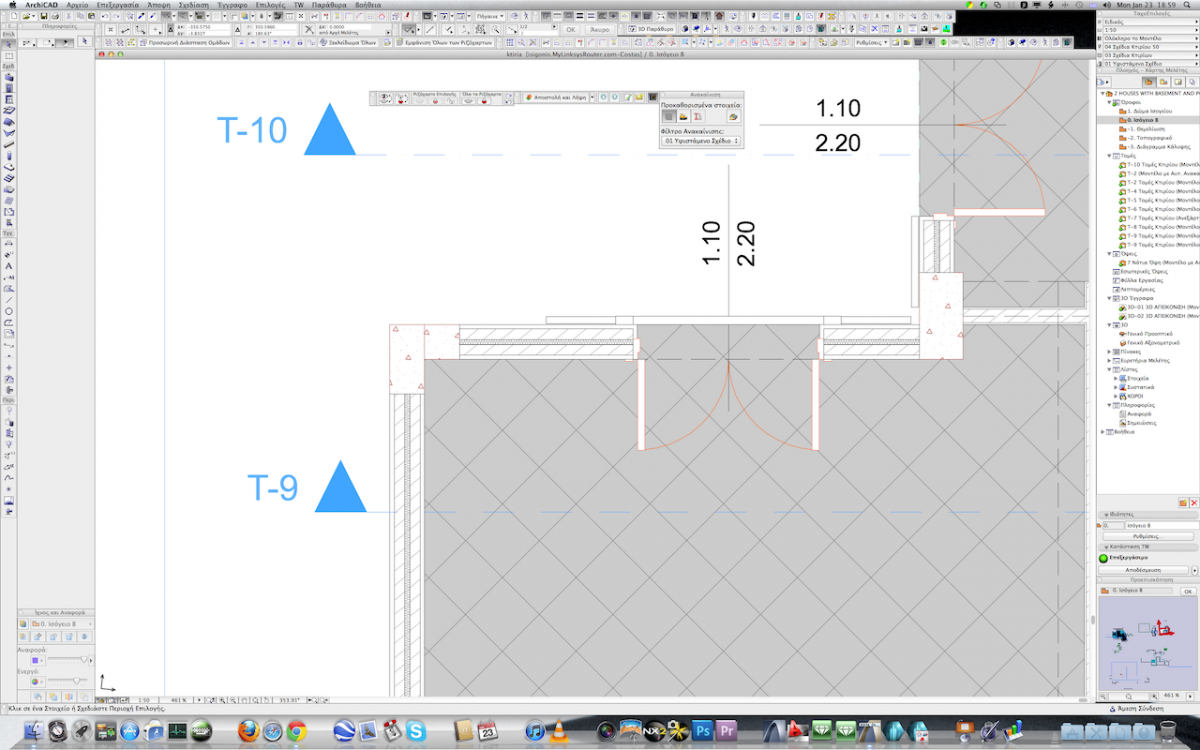

Ξερει κανεις αν υπαρχει τροπος να τοποθετηθει κορνιζα σε πορτα ή παραθυρο που να μην κοβεται απο το παντζουρι,δηλαδη στην ουσια αν υπαρχει τροπος να τοποθετηθει το εξωφυλλο σε αλλη θεση(offset) απο την προκαθορισμενη?



ευχαριστω

κωστας



[michalisp]

Μερικές ερωτήσες από ένα νέο στο Archicad 13



1. πως βάζω κάγκελα σε εξώστη?

2. Κάπου είδα ότι με μία επιλογή μπορείς να κρύψεις όλα τα ραστερ και να φαινονται στις όψεις μόνο γραμμές. Που είναι αυτο?

3. Οροφή από ελενίτ πως την δείχνω? Γενικά στις στεγες στην όψη δεν φαίνονται τα περιγ΄ραματα των κεραμιδιών.



Ευχαριστώ
