Αρχιτεκτονικά στο Archicad

[gnosienne]

Συνάδελφοι ευχαριστώ πολύ για την άμεση ανταπόκριση.



af.civileng είπες μπορώ να παρέμβω στα ήδη υπάρχοντα, πώς μπορεί να γίνει αυτό, πχ να κάνω παρεμβάσεις στη διδιάστατη εμφάνιση αντικειμένων και πλεον;



achille έχω καταλάβει οτι το κατέχεις δυνατά το θέμα. Έχεις υπόψη σου κάποια εμπεριστατωμένη και ποιοτική βιβλιοθήκη αντικειμένων από το διαδίκτυο; Επιπλέον, αφού σχεδιάσω με πλάκες, κολώνες, τοίχους ως τι αρχείο θα αποθηκεύσω στη 3δ απεικόνιση; Δηλαδή τι επέκταση και που θα αποθηκευτεί;

[af.civileng]

Συνάδελφοι ευχαριστώ πολύ για την άμεση ανταπόκριση.



af.civileng είπες μπορώ να παρέμβω στα ήδη υπάρχοντα, πώς μπορεί να γίνει αυτό, πχ να κάνω παρεμβάσεις στη διδιάστατη εμφάνιση αντικειμένων και πλεον;



achille έχω καταλάβει οτι το κατέχεις δυνατά το θέμα. Έχεις υπόψη σου κάποια εμπεριστατωμένη και ποιοτική βιβλιοθήκη αντικειμένων από το διαδίκτυο; Επιπλέον, αφού σχεδιάσω με πλάκες, κολώνες, τοίχους ως τι αρχείο θα αποθηκεύσω στη 3δ απεικόνιση; Δηλαδή τι επέκταση και που θα αποθηκευτεί;

Όταν πατήσεις σε οποιοδήποτε αντικείμενο, στις υποκατηγορίες "παράμετροι" και "μοντέλο" μπορείς να αλλάξεις αρκετά πράγματα!

[jbosdas]

Βιβλιοθήκες online

http://www.michanikos.gr/topic/10155-archicad-tips-tricks/page__st__135



οτι θελεις μπορείς να το αποθηκεύσεις ως αντικείμενο από το 3δ παραθυρο.... (δες δυο σελίδες πίσω)

[kan62]

Εκτός από τα παραπάνω (πολύ χρήσιμα) για τα αντικείμενα βιβλιοθήκης (*.gsm), έχε υπόψη ότι μπορείς να επέμβεις ή να δημιουργήσεις νέα τέτοια μέσω των 2D και 3D script.

Χρησιμοποιείται ως γλώσσα η gdl που μοιάζει πολύ με την fortran77, εύκολο και για ΠΜ ...

[achille]

Για online βιβλιοθήκες: https://bimcomponents.com/ με το Archicad 16 τώρα και download/upload απευθείας μέσα από το πρόγραμμα.

Επίσης με το addon για Google Earth http://www.graphisof...s/google_earth/ εισάγεις και όποιο αντικείμενο θέλεις από το Google Warehouse.

Κι άμα είσαι και πολύ μερακλής GDL Manual http://www.scribd.com/doc/63415780/GDL-Cookbook-4 για να κάνεις πλήρη παραμετροποίηση

[polytelik]

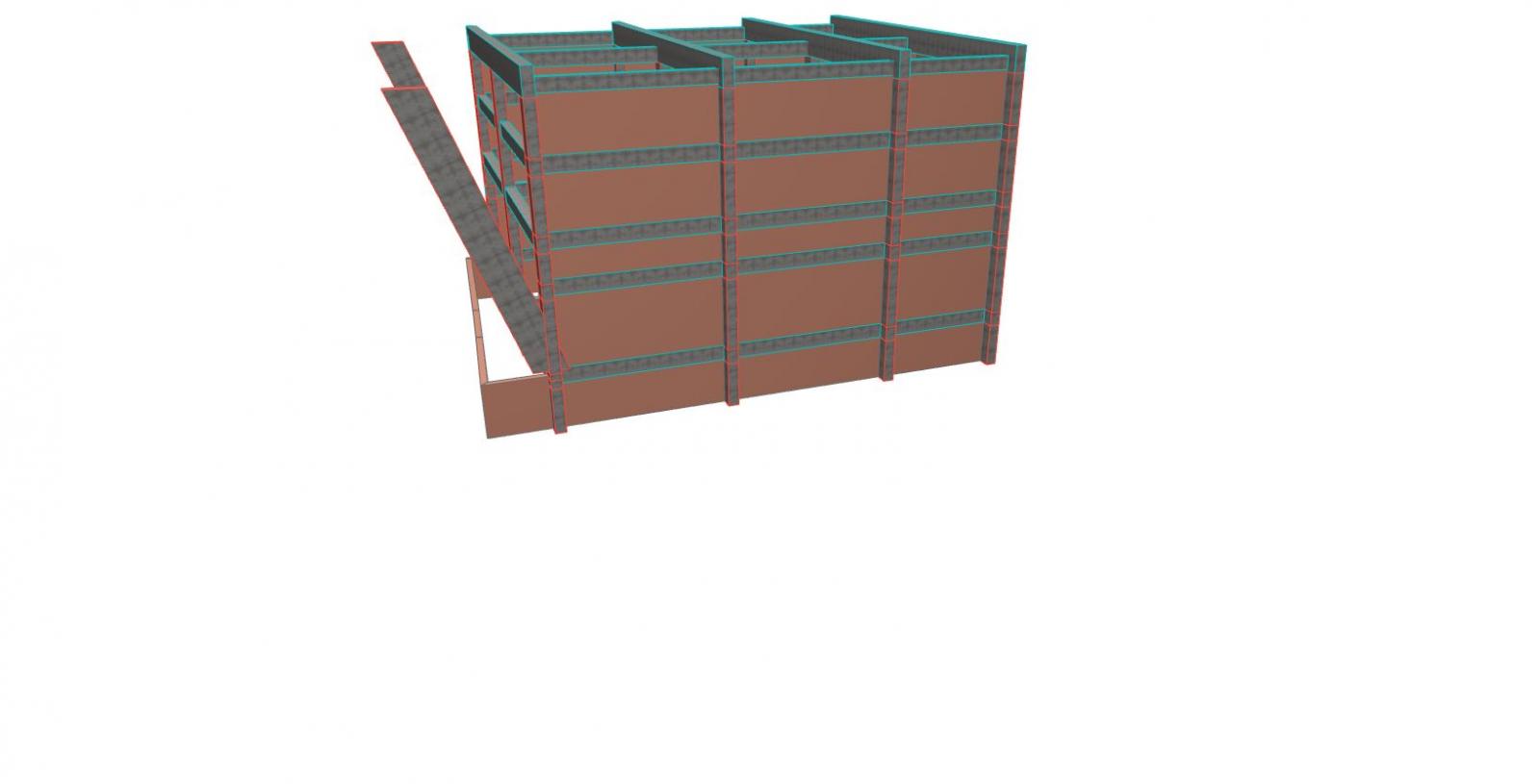

Θα ήθελα εάν κάποιος ξέρει πως θα κάνουμε τοιχείο με κλίση (το τοιχείο να ξεκινά από την κεκλιμένη κολώνα και να καταλήγει στην κατακόρυφη)

[polytelik]

Θέλω να κάνω κάτι σαν και αυτό.

[achille]

Solid Element Operation

[stavrosa]



Επίσης με το addon για Google Earth http://www.graphisof...s/google_earth/ εισάγεις και όποιο αντικείμενο θέλεις από το Google Warehouse.





βγάζει error στην σελίδα....

[polytelik]

περιγράφεις λίγο τον τρόπο που γίνεται;
