Μηκος λυγισμου και κρισιμο φορτιο ραβδου μεταβλητης διατομης

[John Havakis]

Συναδελφοι γεια σας,



σε ενα προβολο 70 m μεταβλητης διατομης και μεταβλητης αξονικης δυναμης, πως θα μπορουσα να εκτιμησω το ισοδυναμο μηκος λυγισμου και το κρισιμο φορτιο Euler?



[AlexisPap]

Μόνο με αριθμητική ανάλυση, σπάζοντας τον πρόβολο σε επιμέρους γραμμικά στοιχεία. Δεν νομίζω ότι μπορεί ο σχετικός υπολογισμός να γίνει στο χέρι, εκτός αν έχεις μόνο 2 ~ 3 στοιχεία.

[John Havakis]

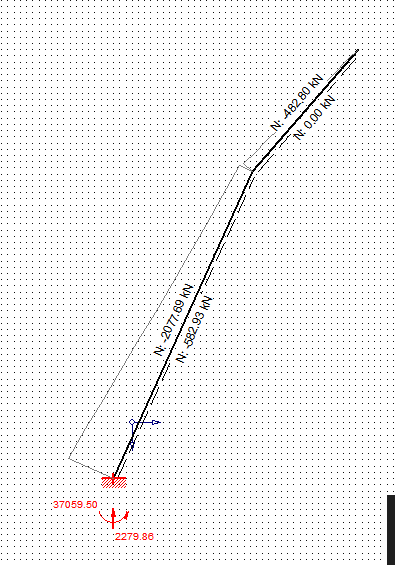

επισυναπτω τη μορφη του φορεα παρακατω και την κατανομη της αξονικης δυναμης..



Στο χερι πως γινεται να υπολογισω τα ζητουμενα?

[calori]

δες     Α.ΚΟΥΝΑΔΗ    ΣΙΔΗΡΕΣ  ΚΑΤΑΣΚΕΥΕΣ  ΤΟΜΟΣ ΙΙ

σελιδα 194     δυκτιακο  αναλογο  μεταλλικων  πλαισιων   με μεταβλητη  διατομη

αλλα  κυριως   τη  βιβλιογραφια   του  κεφαλαιου  σελις 215 και το  διδακτορικο  του  Ερμοπουλου

stability  of  frames   with  tapered   build up   frames

o  TIMOSENKO  εχει  παραδειγματα   αλλα  είναι   απλα  στο

stability   of   strucrures
