Νέος ψηφιακός θερμοστάτης

[AkisPapazoglou]

Καλησπέρα σας,

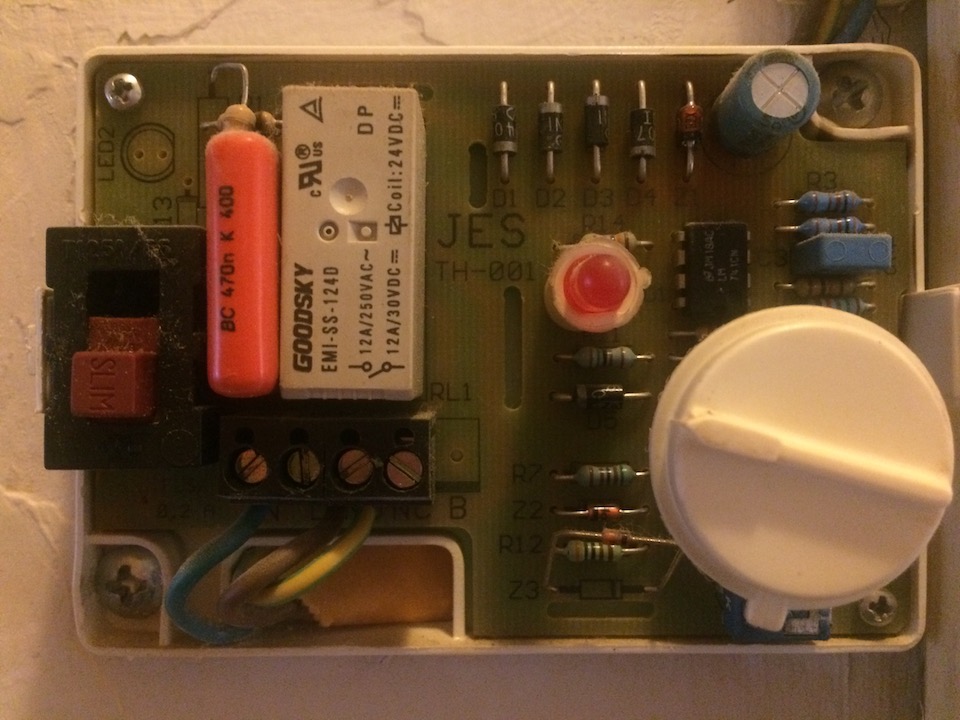

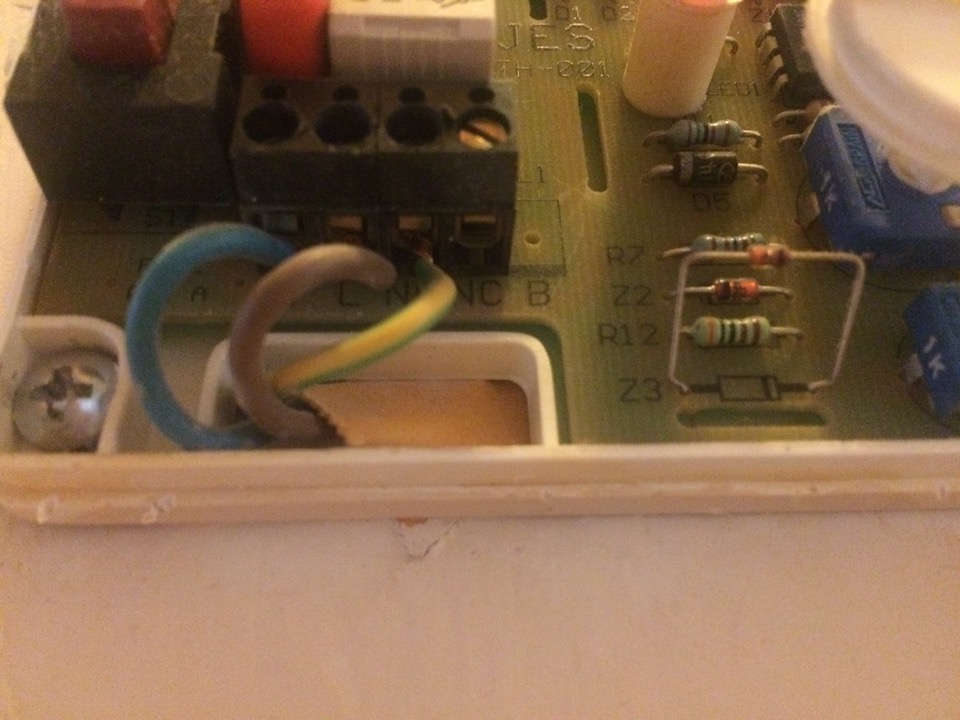

θα ήθελα την συμβουλή σας για την συνδεσμολογία ενός καινούργιου ψηφιακού θερμοστάτη χώρου. Ο παλιός μου θερμοστάτης είναι αναλογικός με 3 καλώδια στις υποδοχές N,L,NO.

Μπλέ καλώδιο στην υποδοχή Ν

Καφέ καλώδιο στην υποδοχή L

Πρασινοκίτρινο καλώδιο στην υποδοχή NO

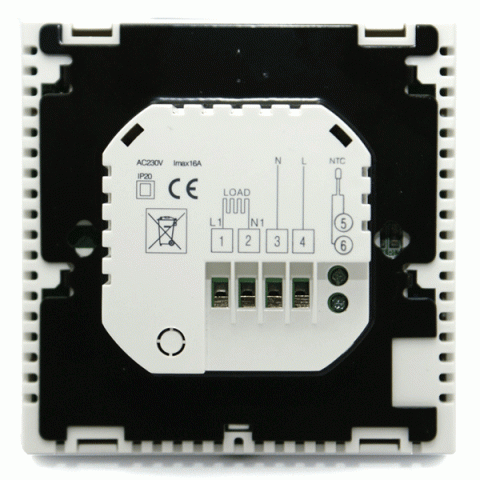

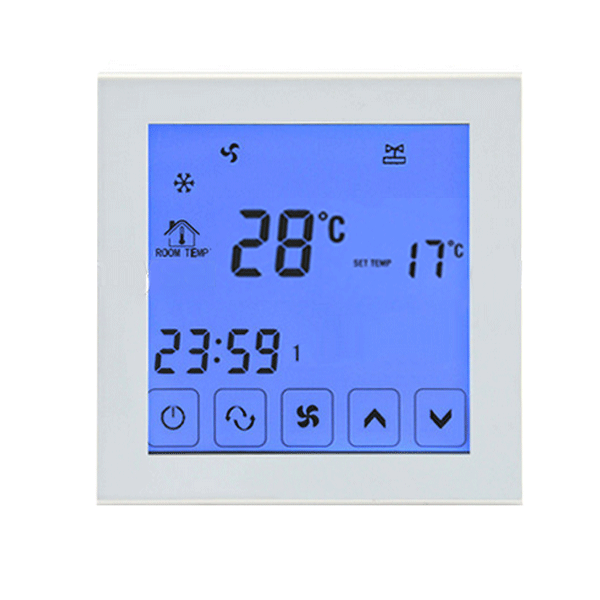

Ο καινούργιος θερμοστάτης έχει 4 υποδοχές, N, L, L1, N1



Που θα συνδέσω τα 3 καλώδια;



Σας ευχαριστώ εκ των προτέρων



Ακης

[el greco]

απ οτι βλεπω εχεις 3 καλωδια ο καινουργις χρειαζεται 4 γιατι κοβει τι φαση και τον ουδετερο αλλα και με 3 θα δουλεψει,βαζεις στο Ν το μπλε στο L το καφε και το κιτρινοπρασινο στο L1

[antloukidis]

Το πηνίο του ρελέ του παλιού θερμοστάτη δουλεύει με 24 VDC.



Έχουμε 230 VAC για να δουλέψει ο καινούργιος???

Edited Δεκέμβριος 1 , 2017 by antloukidis
